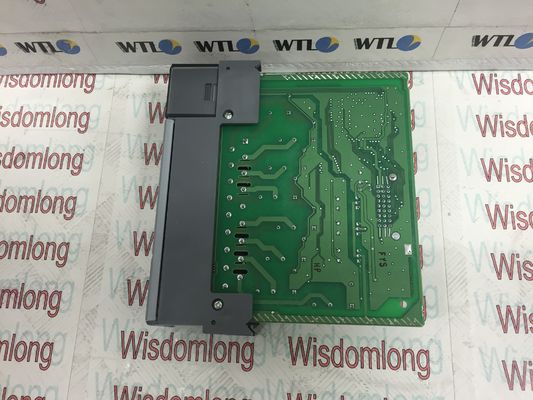

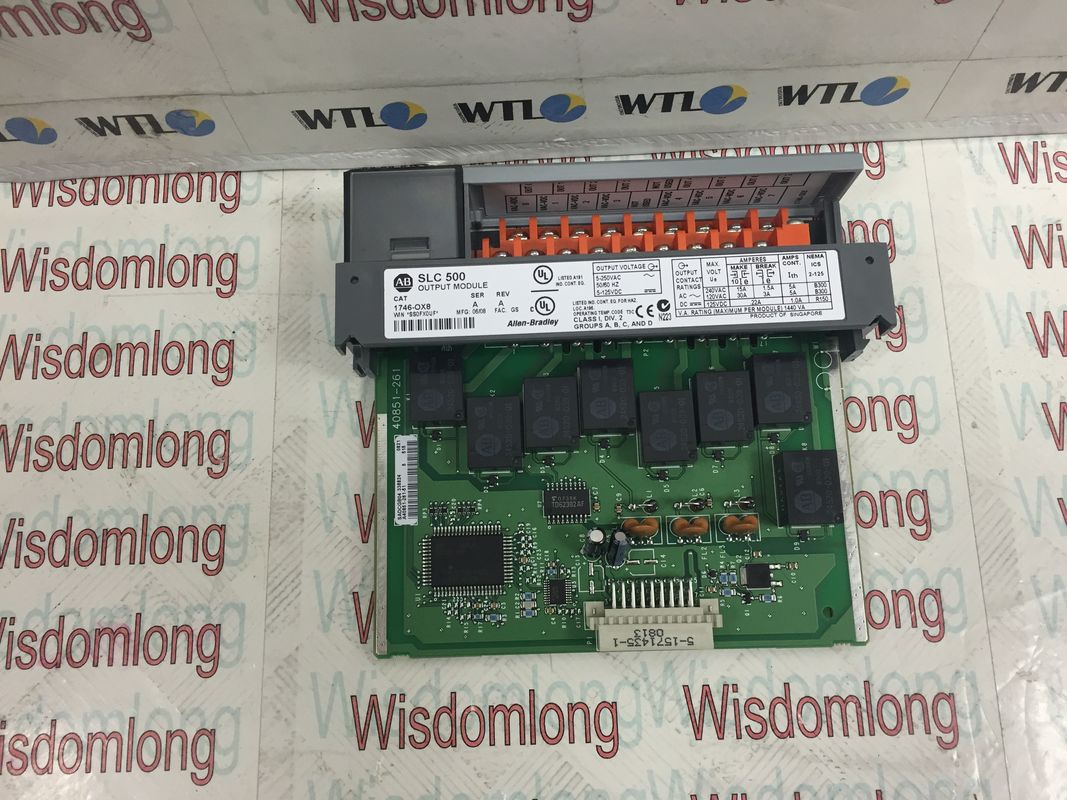

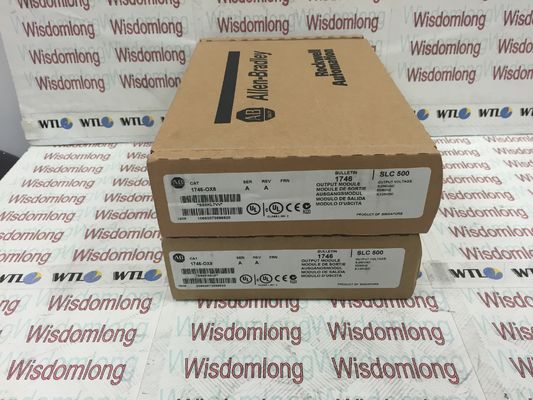

AB 8 produce il modulo di uscita del contatto di SLC 500 Digital 1746-OX8

Modulo di uscita a contatto digitale AB SLC 500 a 8 uscite 1746-OX8

Specifiche per il modulo di uscita a contatto digitale 1746-OX8
Produttore Rockwell Automation
Marchio AB
Numero parte/N. catalogo 1746-OX8
Serie SLC500
Tipo di modulo Modulo di uscita a contatto digitale
Tensione di esercizio 5-265 Volt CA o 5-125 Volt CC
Uscite 8
Tipi di uscita Contatto relè NO
Corrente/Uscita (120 VAC) 3 ampere
Corrente/uscita (24 V CC) 1,2 amp
Corrente backplane 85-90 milliampere
Applicazioni Isolamento individuale, relè ad alta corrente
Risposta al gradino 60 millisecondi in entrata, 2,5 millisecondi in uscita
Shock operativo 10 g
UPC 10662073896620

ALTRI PRODOTTI SUPERIORI

Informazioni sul modulo di uscita a contatto digitale 1746-OX8

L'AB 1746-OX8 è un modulo I/O digitale SLC 500.Questo modulo di uscita è dotato di 8 uscite di contatto relè ad alta corrente isolate individualmente.È anche un modulo di uscita relè NA con valori nominali dei contatti relè con un massimo di 30 A ciascuno per chiusura e interruzione a 120 V CA e un massimo di 15 A in chiusura e 1,5 A per interruzione a 240 V CA.A 5 A continui per entrambe le tensioni CA, il modulo ha una marca di 3600 VA e un'interruzione di 360 VA.Per le tensioni CC, le chiusure e le interruzioni massime sono 0,22 A ciascuna a 125 Volt CC ed entrambe 1,2 A ciascuna a 24 Volt CC.Continuo 1 A a 125 Volt CC e 2 A a 24 Volt CC hanno entrambi una chiusura e interruzione di 28 VA ciascuno.Gli indicatori di stato sono disponibili con questo modulo.Può essere montato in uno chassis e ha un involucro di tipo aperto.È necessario ricordare di installare e rimuovere il modulo solo quando l'alimentazione non è applicata allo chassis.

Ha una corrente di uscita di 3 A a 120 Volt AC e una corrente di uscita di 1,2 A a 24 Volt DC.La tensione operativa di questo modulo varia da 5-125 V CA e da 5 a 265 Volt CC.Il consumo di corrente del backplane a 5 V CC è di 0,085 A e 0,090 A a 24 V CC.Ha anche un ritardo massimo del segnale di carico resistivo di 10 millisecondi sia per OFF che per ON.La corrente di carico minima di questo modulo è di 10 mA a 5 V CC e la sua massima dispersione nello stato off è di 0 mA.Si noti che la corrente continua per modulo deve essere limitata a 1440 VA.Questo modulo ha un'immunità ai disturbi standard NEMA ICS da 2 a 230 e un isolamento elettro-ottico di 1500 Volt tra i terminali I/O e la logica di controllo.L'intervallo di temperatura operativa di questo modulo, in particolare per l'aria che circonda il sistema, va da 0 a 60 gradi Celsius e la temperatura di stoccaggio varia da -40 a 85 gradi Celsius.La sua vibrazione operativa ha uno spostamento di 0,015 pollici di picco da 5 a 57 Hertz e un'accelerazione di 2,5 g a 57-2000 Hertz.Lo shock operativo di questo modulo è di 10 g.Il modulo 1746-OX8 ha una dissipazione del calore di 0,825 Watt per punto, una dissipazione minima di 2,590 Watt e una dissipazione totale di 8,60 Watt.
