Informazioni di prodotto GE IC693MDL752:

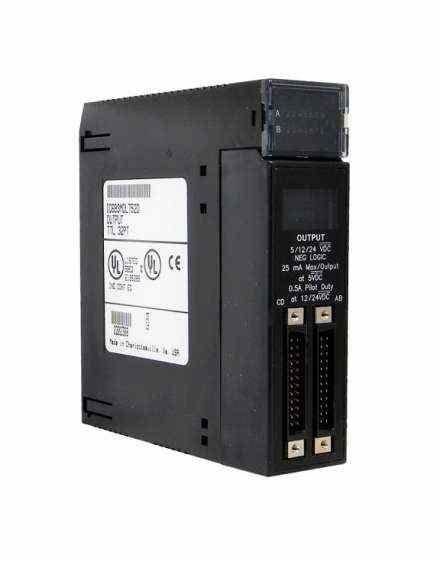

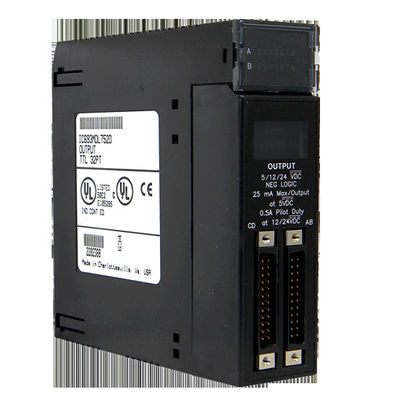

Il IC693MDL752 è un modulo di uscita discreto effettuato in due modi dalla famiglia di prodotto del controllore logico programmabile di serie 90-30 (SpA). Questa famiglia di prodotto precedentemente è fabbricata da GE Fanuc tuttavia, recentemente acquistato da Emerson Automation. Questo modulo sostiene il modo di 12/24 di VCC ed il modo di 5VDC TTL, modulo di uscita di logica negativa. Caratterizza trentadue (32) uscite del punto nei gruppi di quattro (4) con ogni gruppo che ha otto (8) canali di uscita ciascuno.

Secondo il modo operativo del modulo, il corrente d'uscita per punto varia. Specificamente, con il modo di 12/24 di VCC, la valutazione di corrente d'uscita del modulo è di 0,5 ampèri per punto, di 4 ampèri per gruppo e massima 3 ampèri per perno comune mentre quando configurata per funzionare al modo di TTL, ogni canale di uscita ha una valutazione della corrente d'uscita di 0,25 mA. Similmente, la tensione in uscita varia secondo il modo selezionato. Al modo di 12/24 di VCC, la gamma di tensione in uscita è di 10,2 - 28,8 VCC con un'uscita nominale di 24 VCC. Per il modo di TTL, la gamma di tensione in uscita è di 4,75 VCC - 5,25 VCC con una tensione in uscita nominale di 5 VCC.

Gruppi di ogni uscita sono indipendente configurabili funzionare in 12/24 di modo di TTL o di VCC che fornisce la flessibilità operativa. Questo modulo ha valutato un isolamento di 1500 volt fra il lato del campo ed il lato di logica e di 250 volt fra i gruppi. Due (2) i metodi sono raccomandati quando fissa i dispositivi di uscita a questo modulo specialmente, il metodo diretto con l'uso di IC693CBL327 ed i cavi pre-metallici IC693CBL328 in cui un'estremità è un connettore premontato mentre l'altra estremità del cavo è cavi di volata. Un altro metodo di sostegno è il metodo di TBQC che utilizza un blocchetto terminali rapidamente per collegarsi.

Il IC693MDL752 è i 5 - 24 volt che la CC ha valutato il modulo di uscita di logica negativa di TTL per la serie 90-30 PLCs da GE Fanuc. Il modulo di uscita di logica negativa IC693MDL752 fornisce 32 uscite discrete sistemate in 4 gruppi che sono isolati l'uno dall'altro. Ogni gruppo di 4 uscite ha suo proprio terreno comunale. Le uscite sul modulo stanno affondando il tipo uscite o le uscite di logica negativa per cui sullo stato corrisponde ad uno stato di uscita basso attivo. Il modulo di uscita di logica negativa IC693MDL752 ha 2 modi operativi. Nel modo di TTL, le uscite del modulo possono commutare i carichi attraverso 5 volt di tensione di CC e possono peggiorare un picco di corrente di 25 milliampère per punto. Nel 12/24 di volt di modo di CC, le uscite del modulo possono commutare di CC dei carichi oltre 12 - 24 i volt e possono peggiorare un picco di corrente di 0,5 amp per punto.

Ogni gruppo di uscite sul modulo di uscita di logica negativa IC693MDL752 può essere utilizzato nel modo operativo che è richiesto per tutta l'applicazione particolare. Nel utilizzare i gruppi differenti nei modi operativi differenti, gli effetti di rumore elettrico dovrebbero essere considerati. Si integrato tira sulla resistenza è fornito per ogni punto dell'uscita. L'isolamento della superficie posteriore fra il lato di logica ed il lato del campo è fornito tramite gli accoppiatori ottici. Gli indicatori del LED sul modulo di uscita di logica negativa IC693MDL752 fornire gli aggiornamenti di stato per i punti dell'uscita. Il modulo di uscita di logica negativa IC693MDL752 usa 32 bit dei dati di uscita discreti.

I collegamenti dal modulo di uscita di logica negativa IC693MDL752 ai circuiti di uscita sono fatti tramite 2 24 connettori di perno maschii che sono montati sulla facciata frontale del modulo dell'ingresso/uscita. Le valutazioni massime dell'uscita corrente nel modo di TTL e nel 12/24 di volt di modo sono di 25 milliampère e 0,5 amp per punto, rispettivamente.
