GE IC693MDL931 HA PRODOTTO IL RELÈ ISOLATO DEL MODULO HA PRODOTTO 8 IL PUNTO N.C. DI AMP 8 E LA FORMA C 5-30 VCC HA PRODOTTO 5-250 VCA DI USCITA

GE IC693MDL931 HA PRODOTTO IL RELÈ ISOLATO DEL MODULO HA PRODOTTO 8 IL PUNTO N.C. DI AMP 8 E LA FORMA C 5-30 VCC HA PRODOTTO 5-250 VCA DI USCITA

Informazioni di prodotto GE IC693MDL931:

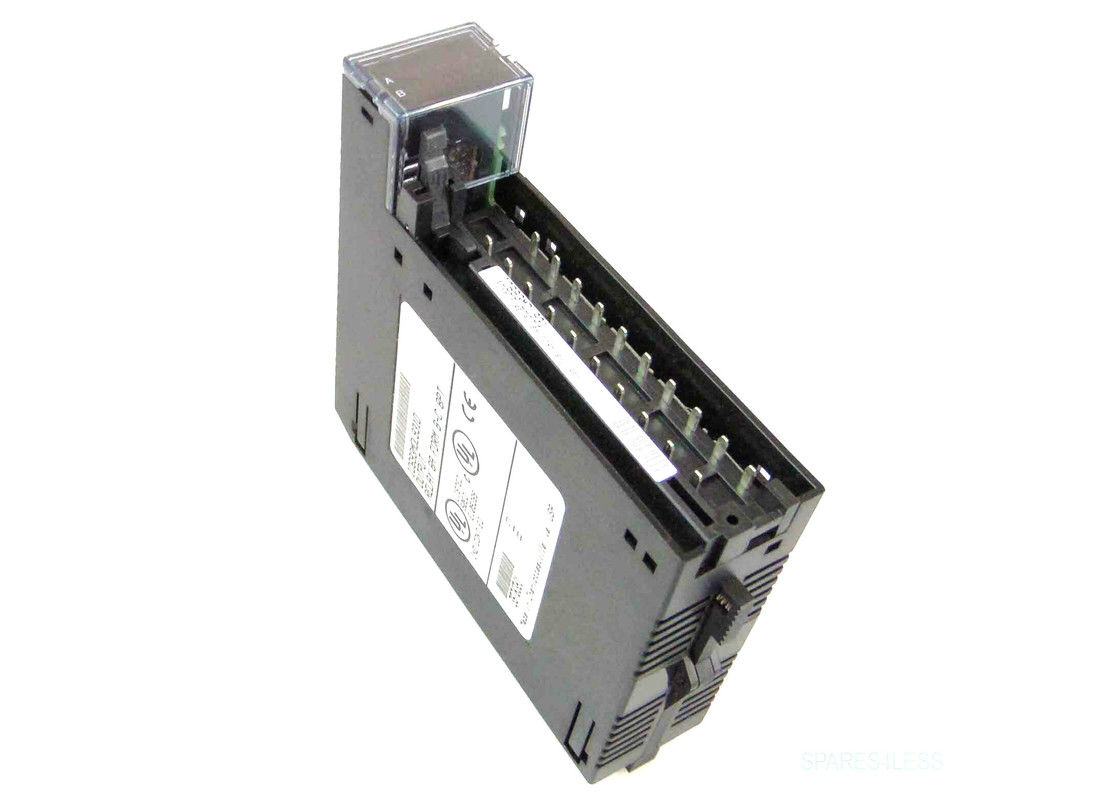

Il IC693MDL931 è un modulo di uscita isolato del relè 90-30 dal controllore logico programmabile Series Manufactured da GE Fanuc. Ha una tensione nominale di 24 volt di CC, 120/240 di volt di CA, 50/60 di hertz nominalmente. Ogni uscita isolata è per un massimo resistente di 8 amp e 20 amp massimi per modulo per le installazioni dell'UL.

Fornisce all'utente 4 della forma 4 e normalmente chiusi C di relè circuiti per i carichi di controllo dell'uscita. Ogni circuito ha una capacità di commutazione dell'uscita di 8 amp per i contatti normalmente chiusi o i contatti normalmente aperti. Inoltre, ogni relè dell'uscita è isolato dagli altri relè ed ogni relè ha un terminale comune separato dell'output di forza motrice. Il IC693MDL931, poichè il resto della serie 90-30, è una soluzione a basso costo per le applicazioni di alto-disponibilità, come: dispositivi d'avviamento di motore, solenoidi ed indicatori. L'utente deve assicurare la corrente continua o di CA fare funzionare i dispositivi del campo collegati a questo modulo.

Quando il modulo IC693MDL931 è utilizzato con alimentatore in CC IC695PSD040 o PSD140, le precauzioni speciali dovrebbero essere prese perché le interruzioni procedura nella tensione di fonte saranno vedute da questo modulo e possono causare le interruzioni procedura del relè. Non ci sono fusibili su questo modulo. Il modulo IC693MDL931 ha gli indicatori del LED, che forniscono lo stato INSERITA/DISINSERITA di ogni punto, è situato alla cima del modulo. I LED sono sistemati in due file orizzontali con otto LED verdi in ogni fila. Questo modulo usa la fila superiore ha identificato A1 con 8 (punti 1 attraverso 8) per stato dell'uscita; la fila inferiore non è usata ed il fusibile LED non è utilizzato.

Un'inserzione va fra la superficie interna ed esterna della porta a battente. La superficie verso l'interno del modulo (quando la porta a battente è chiusa) ha le informazioni dei collegamenti del circuito ed informazioni dell'identificazione di circuito può essere registrata sulla superficie esterna. Il bordo sinistro esterno dell'inserzione è rosso colore-codificato per indicare un modulo ad alta tensione. Il IC693MDL931 può essere installato in tutta la scanalatura dell'ingresso/uscita di una piastra di base di 5 o 10 scanalature come un RX3i o in un sistema dello SpA di serie 90-30. È molto importante notare che questo modulo non è compatibile con le operazioni di riporto calde in alcuna superficie posteriore. L'eliminazione calda o inserire del questo modulo in una superficie posteriore può danneggiare il modulo o altri componenti di sistema.
