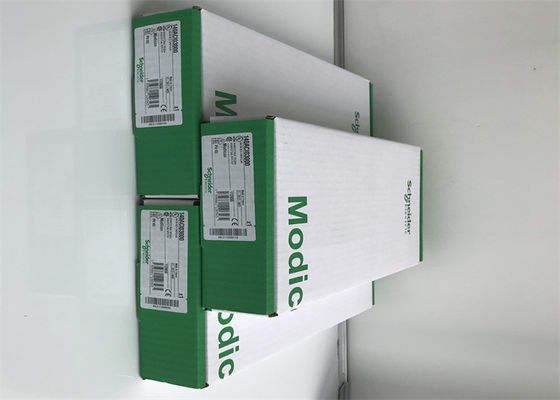

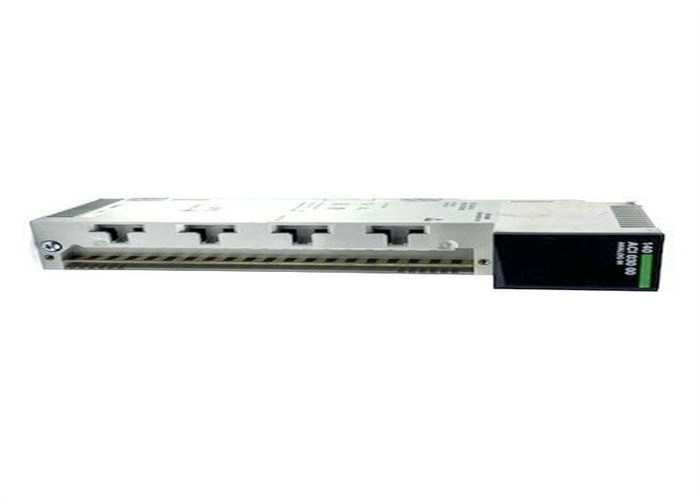

Piattaforma 8 di automazione di 140ACI03000 Modicon Quantum io modulo di entrata analogica multirange

Piattaforma 8 di automazione di 140ACI03000 Modicon Quantum io modulo di entrata analogica multirange

Specifiche dello SpA 140ACI03000 di Modicon Quantum
Gamma di prodotti
Piattaforma di automazione di Modicon Quantum
Prodotto o tipo componente
Modulo di entrata analogica
Tipo di filtro
Singolo palo passa-basso - dB 3 a 15 hertz +/- 20%
Complementare
Numero dell'entrata analogica
8
Tipo introdotto
Differenziale
Indirizzo del requisito
9 parole di entrata
Risoluzione dell'entrata analogica
12 bit
campo di misura lineare
1… 5 V
4… 20 mA
Input massimo assoluto
UNA CC DI 50 V
25 mA
Impedenza introdotta
Una corrente da 250 ohm +/- 0.01%
> tensione di 20 MOhm
Errore assoluto di accuratezza
+/- 0.05% di completo
+/- 0.1% del massimo completo
Errore di linearità
+/- 0.04%
Deriva di accuratezza secondo la temperatura
+/- 0.0025% di/°C completo
<> Rifiuto di modo comune
> - dB 72 60 hertz
Isolamento fra i canali ed il bus
UNA CC DI 1000 V
una CC di 3000 V per 60 s
Isolamento fra i canali
UNA CC DI 30 V
Tempo dell'aggiornamento
spettrografia di massa 5
Tipo dell'errore
Cavo rotto 4… 20 mA
Gamma 1 di Undervoltage… 5 V
Marcatura
CE
Segnalazione locale
1 LED (verde) per la comunicazione del bus è presente (attivo)
1 LED (rosso) per l'errore esterno
8 LED (verdi) per il canale sono accesi
8 LED (rossi) per l'errore del canale
Requisito corrente del bus
240 mA
Dissipazione di potere in W
2 W
Formato del modulo
Norma
Peso netto
0,3 chilogrammi
Ambiente
Norme
UL 508
CSA C22.2 nessun 142
Certificazioni di prodotto
Divisione 2 della classe 1 di FM
cUL
Resistenza a scarica elettrostatica
un contatto da 4 chilovolt adeguatamente all'IEC 801-2
8 chilovolt su aria adeguatamente all'IEC 801-2
Resistenza ai campi elettromagnetici
10 V/m 80… 1000 megahertz adeguatamente all'IEC 801-3
Temperatura dell'aria ambiente per l'operazione
0… °C 60
Temperatura dell'aria ambiente per stoccaggio
-40… °C 85
Umidità relativa
95% senza condensazione
Altitudine di funzionamento
<> Unità d'imballaggio
Tipo dell'unità di pacchetto 1
PCE
Numero delle unità in pacchetto 1
1
Altezza del pacchetto 1
4,8 cm
Larghezza del pacchetto 1
16,5 cm
Lunghezza del pacchetto 1
31,0 cm
Pacchetto 1 peso
450,0 g
Tipo dell'unità di pacchetto 2
S03
Numero delle unità in pacchetto 2
7
Altezza del pacchetto 2
30,0 cm
Larghezza del pacchetto 2
30,0 cm
Lunghezza del pacchetto 2
40,0 cm
Pacchetto 2 pesi
3,58 chilogrammi
Garanzia contrattuale
Garanzia
18 mesi
