Originale del moltiplicatore di pressione differenziale di YoKogawa YTA110-EA2DK/X1/KU2 nuovo

Originale del moltiplicatore di pressione differenziale di YoKogawa YTA110-EA2DK/X1/KU2 nuovo

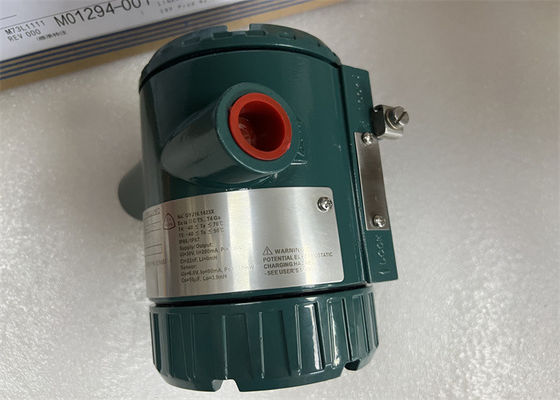

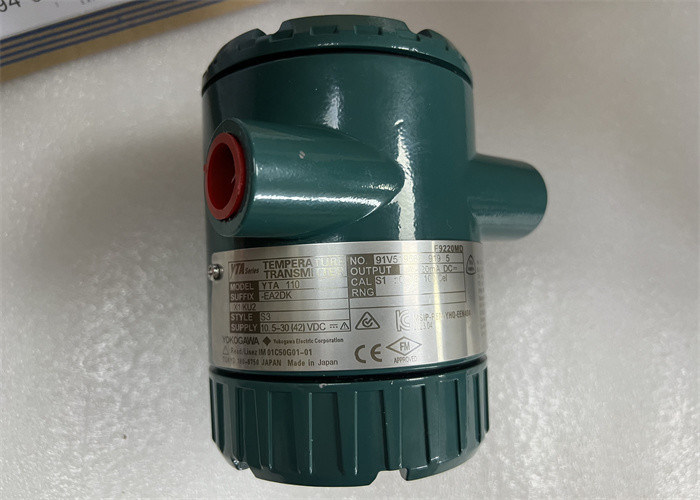

Il YTA110 è il trasmettitore della temperatura di rendimento elevato che accetta la termocoppia, il RTD, gli ohm o input dei milivolts di CC e lo converte in 4 in segnale di CC di 20 mA per la trasmissione. Il YTA110 sostiene protocollo di comunicazione di HART o del CERVELLO. Il YTA110 in configurazione standard è certificato da TU¨ V come aderire a SIL2 per il requisito di sicurezza.

■CARATTERISTICHE

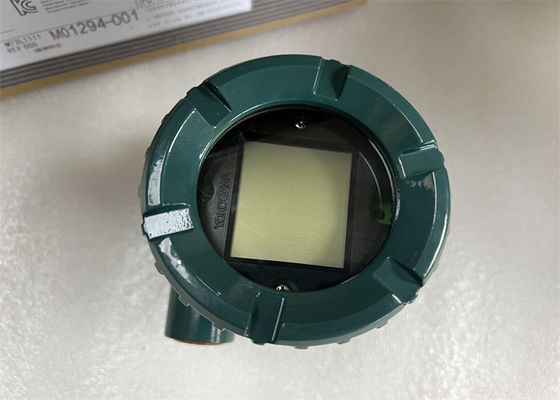

Alla la tecnologia di percezione basata Microprocesser di rendimento elevato assicura l'accuratezza a lungo termine e l'alta affidabilità. L'alto alloggio del Doppio-compartimento dell'affidabilità realizza l'alta capacità della resistenza agli ambienti duri e YTA110 ha capacità SIL2 per il requisito di sicurezza. La varietà di input del sensore il tipo di input del sensore è selezionabile dall'utente dalle termocoppie (T/C), RTDs, ohm, o milivolts di CC. Il protocollo di comunicazione del CERVELLO o di HART® di comunicazione di Digital è disponibile. La configurazione di insturment può essere cambiata dall'utente con usando il trasmettitore di HART o di BT200. La capacità dell'autodiagnosi di funzione dell'autodiagnosi assicura la prestazione a lungo termine e più a basso costo continui della proprietà. L'esposizione LCD con il grafico a strisce l'esposizione LCD fornisce simultaneamente sia una lettura digitale che il grafico a strisce delle percentuali

■NORMA

SPECIFICHE? Accuratezza di SPECIFICHE di PRESTAZIONE (accuratezza di A/D/portata + accuratezza di D/A) o? 0.1% della portata calibrata, qualunque è maggior. Vedi la tabella 1. al ± 0.5˚C di accuratezza della compensazione della giunzione fredda della pagina 3. (per il T/C soltanto) (± 0.1% di effetto di temperatura ambiente del ˚F) del ± 0,9 (per cambiamento di 10 ˚C) o ± (coefficiente di temperatura /span), qualunque è maggior. Vedi la tabella 2. per il coefficiente di temperatura. RTD di stabilità: ? 0,1% di lettura o? 0.1°C a 2 anni, qualunque è maggior a 23? 2°C

T/C: ? 0,1% di lettura o? 0.1°C all'anno, qualunque è maggior a 23? 2°C. RTD di stabilità di 5 anni: ? 0,2% di lettura o? 0.2°C, qualunque è maggior a 23? 2°C.T/sC: ? 0,4% di lettura o? 0.4°C, qualunque è maggior a 23? l'effetto di 2°C. RFI provato per en 50082-2, l'intensità di campo ± 0.005% di effetto dell'alimentazione elettrica di fino a 10 V/m. della portata di calibratura per vibrazione di volt effettua 10 - 60 hertz 0,21 millimetri hertz di 3G di spostamenti 60 - 2000 del picco di effetto di posizione nessuno

■FUNZIONALE

Le SPECIFICHE hanno introdotto il tipo introdotto sono selezionabili: Termocoppie, 2, 3 e 4 cavo RTDs, ohm e milivolts di CC. Vedi che la tabella 1. ai limiti della portata & di gamma della pagina 3. vede la tabella 1. alla resistenza di fonte del segnale in ingresso della pagina 3. (per il T/C, i sistemi MV) 1 K o alla resistenza introdotta più bassa del filo di piombo (per RTD, ohm) 10 per cavo o a 4 bifilari più a basso rendimento a CC di 20 mA. Gamma dell'uscita: 3,68 mA protocollo al ® del CERVELLO o di HART di 20,8 mA sono sovrapposti sui 4 al segnale di 20 mA. Tutto il singolo valore dai seguenti può essere selezionato come il segnale in uscita analogico. Sensore 1, temperatura terminale. Inoltre, fino a tre dei valori di cui sopra possono essere visualizzati su esposizione LCD o essere letti via la comunicazione. L'ingresso/uscita /GND di isolamento ha isolato ad una CC di 500 V

Coefficiente di temperatura della tabella 2.

Note1: L'effetto di temperatura ambiente per cambiamento 10°C è? 0,1% o? (coefficiente di temperatura/portata), qualunque è maggior.

Note2: «Il abs.reading» su Table2 significa il valore assoluto della lettura in °C.

Esempio della lettura dell'ABS; Quando il valore della temperatura è di 250 Kelvin, la lettura dell'ABS è 23,15, assoluto (250? 273,15).

Esempio di effetto di temperatura ambiente;

Circostanze;

1) Sensore introdotto: Pt100

2) Gamma di calibratura: ? 100 a 100°C

3) Lettura del valore: ? effetto di temperatura ambiente 50°C per 10°C; Coefficiente di temperatura/Span= (0.08°C? 0.02/100? |? 50°C|)/{100°C? (? 100°C)} = 0,00045 → 0,045% di conseguenza, effetto di temperatura ambiente sono? 0.1%/10°C

■DIMENSIONI

montaggio orizzontale a 2 pollici del tubo

< Ordering="" Information="">

Specifichi quanto segue quando ordinano il modello, i codici di suffisso ed i codici facoltativi

Lo strumento è spedito con le regolazioni indicate in Tabella A. la Specify il seguente se necessario.

1. Tipo del sensore. Per l'input della resistenza e di RTD, specifichi il numero di cavo pure. (Esempio; Sistema del cavo Pt200 3)

2. La gamma di calibratura e la gamma di calibratura dell'unità 1) possono essere specificate all'interno della gamma di misura indicata in tabella 1. alla pagina 3. 2) specificano una gamma da? C, K? F o? R per l'input di temperatura. ? F e? Le R sono disponibili quando il codice facoltativo D2 è specificato. Non è necessario da specificare l'unità dei sistemi MV e gli input di ohm, per queste unità saranno automaticamente sistemi MV o Ω.

3. Numero di etichetta

4. Altri oggetti riguardanti con opzione di /CA di opzioni concede specificare il descrittore di regolazione per il tipo di protocollo di HART alla fabbrica. Specifichi su a 16 caratteri da inserire nel parametro di descrittore.
