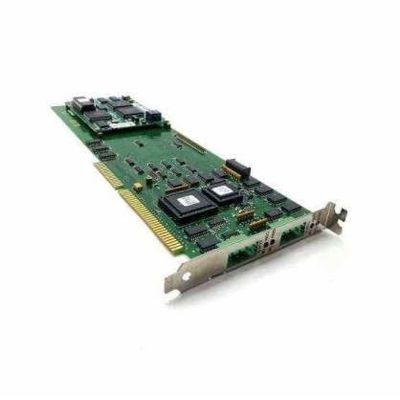

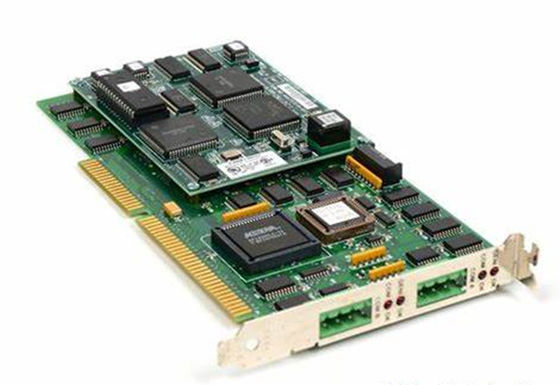

Ingresso/uscita ad un solo canale PCIM del genio di GE IC660ELB921 5 volt di dc 400 milliampère

Ingresso/uscita ad un solo canale PCIM del genio di GE IC660ELB921 5 volt di dc 400 milliampère

Informazioni di prodotto GE IC660ELB921:

Il IC660ELB921 è un modulo di interfaccia del PC (PCIM) che pricipalmente è utilizzato per permettere al collegamento ai dispositivi di ingresso/uscita del genio che risiedono sopra il bus dell'ingresso/uscita del genio, permettendo le funzioni dello scambio dei dati e del tipo di regolatore implementate dal regolatore ospite. Questo modulo di PCIM precedentemente è prodotto da GE Fanuc, attualmente sotto Emerson Automation.

Il IC660ELB921 è un singolo modulo di interfaccia del PC della scanalatura che sostiene l'installazione di singola scheda figlia con il numero di catalogo IC660ELB912. Questo modulo di interfaccia è montato ad ISA Slot del computer host e richiede 4 byte della memoria dal dispositivo ospite e dei 16 kbyte supplementari per il daughtercard installato. Ricava corrente dalla superficie posteriore che ammonta massimo a 400 mA, a 5 VCC, +/- 10%. Ha caricamento del bus di 1 carico di LS TTL per capacità di azionamento del bus e dell'input di 10 carichi di LS TTL per uscita. Questa carta di PCIM è una singola scanalatura «» allo styleboard. Fornisce un collegamento ad un monitor tenuto in mano esterno (HHM) come pure un collegamento del bus seriale tramite i terminali del bordo del bordo o i connettori esterni.

Il IC660ELB921 viene con gli indicatori di stato un LED quali l'APPROVAZIONE della scheda figlia e l'APPROVAZIONE di comunicazione. La temperatura di funzionamento del IC660ELB921 è 0-60 C (32-140 F) mentre la temperatura di stoccaggio è – 40 a +70 C (– 40 a 158 F) e un'umidità relativa di 5-95% (senza condensazione). Ha un'altitudine di funzionamento di 40,00 piedi, operante la vibrazione di spostamento a 0,2 pollici ed operante la scossa di vino del Reno 5 G, la durata di 10 spettrografie di massa. Il IC660ELB921 è configurato facendo uso del software di configurazione di PCIM in cui la biblioteca di software che fornisce l'interfaccia ad alto livello può essere raggiunta. Questa biblioteca di software è fornita in una versione compatibile con il sistema operativo del MSDOS quali C/MSDOS e BASIC/MSDOS.

Il modulo di interfaccia del PC IC660ELB921 è un bordo ad un solo canale di PCIM manifatturiero da GE Fanuc come componente della serie dell'ingresso/uscita del genio. Può essere collegato a soltanto 1 bus del genio per volta. Questo modulo è fatto per uso con il PC di IBM, XT ed a tipo personal computer. Ciò a tipo scheda di interfaccia è inoltre compatibile con i protocolli di comunicazione differenti del genio come pure con cronometrare di comunicazioni. Il modulo di interfaccia del PC IC660ELB921 è disponibile con una singola scheda figlia e con una scheda madre. Il software di configurazione che è fornito di questo modulo può essere usato per configurare la scheda figlia indipendentemente dalla scheda madre. La scheda figlia può essere collegata individualmente con un dispositivo del bus del genio e funge da regolatore per tutti gli usi dell'ingresso/uscita per il sistema dell'ingresso/uscita.

IC660ELB921 il bordo della unico scanalatura PCIM ha una scheda madre efficiente che collega la scheda figlia con i computer host IBMcompatibili. È fatto per attenuare tutti i segnali che sono necessari per la comunicazione con il bus ospite del sistema.

Alcune dei comandi della scheda figlia e delle facilità di monitoraggio forniti dalla scheda madre comprendono le superfici posteriori AIZ-compatibili, la rilevazione di bassi livelli di tensione del rifornimento, il decodifica di indirizzo attraverso le mappe della memoria e l'ordinamento del segnale. Ogni scheda figlia ha 2 LED per l'indicazione dello stato del bordo e del processo di comunicazione. Il requisito di memoria della scheda madre è di 4 byte ed il requisito della scheda figlia è 16 KB.

Il modulo di interfaccia del PC IC660ELB921 è fornito con il software di configurazione e la biblioteca di software di PCIM che forniscono un'interfaccia ad alto livello fra il software utente-in via di sviluppo e il PCIM. Usa 5 volt di CC di potere di logica e non dovrebbe variare da più di 10% sotto o sopra il livello nominale in modo che il modulo da funzionare correttamente. Durante l'installazione, assicuri lasciare almeno lo spazio a 1/8 pollici fra questo modulo ed altri moduli per permettere il raffreddamento adeguato.
