Informazioni di prodotto GE IC693CHS392:

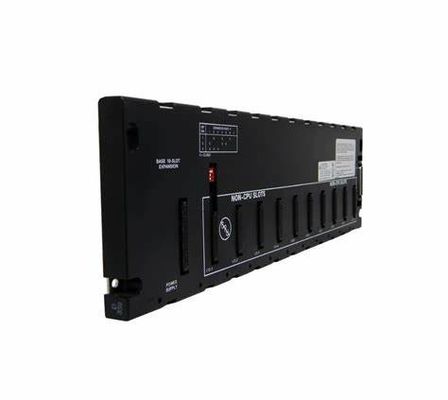

Il IC693CHS392 è una piastra di base compatibile di espansione della piattaforma di serie 90-30. Questo hardware permette il collegamento della piastra di base supplementare che ospita la serie 90-30 moduli per massimizzare la capacità dell'unità centrale di elaboratore e per aderire particolarmente al requisito di controllo del sistema accomodare un più alto numero dei punti dell'ingresso/uscita e implementare le funzioni di specialità. Il IC693CHS392 precedentemente è fabbricato da automazione di GE Fanuc che ora si acquista da Emerson Automation. Questa piastra di base fornisce dieci (10) scanalature dell'installazione dove fino a 10 serie 90-30 moduli standard dell'ingresso/uscita e moduli di opzione possono essere installate. Questa piastra di base è compatibile per uso con i CPU 331, 340 e 341 in cui un massimo di quattro (4) le piastre di base possono essere collegate e CPU 350 e più alto in cui fino a sette (7) può essere installato.

Nel collegare le piastre di base alla piastra di base del CPU, la lunghezza di cavo massima non deve superare altrimenti 50 piedi o 15 metri, la piastra di base di espansione non può essere riconosciuta dal CPU o l'intera configurazione è invalida. Inoltre, i moduli intelligenti come il PCM, l'ADC, il BEM330 e CMM moduli non sono compatibili con installazione alla piastra di base di espansione. Questi moduli sono installati sulla piastra di base del CPU. Oltre alle scanalature dell'ingresso/uscita, una scanalatura dell'alimentazione elettrica è fornita a questa piastra di base in cui il modulo di alimentazione che è utilizzato per stimolare e distribuire il potere è installato. I porti di espansione sono inoltre disponibili permettendo il collegamento di altre piastre di base di espansione. Questa piastra di base è progettata per il montaggio di pannello soltanto, fissato attraverso le linguette di montaggio fornite situate dai lati destri e sinistri estremi del hardwire. La messa a terra adeguata deve anche essere osservata per proteggere i moduli e minimizzare il rumore elettrico.

La piastra di base IC693CHS392 è una piastra di base di espansione da GE Fanuc. È compatibile con un sistema dello SpA di serie 90-30 GE. È un telaio dello SpA ma può anche essere usato come estensione per l'altro ingresso/uscita che è in una posizione differente. La piastra di base è usata con un sistema dello SpA o collegandolo con un personal computer che sta usando una carta del PCI. Può collegare fino a 7 CPU per volta secondo il modello del CPU. La piastra di base è alimentata con una valutazione di tensione di 5 volt di CC. Ha una valutazione corrente di 150 milliampère. La piastra di base è di 443 millimetri di lunghezza, di 142 millimetri di larghezza e di 130 millimetri dell'altezza. La piastra di base IC693CHS392 è fornita di connettore D tipo femminile di espansione dell'ingresso/uscita di 25 perni dalla destra per il collegamento efficiente con altre piastre di base.

La piastra di base IC693CHS392 ha un porto dell'alimentazione elettrica, una scanalatura del CPU e non scanalature del CPU. Può essere montata facilmente in un sistema dello SpA di serie 90-30. Un DIP switch è inoltre presente nella piastra di base con tutte scanalature. La piastra di base IC693CHS392 è costruita con l'architettura aperta e può essere raggiunta facilmente durante i processi della sostituzione e dell'installazione.

Può essere usato per le applicazioni dell'interno soltanto e dovrebbe essere protetto completamente dall'acqua spruzza. La piastra di base dovrebbe essere stata alla larga da tutte le fonti di polvere e di calore. Lo slot di espansione sostiene molti dispositivi ma i moduli non intelligenti di opzione come il PCM, l'ADC e CMM dispositivi. Durante il processo di installazione, la distanza fra il piatto collegato della piastra di base di espansione e la piastra di base del CPU non dovrebbe essere di più di 15 metri.

Più informazioni:

Dettagli di IC693CHS392:

Un altro modulo:

IC694MDL230	120 VCA di input isolato (8 punti)
IC694MDL231	240 VCA di input isolato (8 punti)
IC694MDL240	120 VCA di input (16 punti)
IC694MDL241	24 input di VAC/VDC (16 punti)
IC694MDL250	120 VCA di input isolato (16 punti)
IC694MDL260	120 VCA di input (32 punti) **
IC694MDL632	125 VCC di input (8 punti)
IC694MDL634	24 VCC di input, logica della negazione/posizione (8 punti)
IC694MDL645	24 VCC di input, logica della negazione/posizione (16 punti)
IC694MDL646	24 VCC di input, logica della negazione/posizione, un filtro da 1 millisecondo (16 punti)
IC694MDL654	5/12 di VCC (TTL) ha introdotto, logica posizione/negativa, (32 punti)
IC694MDL655	24 VCC di input, logica della negazione/posizione, 1 spettrografia di massa, (32 punti)
IC694MDL660	24 VCC di input (32 punti) **
IC694ACC300	Modulo introdotto del simulatore (8 punti)
