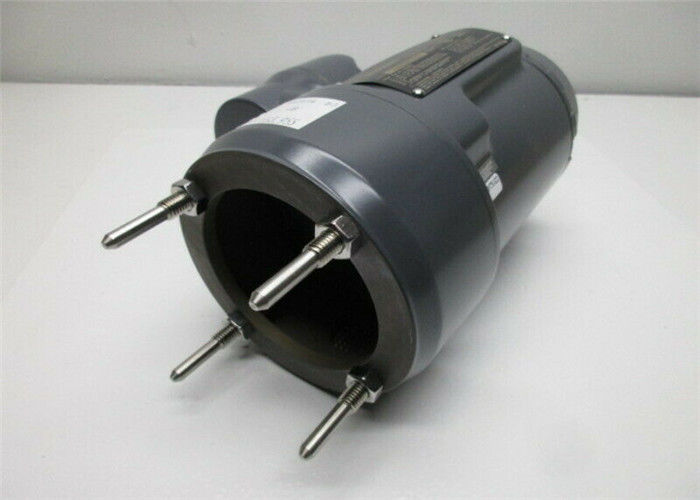

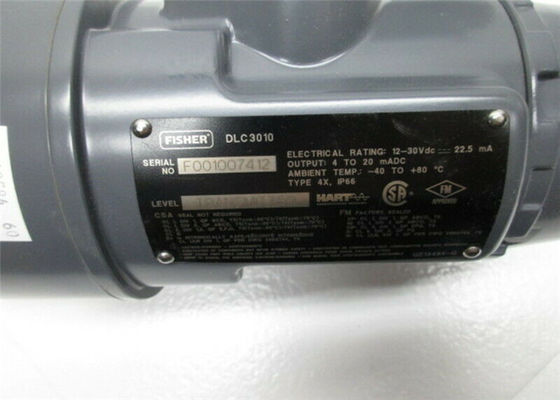

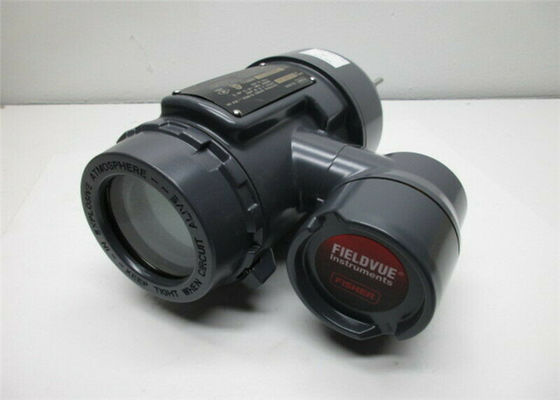

Regolatore di livello digitale di CC del regolatore di livello di DLC3010 Fihser HART 249W Digital 12~30V
Specifiche
Le specifiche per il regolatore di livello digitale DLC3010 sono indicate in tabella 1-1. Le specifiche per il sensore 249 sono indicate in tabella 1-3. Le specifiche per il trasmettitore del campo possono essere trovate nel prodotto
Manuale per il trasmettitore del campo.
Documenti relativi
Altro contenere dei documenti attinente all'informazione al
Regolatore di livello digitale DLC3010 e 249 sensori
includa:
Bollettino 11,2: DLC3010 − FIELDVUE DLC3010
Regolatore di livello di Digital (D102727X012)
Regolatore di livello di FIELDVUE DLC3010 Digital
Guida di inizio rapido (D103214X012)
Facendo uso degli strumenti di FIELDVUE con Smart
− del monitor e di HART Loop Interface (LUI)
Supplemento a HART Communicating FIELDVUE
Manuali di istruzioni dello strumento (D103263X012)
Audio monitor per il − di HART Communications
Supplemento a HART Communicating FIELDVUE
Manuali di istruzioni dello strumento (D103265X012)
Un manuale di istruzioni ingabbiato di 249 sensori di Displacer
(D200099X012)
Istruzione dei sensori di Cageless 249 Displacer
Manuale (D200100X012)
Sensore di Fisher 249VS Cageless Displacer
Manuale di istruzioni (D103288X012)
sensore livellato di stile del wafer di 249W Cageless
Manuale di istruzioni (D102803X012)
Simulazione dei termini trattati per la calibratura
di Fisher Level Controllers e dei trasmettitori —
Supplemento a 249 manuali di istruzioni del sensore
(D103066X012)
Supplemento ad un'istruzione di 249 sensori
Informazioni di coppia di torsione di Manuale-Bolt (D103220X012)
Monografia tecnica 7: La dinamica del livello
e controllo della pressione
Monografia tecnica 18: Densità del livello-Trol
Trasmettitore
Monografia tecnica 26: Linee guida per
Selezione dell'attrezzatura liquida di controllo livellato
Questi documenti sono disponibili dal vostro Emerson
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver |
Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse |
Emerson VE, kJ |
| Honeywell TC, TK |
Moduli IC di GE - |
| Modulo di ABB |
Modulo 1756-, 1759 di ab - touch screen 2711- |
| SIG. dell'azionamento di Mitsubishi, motore ha -, HC |
Emerson MoudlesVE-, kJ - |
| Motore A0-, azionamento di Fanuc |
Trasmettitore EJA- di Yokogawa |
| Trasmettitore 3051- di Rosemount |
Modulo 140- di Schneider |
| Motore di Panasonic, azionamento MH |
Modulo 6ES-, touch screen 6AV- di Siemens |
Parametro tecnico principale
Alimentazione elettrica: CC 12~30V; il regolatore ha protezione inversa di polarità. (quando HART è
comunicazione, la tensione di CC del regolatore ≥17.75V)
Segnale in uscita: CC di 4~20 mA (direzione positiva – l'aumento del livello, l'interfaccia, o la densità fanno l'uscita
aumento; Direzione negativa – l'aumento del livello, l'interfaccia, o la densità fanno la diminuzione dell'uscita.)
Campo di misura: 300mm-2500mm (possa inoltre sopra gamma)
Pressione nominale: ≤42.0Mpa
Diametro nominale: DN40 o come richiesta dei clienti
Temperatura ambiente: – 40ºC a +80ºC (quando ≤-30ºC, nessun'esposizione LCD)
Temperatura di funzionamento: – 70ºC a +400ºC
Accuratezza di misurazione: 0,5%
Influenza dall'alimentazione elettrica: Quando la tensione dell'alimentazione elettrica varia fra minimo e massimo, il cambiamento dell'uscita è all'interno<> di 0,2%. del completo.
Esposizione LCD: Segnale di corrente d'uscita, variabile trattata, temperatura trattata, gamma di percentuale, angolo di rotazione del tubo di coppia di torsione.
Differenza media di densità: ³ di ≥0.08g/cm
Materiale del tubo di coppia di torsione: Configurazione standard Inconel 600, o Monel, HasetlloyC-276
Materiale bagnato: 304,316L o come richiesta dei clienti
Norma della flangia: HG/T20592-2009, HG/T20615-2009 o come richiesta dei clienti
Entrata di potere: Due NPT 1/2 (filo femminile) o come richiesta dei clienti
Protetto contro le esplosioni: Isolamento ExdCT6,Ⅱ Ⅱ di per sé sicuro CT6 di esplosione di Exia
Grado di protezione: IP66
Saltatore dell'allarme: Per l'auto-diagnosi al guasto delle variabili trattate (per esempio, il guasto elettronico di inesattezza del modulo). Configuri le variabili trattate di alti ed allarmi bassi.
Facendo uso del trasmettitore del campo, potete realizzare parecchie operazioni con il regolatore di livello digitale DLC3010. Potete interrogare, configurare, calibrare, o esamini il regolatore di livello digitale. Facendo uso del protocollo di HART, le informazioni dal campo possono essere integrate nei sistemi di controllo o essere ricevute su una singola base del ciclo.
I regolatori di livello digitali DLC3010 sono destinati direttamente per sostituire i trasmettitori livellati pneumatici ed elettropneumatici standard. DLC3010 digitale
i regolatori di livello montano su un'ampia varietà di ingabbiato di e cagelss 249 sensori livellati. Montano sul tipo sensori livellati del displacer di altri produttori con l'uso degli adattatori di attacco.
249 sensori ingabbiati (vedi la tabella 1-6)
249, laterale supporto dei sensori 249B, 249BF, 249C, 249K e 249L sulla nave con il displacer
montato dentro una gabbia fuori della nave. (Il 249BF ha ingabbiato il sensore è disponibile soltanto Europa, Medio Oriente ed in Africa.)
249 sensori di Cageless (vedi la tabella 1-7)
Superiore supporto dei sensori 249BP, 249CP e 249P sulla nave con il displacer che appende giù nella nave.
Laterale supporti del sensore 249VS sulla nave con il displacer che va in giro nella nave.
il sensore stile wafer 249W monta sopra una nave o su una gabbia cliente-fornita.
Rosemount
3051CD0A02A1AB1H2L4M5
Nuovo
Rosemount
3051CD1A02A1AB1H2L4M5
Nuovo
Rosemount
3051CD2A02A1AB1H2L4M5
Nuovo
Rosemount
3051CD3A02A1AB1H2L4M5
Nuovo
Rosemount
3051CD4A02A1AB1H2L4M5
Nuovo
Rosemount
3051CD5A02A1AB1H2L4M5
Nuovo
Rosemount
3051TG1A2B21A
Nuovo
Rosemount
3051TG3A2B21AB4
Nuovo
Rosemount
3051TG1A2B21AB4M5K5
Nuovo
Rosemount
3051TG5A2B21AB4M5E5
Nuovo
Rosemount
3051TG5A2C21AB4M5K5
Nuovo
Rosemount
3051TA1A2B21AB4M5K5
Nuovo
Rosemount
3051TA3A2B21AB4M5E5
Nuovo
Rosemount
3051TA3A2B21AB4M5I5
Nuovo
Rosemount
3051GP1A2B21AB4M5
Nuovo
Rosemount
3051GP3A2B21AB4M5K5
Nuovo
Rosemount
3051GP4A2B21AB4M5E5
Nuovo
Rosemount
3051GP5A2B21AB4M5I5
Nuovo
Rosemount
3051CG1A02A1AB1H2L4M5
Rosemount
3051CG1A02A1AB3H2L4M5
Rosemount
3051CG4A02A1AB1H2L4M5K5
Nuovo
Rosemount
3051CG4A02A1AB1H2L4M5I5
Nuovo
Rosemount
3051CG5A02A1AB3H2L4M5I5
Nuovo
Rosemount
3051CA1A02A1AB1H2L4M5
Nuovo
Rosemount
3051CA2A02A1AB1H2L4M5K5
Nuovo
Rosemount
3051CA4A02A1AB1H2L4M5E5
Nuovo
Rosemount
3051CA5A02A1AB1H2L4M5I5
Nuovo
Rosemount
3051CA3A02A1AB3H2L4M5K5
Nuovo
Rosemount
3051CA5A02A1AB3H2L4M5K5
Nuovo
Rosemount
3051CA1A02A1AB3H2L4M5E5
Nuovo
FAQ
Q1. Che cosa circa il termine d'esecuzione?
: 3-5 giorni per il campione che prepara, 8-10 giorni lavorativi per la fabbricazione in serie.
Q2. Avete di limite di MOQ di servo azionamenti industriali?
: MOQ basso, 1pc è disponibile.
Q3. Come spedite le merci e quanto tempo prendete per arrivare?
: Nave da DHL, da UPS, da Fedex o dal TNT. Richiede i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.
Secondariamente, durante il periodo di garanzia, invieremo le nuove luci con nuovo ordine per la piccola quantità. Per i prodotti difettosi in lotti, li ripareremo e rispedirli a voi o ai noi possono discutere la soluzione compreso il richiamo secondo la situazione reale.
