CC di ab 1606-XLS480E-3 480 W 24V nessuna famiglia di prestazione di funzione speciale trifase

CC di ab 1606-XLS480E-3 480 W 24V nessuna famiglia di prestazione di funzione speciale trifase

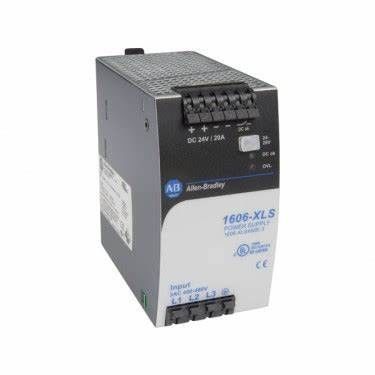

Circa 1606-XLS480E-3:

La maggior parte delle caratteristiche eccezionali di questa alimentazione elettrica della Baccano-ferrovia 1606-XLS sono l'alta efficienza e la piccola dimensione, che sono raggiunti tramite una rettifica sincrona ed avanzano i dettagli novelli di progettazione.

Con la capacità a breve termine di potenza di picco di 150% ed i grandi condensatori incorporati dell'uscita, queste caratteristiche aiutano i motori di inizio, condensatori della tassa e che assorbono l'energia inversa e permettere spesso che un'unità di una classe più bassa di wattaggio sia usata. L'alta immunità ai passeggeri ed agli impulsi di potere come pure l'emissione elettromagnetica bassa permette l'uso in quasi ogni ambiente. Il responsabile potenza di uscita integrato, una progettazione di tensione in ingresso della vasta gamma e virtualmente nessuna corrente di afflusso dell'input rendere installazione ed uso semplici. I sistemi diagnostici sono facile dovuto il contatto CC-giusto a secco, un LED CC-giusto verde e un sovraccarico rosso LED. Unico rapido-colleghi i terminali del primavera-morsetto permettono un sicuro e l'installazione veloce e un grande pacchetto internazionale di approvazione per varie applicazioni rende questa unità adatta a quasi ogni situazione

L'alimentazione elettrica è destinata per sostenere i carichi con un più alto requisito di potere a breve termine senza danno o arresto. La durata a breve termine è l'hardware controllato da un responsabile potenza di uscita. La Elettrico spinta è ripetutamente disponibile. L'informazione dettagliata può essere trovata nel capitolo 27,1. Una volta che la Elettrico spinta è stata interrotta dal limitatore potenza di uscita, un temporizzatore disattiva la capacità seguente di Elettrico spinta. Il temporizzatore di recupero comincerà non appena la tensione in uscita raggiunge ancora il valore di regolato, che accade solitamente dopo che il carico è stato ridotto.
Le alimentazioni elettriche possono essere parallelizzate affinchè la ridondanza guadagnino un'più alta disponibilità di sistema. I sistemi ridondanti richiedono una certa quantità di potere extra di sostenere il carico nel caso un'unità di alimentazione si guasta. Il modo più semplice è di mettere le due alimentazioni elettriche di XLS parallelamente. Ciò è ha chiamato i 1+1 ridondanza. Nel caso un'unità di alimentazione si guasta, altro quello può automaticamente sostenere il carico corrente senza alcun'interruzione. I sistemi ridondanti per una richiesta di più alto potere sono sviluppati solitamente in un metodo N+1. Per esempio. Le cinque alimentazioni elettriche, ciascuna valutata per 10A sono parallelizzate per sviluppare un sistema ridondante 40A.

Prego nota:
Questo modo semplice sviluppare un sistema ridondante non riguarda i guasti quale un cortocircuito interno nel lato secondario dell'alimentazione elettrica. In tale a
- virtualmente quasi impossibile
- il caso, l'unità di difetto si trasforma in in un carico per le altre alimentazioni elettriche e la tensione in uscita non può essere mantenuta più. Ciò può essere evitata soltanto utilizzando i diodi di disaccoppiamento che sono inclusi nel modulo 1606-XLSRED di ridondanza. (Un modulo per alimentazione elettrica)

Raccomandazioni per lo sviluppo delle centrali elettriche ridondanti:
fusibili separati) di un input di uso per ogni alimentazione elettrica.

b) Controlli le diverse unità di alimentazione. Una lampada CC-giusta e un contatto CC-giusto di a già è inclusa nelle unità che questa caratteristica riferisce un'unità difettosa.

c) Una volta possibile, colleghi ogni alimentazione elettrica alle fasi o ai circuiti differenti

d) È desiderabile fissare le tensioni in uscita di tutte le alimentazioni elettriche allo stesso valore per evitare un segnale CC-giusto falso.

• Ultra-piccola dimensione
• corrente Supplemento-bassa di afflusso
• Correzione di fattore di potenza attiva
• Input della vasta gamma AC/DC; input scelto automatico
• Potere superiore della riserva (può sostenere il potere stimato di 150% per cinque secondi)
• Valutazione superiore di temperatura e di efficienza
• DC-OK e sovraccarico LED

1606-XLE120E & 1606-XLE120EC 24V, 5A; Input di monofase
Sopra una corrente d'uscita media di 2.7A, il EN61000-3-2 standard corrente armonico non è compiuto.
Prego nota:
Un'alimentazione elettrica deve aderire ad en 61000-3-2 (norma per la corrente di ingresso armonica) quando:
1) il fine-dispositivo è utilizzato nell'Unione Europea e
2) il fine-dispositivo è collegato ad un rifornimento di condutture pubblico con un ≥ 220Vac di tensione nominale e
3) l'alimentazione elettrica è:
- vanno d'accordo un fine-dispositivo con un'alimentazione in ingresso di entrata media al di sopra di 75W o
- vanno d'accordo un fine-dispositivo con un'alimentazione in ingresso di entrata continua al di sopra di 75W o
- parte di un sistema di illuminazione.

Un altro modulo:
I moduli dell'ingresso/uscita di SLC 500 Digital hanno introdotto i numeri di catalogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numeri di catalogo dell'uscita
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numeri di catalogo dell'ingresso/uscita di combinazione
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
