PUNTI DISCRETO AC/DC DEL MODULO DELL'INGRESSO/USCITA DI GE IC693MDL930 I 8 HANNO PRODOTTO 120/240 DI VCA UN RELÈ DA 5/24/125 DI VCC NORMALMENTE APERTO

PUNTI DISCRETO AC/DC DEL MODULO DELL'INGRESSO/USCITA DI GE IC693MDL930 I 8 HANNO PRODOTTO 120/240 DI VCA UN RELÈ DA 5/24/125 DI VCC NORMALMENTE APERTO

Informazioni di prodotto GE IC697CPM790:

• MODULO DELL'INGRESSO/USCITA
• DISCRETO
• 8 PUNTI
• AC/DC HA PRODOTTO
• 120/240 di VCA
• 5/24/125 di VCC
• RELÈ
• NORMALMENTE APERTO
• 4 AMP
• ISOLATO
• 8 MANICA TRASMETTONO IL MODULO PRODOTTO
• 90-30 SERIE

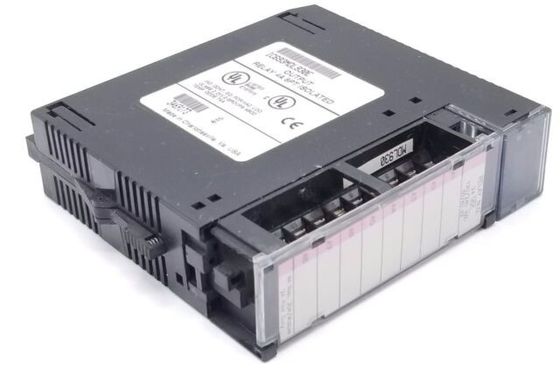

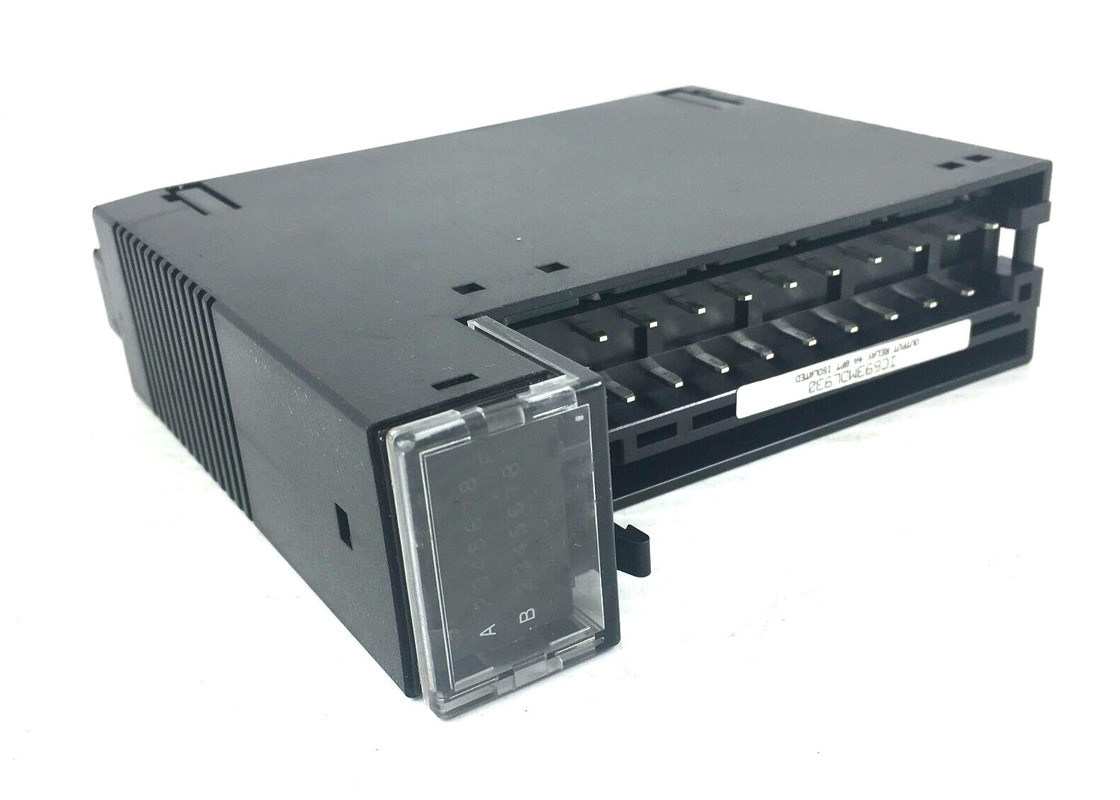

Il modulo di GE Fanuc IC693MDL930 è un modulo di uscita isolato del relè. È compatibile con la famiglia dello SpA di serie 90-30 e può essere installato in tutta la scanalatura libera di una piastra di base scanalature di 10 o di 5 scanalature. Otto canali normalmente aperti del relè sono disponibili sul modulo e possono essere usati per il controllo dei carichi collegati dell'utente quali i solenoidi, gli indicatori ed i dispositivi d'avviamento di motore. Ogni canale di uscita ha una capacità corrente di commutazione di 4 ampèri che tutti canali di uscita sono isolati l'uno dall'altro ed ogni canale ha suo proprio terminale comune dell'output di forza motrice. Il potere per i dispositivi del campo deve essere assicurato dagli utenti. I fusibili integrati non sono disponibili sul modulo IC693MDL930. Un indicatore del LED è fornito per ciascuno dei canali di uscita sul modulo IC693MDL930.

Il modulo IC693MDL930 è stimato per 24 volt di CC e 120/240 di volt di CA. Per corrente continua, la gamma di tensione di funzionamento è di 5 - 30 volt di CC e per corrente alternata, la gamma di tensione di funzionamento è di 5 - 250 volt di CA (a 50 a 60 Hertz). Il lato del campo ad isolamento laterale di logica sul modulo IC693MDL930 è di 1500 volt. La valutazione del carico massimo per il modulo IC693MDL930 è 20 amp per l'installazione dell'UL. Il carico minimo è di 10 milliampère e la corrente massima di afflusso è 5 ampèri. I tempi di reazione avanti/stop massimi sono entrambi i 15 millisecondi. Il consumo corrente interno dai 5 volt di alimentazione della superficie posteriore è di 6 milliampère quando tutte uscite sono sopra. Il consumo corrente interno dai 24 volt di superficie posteriore è di 70 milliampère quando tutte uscite sono sopra. La gamma di temperatura di funzionamento per il modulo IC693MDL930 è centigrado 0 - 50 gradi.

Il IC693MDL930 è un modulo di uscita discreto che fa parte della serie 90-30 serie del controllore logico programmabile (SpA), precedentemente manifatturiero da GE Fanuc, ora sotto Emerson Automation. Questo modulo è una larghezza della unico scanalatura, otto (8) contatto normalmente aperto individualmente isolato (N.O.) delle uscite della forma A che sono compatibili per uso con la serie 90-30 assemblee modulari ed incluse del modulo dell'unità centrale di elaborazione (CPU) come componente locale e distribuita dell'ingresso/uscita. Ulteriormente, questo modulo inoltre sostiene i sistemi moderni di RX7i e di RX3i come moduli di uscita distribuiti. Questo modulo è compatibile per uso con i dispositivi d'avviamento di motore, i dispositivi solenoide-attivati e le spie luminose.

Le uscite del contatto IC693MDL930 hanno valutazioni correnti di 4 ampèri, massimo per i carichi resistivi per punto; 2 ampèri per i carichi pilota di dovere per punto e 20 ampèri per modulo per le installazioni dell'UL mentre il carico minimo del modulo è di 10 mA. Ogni uscita del contatto è operabile alle tensioni nominali di 24 VCC e di 120/240 VCC mentre le gamme di tensione di funzionamento sono di 5-30 VCC/5-250 VCA ad una frequenza di 50/60 di hertz. Inoltre genera una corrente massima di afflusso di 5 ampèri mentre il tempo di reazione massimo del canale è spettrografia di massa 15 per gli entrambi transizione di segnale avanti/stop.

Questo modulo ha un consumo di energia interno di 6 mA con tutte le uscite da un bus di 5 volts sulla superficie posteriore e di 70 mA con tutte le uscite dal bus del relè 24V sulla superficie posteriore. Con singolo isolamento, ogni canale di uscita può funzionare alle tensioni differenti che forniscono la flessibilità operativa massima. Le valutazioni dell'isolamento del modulo sono di 1500 volt fra il lato del campo ed il lato di logica e di 500 volt fra i canali.

Caratteristiche:
Singolo CPU della scanalatura
? Fornisce 1 MBYTE dalla della memoria sostenuta da batteria in
la stessa scanalatura (disponibile fino a 512 kbyte ad uso di
programma di applicazione del diagramma della scala)
? Calcoli in virgola mobile di sostegni
? Fino agli input 12K ed alle uscite discreti (qualsiasi miscela -
modo semplice soltanto); 2048 hanno votato gli input discreti, 2048
uscite discrete votate
Fino 8K alle entrate analogiche (modo semplice soltanto) e
uscite di analogo 8K (modo semplice soltanto); 1024 hanno votato
entrate analogiche
? 0,4 microsecondi per funzione booleana
? 64 megahertz, microprocessore 80486DX2
? Ingresso/uscita ingresso/uscita di sostegni IC660/IC661 (e IC697 nel modo semplice solo)
? Programmato da MS-DOS, o dal software di Windows
prodotti che corrono su Windows 95 o su Windows
NT sopra il TCP/IP di Ethernet o con lo SNP
porto.
? Memoria configurabile di programma e di dati
? da orologio sostenuto da batteria del calendario
? Commutatore di modo di funzionamento a tre posizioni
? Accesso controllato di parola d'ordine
? Memoria a distanza del keyswitch del programmatore
protezione
? Quattro stato LED
