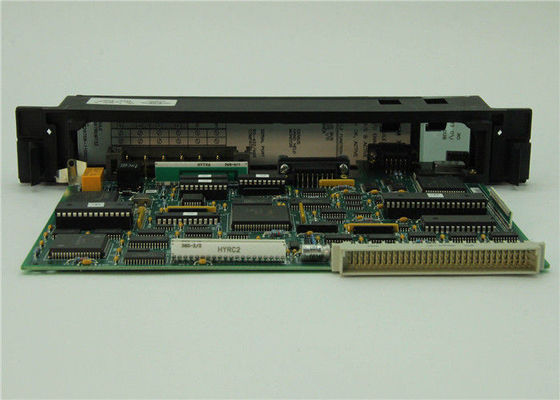

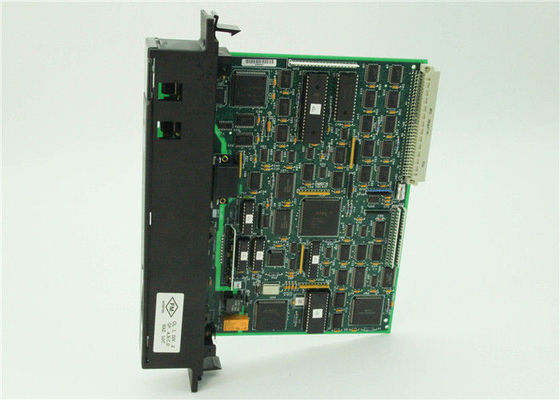

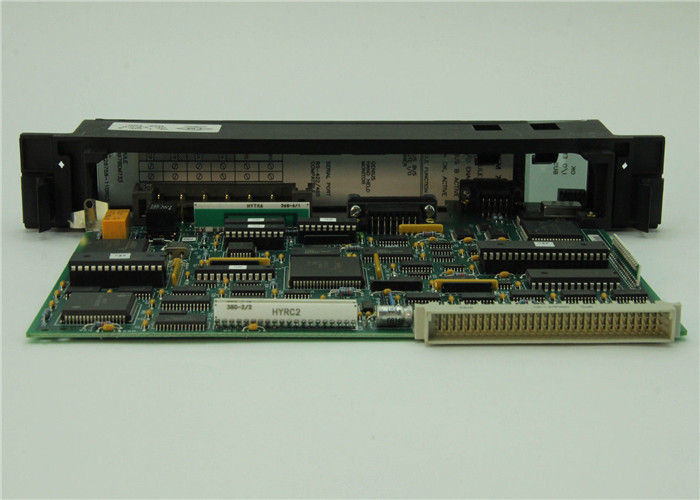

Il circuito principale della sostituzione di IC697BEM733 GE si imbarca sull'analizzatore dell'ingresso/uscita della ripresa esterna del PWB BEM 733
Dettagli rapidi ridondanti del modulo di alimentazione
Lunghezza massima del bus: 7500 piedi (2275 metri) a 38,4 Kbaud, 4500 piedi (1365 metri) a 76,8 Kbaud, 3500 piedi (1060 metri) a 153,6 Kbaud hanno esteso, metri di 2000 piedi e 605) a 153,6 Kbaud, norma. La lunghezza massima a ogni di baud rate inoltre dipende dal tipo di cavo. L'utente di sistema dell'ingresso/uscita di IC66*? il manuale di s fornisce una lista completa dei tipi di cavo, mostrando le lunghezze del bus e di baud rate corrispondenti.
Numero massimo dei dispositivi per bus: 32 dispositivi alla norma di 153,6 Kbaud, 153,6 Kbaud esteso, o 76,8 Kbaud. 16 dispositivi a 38,4 Kbaud. Include il regolatore del bus ed il monitor tenuto in mano.
baud 153.6K ha esteso: Fino a 20 gocce completamente caricate, o fino a 30 gocce se non completamente caricate.
baud 76.8K: Fino a 10 gocce completamente caricate, o fino a 30 gocce se non completamente caricate.
Peso: 1,5 libbre
Tipo di dispositivo: Espansione a distanza 128BYTES del bus del genio del modulo dell'ingresso/uscita

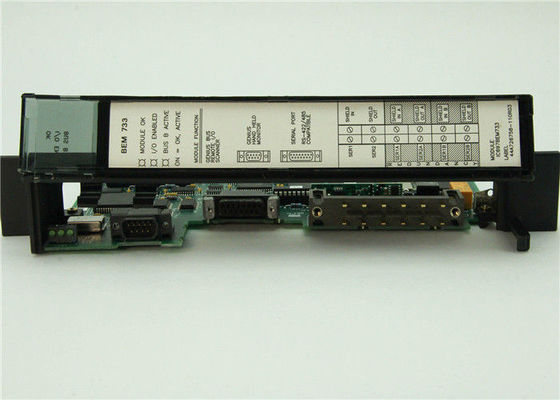

LED: L'APPROVAZIONE del modulo, ingresso/uscita ha permesso a, bus B attivo
Porti: Una 15 porta seriale compatibile del perno RS-422/485, un 9 porto tenuto in mano del monitor del perno IC66*.
Dimensione: Occupa la singola scanalatura in scaffale a distanza IC697
Corrente richiesto dal bus di +5V: 0,8 amp
Tipo del bus: cavo Margherita-incatenato del bus; singolo twisted pair più lo schermo o Twinax. Il cavo ed i modem di fibre ottiche possono anche essere utilizzati.
Termine del bus: una resistenza da 75, 100, 120, o 150 ohm ad entrambe l'estremità del cavo elettrico del bus.
Baud Rate: Configurabile. 153,6 la norma di Kbaud, 153,6 Kbaud ha esteso, 76,8 Kbaud, o 38,4 Kbaud.
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver |
Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse |
Emerson VE, kJ |
| Honeywell TC, TK |
Moduli IC di GE - |
| Modulo di ABB |
Modulo 1756-, 1759 di ab - touch screen 2711- |
| SIG. dell'azionamento di Mitsubishi, motore ha -, HC |
Emerson MoudlesVE-, kJ - |
| Motore A0-, azionamento di Fanuc |
Trasmettitore EJA- di Yokogawa |
| Trasmettitore 3051- di Rosemount |
Modulo 140- di Schneider |
| Motore di Panasonic, azionamento MH |
Modulo 6ES-, touch screen 6AV- di Siemens |
L'analizzatore a distanza dell'ingresso/uscita IC697 (IC697BEM733/735) è un modulo intelligente che monta in uno scaffale a distanza IC697 e collega i moduli dell'ingresso/uscita IC697 ad un bus di IC66*. Un analizzatore a distanza dell'ingresso/uscita ed i moduli che serve compongono una goccia a distanza sul bus di IC66*. Una goccia a distanza può consistere di fino a otto scaffali, collegati dal trasmettitore del bus e dai moduli di ricevitore del bus. 9 scanalature e/o 5 scaffali della scanalatura IC697 possono essere usati. La distanza massima fra il primo scaffale e l'ultimo scaffale in una goccia a distanza è di 50 piedi (15 metri).
L'analizzatore a distanza dell'ingresso/uscita può trattare qualunque miscela delle entrate discrete ed analogiche e delle uscite fino a complessivamente 1024 input discreti e di 1024 uscite discrete, o 64 entrate analogiche e 64 uscite analogiche (indipendentemente dal numero degli scaffali nel calo a distanza). Un calo a distanza può includere tutti i moduli discreti attualmente-disponibili IC697, i moduli analogici ed i moduli analogici dell'estensore. I moduli del trasmettitore del bus, del ricevitore del bus, del PCM e di ADS possono anche essere disposti in un calo a distanza. Un calo a distanza non può avere alcune interruzioni del modulo dell'ingresso/uscita, i regolatori del bus, i moduli di comunicazioni, o altri moduli che dipendono dalle istruzioni di COMREQ per le loro operazioni.
L'analizzatore a distanza dell'ingresso/uscita è adatto idealmente per uso in un sistema dello SpA IC697. Tuttavia, qualunque tipo di SpA o di computer capace di controllo del bus di IC66* può essere usato come l'ospite. Gli ospiti adatti includono IC660 PLCs, IC655 PLCs ed i computer forniti di un PCIM (modulo di interfaccia con computer personale), di QBIM (modulo di interfaccia del Q-bus), o ad un'di un'interfaccia basata GENI di terzi.
