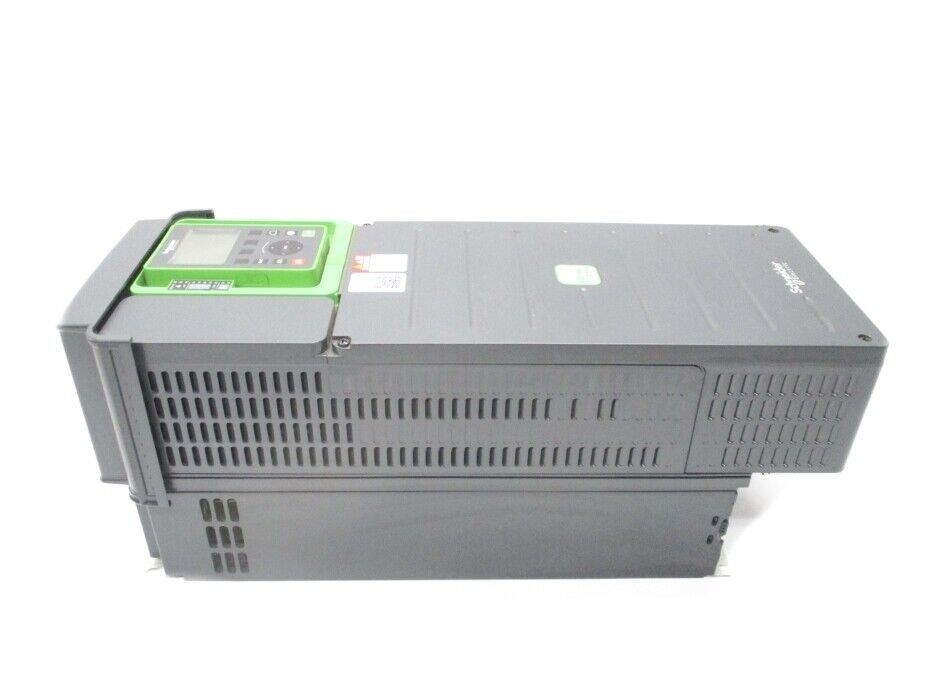

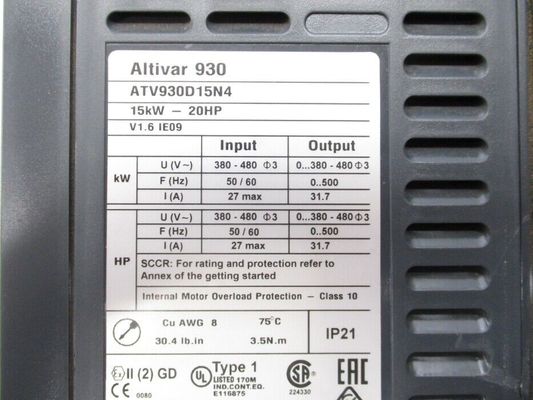

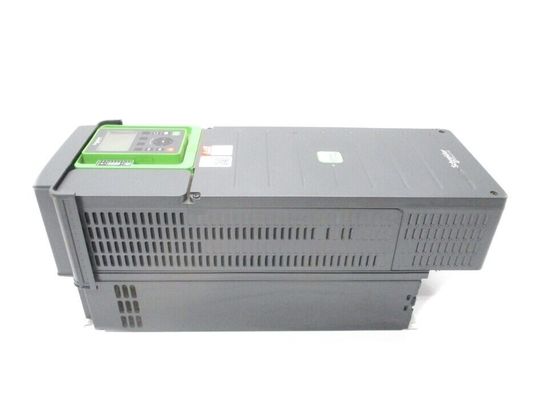

ATV930D15N4 Schneider Schneider Electric Azionamento a velocità variabile, Altivar Process ATV900, AT

Variatore di velocità di ATV930D15N4 Schneider Schneider Electric, processo ATV900 di Altivar, A

Dettagli rapidi

Gamma di prodotti
Processo ATV900 di Altivar
Applicazione del dispositivo
Applicazione industriale
Prodotto o tipo componente
Variatore di velocità
Destinazione del prodotto
Motori asincroni
Motori sincroni
Applicazione specifica del prodotto
Processo per l'industriale
Variante
Con il selettore rotante di frenaggio
Versione standard
Fase
fase 3
Montaggio del modo
Supporto della parete
Protocollo della porta di comunicazione
Pubblicazione periodica di Modbus
Modbus TCP
EtherNet/IP
[Noi] tensione di rifornimento stimata
380… 480 V - 15… 10%
Chilowatt di potere del motore
un dovere normale di 15,0 chilowatt
11,0 chilowatt resistenti
Potenza nominale massima del cavallo
un dovere normale di 20,0 cavalli vapore
resistente 15,0 cavalli vapore
Corrente d'uscita continua
31,7 un dovere normale di 4 chilocicli
23,5 i 4 chilocicli resistenti
Filtro da contabilità elettromagnetica
Integrato
Con opzione del piatto di contabilità elettromagnetica
Grado del IP di protezione
IP21
Grado di protezione
Tipo 1 dell'UL
modulo di opzione
Scanali Un DP V1 di Profibus del modulo di comunicazione
Scanali un modulo di comunicazione PROFINET
Scanali un modulo di comunicazione DeviceNet
Scanali un modulo di comunicazione EtherCAT
Scanali un collegamento a margherita RJ45 di CANopen del modulo di comunicazione
Scanali un modulo di comunicazione CANopen SUB-D 9
Scanali i terminali di comunicazione del modulo di vite di CANopen
Scanalatura A/slot B/slot modulo digitale e analogico di C dell'ingresso/uscita di estensione
Modulo di estensione del relè dell'uscita della scanalatura A/slot B/slot C
Modulo di interfaccia digitale del codificatore della scanalatura B 5/12 V
Modulo di interfaccia analogico del codificatore della scanalatura B
Modulo di interfaccia del codificatore del resolver della scanalatura B
Ethernet Powerlink del modulo di comunicazione
Logica discreta dell'input
16 velocità prestabilite
Profilo del controllo motorio asincrono
Norma variabile di coppia di torsione
Modo ottimizzato di coppia di torsione
Norma costante di coppia di torsione
Profilo del controllo motorio sincrono
Motore a magnete permanente
Motore sincrono di riluttanza
Frequenza dell'uscita massima
599 hertz
Frequenza di commutazione
regolabile 2… 16 chilocicli
4… 16 chilocicli con ridurre le imposte su fattore
Frequenza di commutazione nominale
4 chilocicli
Linea corrente
27,0 un dovere di normale di 380 V)
20,6 le 380 V resistenti)
23,3 un dovere di normale di 480 V)
18,1 le 480 V resistenti)
Potenza apparente
19,4 dovere normale di KVA 480 V)
resistente 15 KVA 480 V)
Corrente transitoria massima
38 un dovere normale di 60 s)
35,3 i 60 s resistenti)
Frequenza della rete
50-60 hertz
Linea futura ISC
Ka 50
Complementare
Numero discreto dell'input
10
Tipo discreto dell'input
DI1… DI8 programmabile, 24 CC DI7 <> , DI8 di V programmabile come input 0 di impulso… 30 chilocicli, 24 CC STOA <> , coppia di torsione sicura di V di STOB fuori, 24 kOhm di dc <> 2,2 di V
Numero discreto dell'uscita
2
Tipo discreto dell'uscita
Uscita DQ+ 0 di logica… programmabile 1 <> chilociclo come uscita di impulso DQ+ 0… 30 chilocicli <> di uscita DQ- 0 di logica… numero dell'entrata <> analogica da 1 chilociclo
3
Tipo dell'entrata analogica
AI1, AI2, AI3 tensione software-configurabile 0… 10 bit del kOhm 12 di dc 30 di V
AI1, AI2, AI3 0… 20 mA/4 corrente software-configurabile… 20 bit di ohm 12 di mA 250
Numero dell'uscita analogica
2
Tipo dell'uscita analogica
tensione Software-configurabile AQ1, AQ2 0… 10 bit di ohm 10 di dc 470 di V
AQ1 corrente Software-configurabile, AQ2 0… 20 bit di ohm 10 di mA 500
Numero dell'uscita del relè
3
Tipo dell'uscita del relè
Cicli configurabili del relè NO/NC 100000 dell'errore di logica R1 del relè
Relè configurabile NESSUN di sequenza di logica R2 del relè 1000000 cicli
Relè configurabile NESSUN di sequenza di logica R3 del relè 1000000 cicli
Corrente di commutazione massima
Uscita R1 resistente, phi del relè di cos = 1 3 CA di A 250 V
Uscita R1 resistente, phi del relè di cos = 1 3 CC di A 30 V
Uscita R1 induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R1 induttiva, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Uscita R2, R3 resistente, phi del relè di cos = 1 5 CA di A 250 V
Uscita R2, R3 resistente, phi del relè di cos = 1 5 CC di A 30 V
Uscita R2, R3 induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Un CA di 250 V
Uscita R2, R3 induttivo, phi del relè di cos = 0,4 7 spettrografie di massa 2 Una CC di 30 V
Corrente di commutazione minima
Uscita R1, R2, CC del relè di R3 5 mA 24 V
Interfaccia fisica
Ethernet
RS a due fili 485
Tipo del connettore
2 RJ45
1 RJ45
Metodo di accesso
Schiavo Modbus TCP
Velocita di trasmissione
10, 100 Mbits
4,8 kilobits
9600 bit/s
19200 bit/s
Struttura di trasmissione
RTU
Numero degli indirizzi
1… 247
Formato di dati
8 bit, dispari configurabile, anche o nessuna parità
Tipo di polarizzazione
Nessun'impedenza
un'operazione di 4 quadranti possibile
Vero
Rampe di decelerazione e di accelerazione
Regolabile lineare esclusivamente da 0,01… 9999 s
Compensazione di slittamento del motore
Regolabile
Non disponibile nella legge a magnete permanente del motore
Automatico qualunque il carico
Può essere soppresso
Frenando alla fermata
Mediante l'iniezione di CC
Selettore rotante del freno integrato
Vero
Corrente di ingresso massima alla fase
27,0 A
Tensione in uscita massima
480,0 V
Tolleranza simmetrica relativa di frequenza della rete
5%
Carico basso corrente ad alto sovraccarico
23,5 A
Carico basso corrente a sovraccarico basso
31,7 A
Dissipazione di potere in W
Convezione naturale 59 W 380 V 4 chilocicli
Convezione forzata 366 W 380 V 4 chilocicli
Con la funzione di sicurezza ha limitato sicuro la velocità (SLS)
Vero
Con la gestione sicura del freno di funzione di sicurezza (SBC/SBT)
Vero
Con la fermata di funzionamento della cassaforte di funzione di sicurezza (SOS)
Falso
Con la posizione sicura di funzione di sicurezza (PS)
Falso
Con logica programmabile sicura di funzione di sicurezza
Falso
Con il monitor sicuro di velocità di funzione di sicurezza (SSM)
Falso
Con la fermata sicura 1 (SS1) di funzione di sicurezza
Vero
Con la fermata sicura 2 (SS2) del fct dello sft
Falso
Con coppia di torsione sicura di funzione di sicurezza fuori da (STO)
Vero
Con la funzione di sicurezza ha limitato sicuro la posizione (SLP)
Falso
Con la direzione sicura di funzione di sicurezza (SDI)
Falso
Tipo di protezione
Motore di protezione termica
Coppia di torsione sicura fuori dal motore
Motore della rottura di fase del motore
Azionamento di protezione termica
Coppia di torsione sicura fuori da azionamento
Azionamento di surriscaldamento
Sovracorrente fra le fasi di uscita e l'azionamento della terra
Sovraccarico dell'azionamento di tensione in uscita
Azionamento di protezione di cortocircuito
Azionamento della rottura di fase del motore
Sovratensioni sull'azionamento della sbarra collettrice di corrente continua
Linea azionamento di sovratensione del rifornimento
Linea azionamento di undervoltage del rifornimento
Linea azionamento di perdita di fase del rifornimento
Azionamento di eccesso di velocità
Rottura sull'azionamento di circuito di controllo
Quantità per insieme
1
Larghezza
8,31 in (211 millimetro)
Altezza
21,49 in (545,9 millimetri)
Profondità
9,25 in (235 millimetri)
Peso del prodotto
29,98 libbre (Stati Uniti) (13,6 chilogrammi)
Collegamento elettrico
Terminale di vite di controllo 0,5… 1,5 AWG 16 dell'AWG 20 del ² di millimetro…
Linea terminale di vite del lato 10… 16 AWG 6 dell'AWG 8 del ² di millimetro…
Terminale di vite del motore 10… 16 AWG 6 dell'AWG 8 del ² di millimetro…
Terminale di vite della sbarra collettrice di corrente continua 10… 16 AWG 6 dell'AWG 8 del ² di millimetro…
Velocita di trasmissione
Ethernet IP/Modbus TCP di 10/100 di Mbit/s
4,8, 9,6, 19,2, una pubblicazione periodica di 38,4 kbit/s Modbus
Modo di scambio
In semiduplex, pieno duplex, Ethernet IP/Modbus TCP di autonegotiation
Formato di dati
8 bit, dispari configurabile, anche o nessuna pubblicazione periodica di Modbus di parità
Tipo di polarizzazione
Nessuna pubblicazione periodica di Modbus di impedenza
Numero degli indirizzi
1… pubblicazione periodica di 247 Modbus
Rifornimento
Rifornimento esterno per dc degli input digitali 24 V 19… 30 V), <1> offerta interna per il potenziometro di riferimento (1 - kOhm 10) 10,5 V CC +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> offerta interna per gli input digitali e dc di STO 24 V 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> segnalazione locale
3 diagnostici locali LED mono/colore doppio)
Colore doppio incluso di stato 5 LED di comunicazione)
Colore doppio di stato 2 LED del modulo di comunicazione)
Presenza di rosso di tensione 1 LED)
Compatibilità introdotta
DI1… DI8 SpA discreto EN/IEC 61131-2 del livello di ingresso 1
DI7, IEC 65A-68 dello SpA del livello di ingresso 1 di impulso DI8
STOA, SpA discreto EN/IEC 61131-2 del livello di ingresso 1 di STOB
Logica discreta dell'input
Logica positiva (fonte) DI1… DI8), < 5="" V=""> 11 V
Logica negativa (lavandino) DI1… DI8), > 16 V, < 10="" V=""> logica positiva (fonte) DI7, DI8), < 0=""> 2,5 V
Logica positiva (fonte) STOA, STOB), < 5="" V=""> 11 V
Campionatura della durata
spettrografia di massa 2 +/- 0,5 spettrografie di massa DI1… DI8) - input discreto
spettrografia di massa 5 +/- 1 spettrografia di massa DI7, DI8) - input di impulso
1 spettrografia di massa +/- 1 spettrografia di massa AI1, AI2, AI3) - entrata analogica
spettrografia di massa 5 +/- 1 spettrografia di massa AQ1, AQ2) - uscita analogica
Accuratezza
+/- 0.6% AI1, AI2, AI3 per un'entrata analogica del °C di variazione 60 di temperatura
+/- 1% AQ1, AQ2 per un'uscita analogica del °C di variazione 60 di temperatura
Errore di linearità
AI1, AI2, AI3 +/- 0.15% dell'entrata analogica di valore massimo
AQ1, AQ2 +/- uscita analogica di 0.2%
Rinfreschi il tempo
Spettrografia di massa R1, R2, R3) 5 dell'uscita del relè +/- 0,5 spettrografie di massa)
Isolamento
Fra potere ed i terminali di controllo
Ambiente
Altitudine di funzionamento
<> 1000… 4800 m. con 1% riducente le imposte corrente per 100 m.
Posizione di funzionamento
Verticale +/- 10 gradi
Certificazioni di prodotto
UL
TÜV
CSA
marcatura
CE
Norme
UL 508C
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
THDI massimo
<48> Stile dell'Assemblea
Chiuso
Compatibilità elettromagnetica
IEC 61000-4-2 del Livello 3 della prova di immunità della scarica elettrostatica
IEC irradiato 61000-4-3 del Livello 3 della prova di immunità del campo elettromagnetico di radiofrequenza
Passeggero veloce elettrico/IEC scoppiato 61000-4-4 del Livello 4 della prova di immunità
1.2/50 µs - 8/20 di IEC 61000-4-5 del Livello 3 della prova di immunità dell'impulso dei µs
IEC condotto 61000-4-6 del Livello 3 della prova di immunità di radiofrequenza
Classe ambientale (durante il funzionamento)
Classe 3C3 secondo l'IEC 60721-3-3
Classe 3S3 secondo l'IEC 60721-3-3
Accelerazione massima nell'ambito di impatto di scossa (durante il funzionamento)
un ² di 150 m/s a spettrografia di massa 11
Accelerazione massima nell'ambito dello sforzo vibratorio (durante il funzionamento)
² 10m/s a 13… 200 hertz
Deviazione massima nell'ambito del carico vibratorio (durante il funzionamento)
1,5 millimetri a 2… 13 hertz
Umidità relativa permessa (durante il funzionamento)
Classe 3K5 secondo en 60721-3
Volume di aria di raffreddamento
56798,01 Gal/hr (Stati Uniti) (215 m3/h)
Categoria di sovratensione
III
Ciclo di regolamento
Regolatore regolabile di PID
Resistenza di isolamento
> 1 CC di MOhm 500 V affinchè 1 minuto interrino
Livello acustico
59,5 dB 86/188/EEC
Resistenza di vibrazione
1,5 IEC da picco a picco 60068-2-6 di millimetro 2… 13 hertz)
la 1 GN 13… un IEC 60068-2-6 di 200 hertz)
Resistenza di scossa
15 spettrografia di massa IEC 60068-2-27 della GN 11
Caratteristica ambientale
Classe chimica 3C3 EN/IEC 60721-3-3 di resistenza di inquinamento
Classe 3S3 EN/IEC 60721-3-3 di resistenza di inquinamento della polvere
Umidità relativa
5… 95% senza IEC 60068-2-3 di condensazione
Temperatura dell'aria ambiente per l'operazione
5… 122 °F (- °C) 15… 50 senza ridurre le imposte)
122… 140 °F (°C) 50… 60 con ridurre le imposte su fattore)
Livello acustico
dB 59,5
Grado di inquinamento
2
Temperatura ambientale del trasporto aereo
-40… 158 °F (- °C) 40… 70
Temperatura dell'aria ambiente per stoccaggio
-40… 158 °F (- °C) 40… 70
Ordinazione e dettagli di spedizione
Categoria
22277-ATV930 PAGINE 3 & 4
Programma di sconto
CP4E
GTIN
3606480883330
Returnability
Sì
Pæse d'origine
IN
Unità d'imballaggio
Tipo dell'unità di pacchetto 1
PCE
Numero delle unità in pacchetto 1
1
Altezza del pacchetto 1
10,24 in (26,000 cm)
Larghezza del pacchetto 1
29,13 in (74,000 cm)
Lunghezza del pacchetto 1
13,58 in (34,500 cm)
Pacchetto 1 peso
36,77 libbre (Stati Uniti) (16,678 chilogrammi)
Tipo dell'unità di pacchetto 2
P06
Numero delle unità in pacchetto 2
4
Altezza del pacchetto 2
35,43 in (90,000 cm)
Larghezza del pacchetto 2
23,62 in (60,000 cm)
Lunghezza del pacchetto 2
31,50 in (80,000 cm)
Pacchetto 2 pesi
172,56 libbre (Stati Uniti) (78,272 chilogrammi)

ALTRI PRODOTTI SUPERIORI

Questo variatore di velocità di processo ATV900 di Altivar può alimentare i motori sincroni ed asincroni trifase di potere. È adatto a motori con la potenza nominale fino a 15kW/20hp per le applicazioni che richiedono il leggero sovraccarico (fino a 120%). È adatto a motori con la potenza nominale fino a 11kW/15hp per le applicazioni che richiedono il sovraccarico significativo (fino a 150%). Funziona ad una tensione di rifornimento stimata da 380V a CA 480V. Questo azionamento variabile frequenza/della velocità (VSD/VFD) specificamente è progettato per i processi industriali. Nei seguenti segmenti di mercato, petrolio e gas, estrazione mineraria, minerali e metalli, alimento ed acqua ed acqua di scarico della bevanda. Offre l'alta prestazione del motore su tutti i motore e controllo totale di qualunque genere di accoppiamento nelle applicazioni master/slave. I servizi in rete contribuiscono ad assicurare la continuità dell'operazione anche nel caso della ripartizione del collegamento. Registrazione di dati e di web server contribuire a ridurre tempo morto con la risoluzione dei problemi veloce e la manutenzione preventiva. La sua connettività avanzata, compreso EtherNet/IP e Modbus TCP, permette l'integrazione profonda nelle architetture di automazione. È destinata per essere montata nella posizione verticale (+/- ° 10) su una parete.

FAQ

Q1. Che cosa circa il termine d'esecuzione?

: 3-5 giorni per il campione che prepara, 8-10 giorni lavorativi per la fabbricazione in serie.

Q2. Avete di limite di MOQ di servo azionamenti industriali?

: MOQ basso, 1pc è disponibile.

Q3. Come spedite le merci e quanto tempo prendete per arrivare?

: Nave da DHL, da UPS, da Fedex o dal TNT. Richiede i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.

Secondariamente, durante il periodo di garanzia, invieremo le nuove luci con nuovo ordine per la piccola quantità. Per i prodotti difettosi in lotti, li ripareremo e rispedirli a voi o ai noi possono discutere la soluzione compreso il richiamo secondo la situazione reale.
