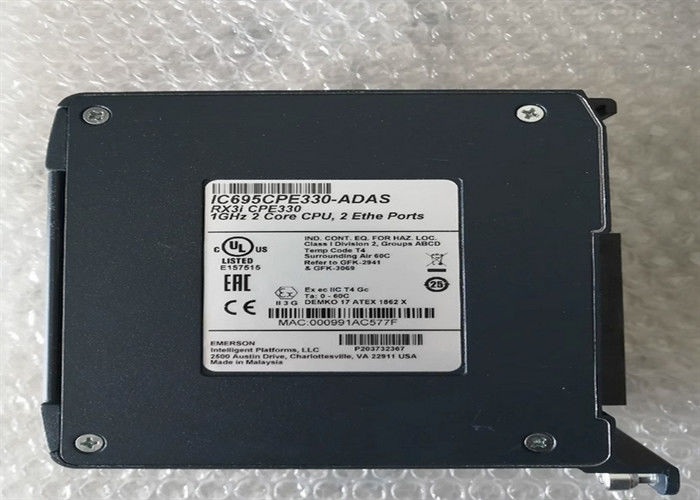

IC695CPE330 Digital io unità di elaborazione 64MB del CPU di GE RX3i CPE330 del modulo della O

IC695CPE330 Digital io unità di elaborazione 64MB del CPU di GE RX3i CPE330 del modulo della O

Numero del pezzo

IC695CPE330

Fattore forma

Superficie posteriore

Memoria dell'utente

64MB

Ingresso/uscita

ingresso/uscita discreto dei pezzi 32k, parole 32k per ingresso/uscita analogico

Pacchetto di energia

Disponibile

Supporto di ridondanza

Ridondanza di media (MRP), ridondanza del sistema di PROFINET (PNSR)

Porta Ethernet

3x 10/100/1000 (2 porti commutati)

Protocolli di Ethernet

Cliente di SRTP/server, TCP/IP di Modbus, cemento Portland comune uA (server non trasparente) di ridondanza del server, EGD, PROFINET, DNP3 stazione telecontrollata, IEC-61850 cliente, IEC-104 server, passthrough di HART

Protocolli di serie

Pubblicazione periodica ASCII, Modbus/RTU

Dispositivi di ingresso/uscita a distanza

32 simplex, 20 ridondanti, simplex 255 con PNC001

Interfaccia di USB

1x USB-A 2,0

Descrizione di prodotto

Il IC695CPE330 è un CPU programmabile con la connettività di Ethernet in serie di GE Fanuc PACSystems RX3i. Per programmare e configurare IC695CPE330, usate tipicamente il software dell'edizione della macchina di Proficy. Come utente, potete scegliere c'è ne di varie lingue in cui programmare il regolatore. Secondo cui volete fare con automazione su scala industriale, potete programmare nel diagramma della scala, nello schema a blocchi di blocco funzionale, nel testo strutturato, o nel C. Potete anche creare con confidenza le variabili simboliche.

Il modulo è un regolatore che sostiene altri ingresso/uscita di RX3i e moduli intelligenti di opzione. Il suo CPU può accomodare fino a 512 blocchetti di programma, di cui può avere una capacità fino a 128 KB.

Le navi IC695CPE330 con 64 MB della memoria dell'utente, 64 MB della memoria di programma e un paio di Ethernet ad alta velocità indipendente LANs hanno identificato LAN1 e LAN2. LAN1 utilizza (a volte scritto RJ45) un connettore dedicato RJ-45. LAN2 utilizza un paio dei connettori internamente commutati. Sia LANs è servito dai microprocessori che dai regolatori dedicati dell'interfaccia di rete, di modo che le funzioni implicate di Ethernet indipendentemente dalla logica del regolatore e dall'esame dell'ingresso/uscita. Interfacce Ethernet sui tassi di dati sensoriali del regolatore, sui modi di comunicazioni e sulle disposizioni di cablaggio automaticamente.

Ciascuno dei due LANs può eseguire i fino a 48 collegamenti del server di SRTP (protocollo di trasporto in tempo reale sicuro) simultaneamente. Il regolatore sostiene tre protocolli di serie differenti: Schiavo di Modbus RTU, schiavo di serie di SNP e dell'ingresso/uscita.

Ritagli nell'alloggio e nelle etichette del metallo del regolatore sulla sua piastra frontale rendere connettività e le opzioni di cablaggio prontamente evidenti. Il regolatore è destinato per sincronizzare i dati mentre permette alle comunicazioni multi livello. Inoltre permette che trasferiate i dati a e dai dispositivi smontabili di archiviazione di dati di USB 2.0.
