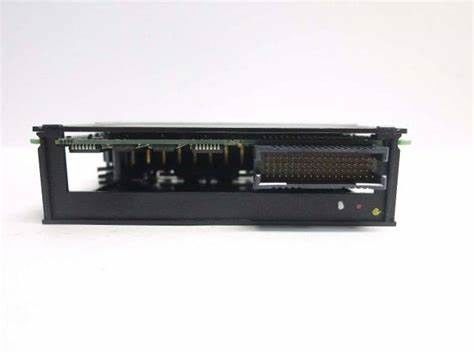

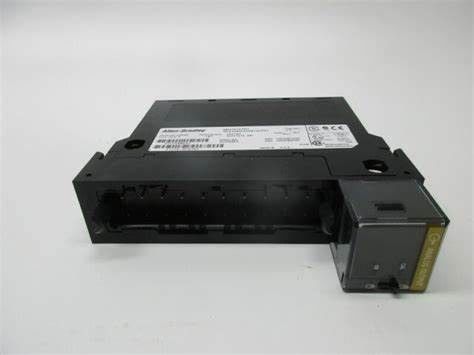

1756-OF8 AB Modulo di uscita analogica di risoluzione 15bit

COLLEGAMENTI del modulo 128 LOGIX del ponte di 1756-ENBT ControlLogix EtherNet/IP

Specifiche

Produttore Rockwell Automation
CC di protezione contro le sovratensioni 24V
Recinzione nessuno
Di cortocircuito di rilevazione corrente elettronicamente limitata a 21 mA o più di meno
Corrente di rilevazione del circuito aperto soltanto
R-scala DAC, monotonicity di metodo di conversione senza i codici mancanti
I dati formattano la virgula mobile di 32 bit di IEEE del modo di numero intero (ha lasciato giustificato, un complemento di 2 s)
Risoluzione 15bit
Gamma di tensione in uscita +/- 10VDC
Gamma 0-20 mA della corrente d'uscita
No. delle uscite otto (8) corrente/tensione
Marca AB
No. 1756-OF8 catalogo/del numero del pezzo
Serie ControlLogix
Tipo modulo del modulo di uscita analogica
Corrente-tensione delle uscite 8
Corrente della superficie posteriore (5Volts) 140 milliampère
Corrente della superficie posteriore (24 volt) 210 milliampère
Blocchetti terminali smontabili 1756-TBNH, 1756-TBSH
Dissipazione di potere 4,9 watt (massimi) a 60 Celsius
Blocchetti terminali 1756-TBNH, 1756-TBSH di Removeable
Tensione di isolamento continuo 50 volt
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

ALTRI PRODOTTI SUPERIORI

Configurazione di rete di EtherNet/IP
Moduli di comunicazione di EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 regolatori
Adattatori di EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutatori inclusi
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il AB 1756-OF8 è un modulo di uscita analogica che fa parte della piattaforma di ControlLogix. Questo modulo analogico può essere utilizzato per controllare e modulare i dispositivi del campo ed elettrici, trasmettere o ritrasmette i segnali per collegare mediante interfaccia agli strumenti di registrazione di misurazione ed o per qualunque altro scopo.

Il 1756-OF8 viene con otto (8) canali di uscita analogica configurabili per +/-10VDC e 0-20 segnali in uscita analogici di mA. Ha una risoluzione di 15 bit attraverso 21 mA - 650 nA/bit e 15 bit attraverso 10.4V - 320 µV/bit con la capacità del circuito aperto, di cortocircuito e di protezione contro le sovratensioni.

La R-scala DAC, monotonicity di usi 1756-OF8 senza il metodo di conversione mancante del modulo di codici e fornisce i dati del registro sotto forma di virgula mobile di 32 bit di IEEE del modo di numero intero (ha lasciato giustificato, un complemento di 2 s). Ha un tempo di ricerca spettrografia di massa 12 di spettrografia di massa per il formato di virgula mobile e 8 per il formato di numero intero.

Il 1756-OF8 richiede i blocchetti terminali smontabili per il cablaggio dei segnali in ingresso. I blocchetti terminali appropriati sono 1756-TBNH e 1756-TBSH. Per 1756-TBNH, la dimensione applicabile del cavo è 0,33… 2,1 mm2 (AWG 22… 14) solidi o filo di rame incagliato, valutato a °C 105 (°F) 221 o maggior, massimo dell'isolamento da 1,2 millimetri (3/64 dentro.) per il singolo collegamento del cavo e 0,33… 1,3 mm2 (AWG 22… 16) solidi o filo di rame incagliato, valutato a °C 105 (°F) 221 o maggior, massimo dell'isolamento da 1,2 millimetri (3/64 dentro.) per il doppio collegamento del cavo. Quando 1756-TBSH è usato, la dimensione appropriata del cavo è 0,33… AWG 22… 14) solidi 2,1 mm2 (, o il filo di rame schermato incagliato ha valutato 105 a °C (°F) 221, o maggior, massimo dell'isolamento da 1,2 millimetri (3/64 dentro.). Soltanto il singolo collegamento del cavo è applicabile per il 1756-TBSH.

Una volta operativo, ha una deriva di derivazione di 50 PPM/gradi Celsius e centigrado 0,1 PPM/gradi e una deriva temperatura-dipendente di guadagno di 25 PPM/gradi Celsius e 50 PPM/gradi Celsius (corrente). Il modulo ha un tempo di ricerca di 12 millisecondi per la virgula mobile e di 8 millisecondi per il numero intero ed ha un errore globale del modulo di 0,15% (nel modo di tensione) e di 0,3% (nel modo corrente). Il modulo The1756-OF8 ha una tensione di isolamento di 250 volt facendo uso di isolamento rinforzato ha verificato 1350 volt di CA a 2 secondi fra i canali di uscita e la superficie posteriore. Ha codici di una temperatura T4A (Nord America), T4 (ATEX) e T4 (IEC) e viene in una recinzione stile aperta. Le gamme di temperature operative 1756-OF8'S fra centigrado 0 e 60 gradi e è destinata per mantenere la sua funzione ad un tasso di scossa di 30G e ad una vibrazione di 2G a 10 a 500 Hertz.

Può questo modulo essere acquistato con una garanzia?

Sì, il 1756-OF8 viene con una garanzia di un anno libera da FA il rifornimento, inc.

Che cosa è la dissipazione di potere di questo modulo?

Il 1756-OF8 ha una dissipazione di potere massima di 4,9 watt.

Dove posso inviare il 1756-OF8 da riparare?

FACCIA il rifornimento, inc offre vari servizi di riparazione per il 1756-OF8.

Quanti canali di uscita fa il 1756-OF8 hanno?

Il 1756-OF8 ha otto (8) canali di uscita analogica.

Che cosa è la risoluzione del 1756-OF8?

Il 1756-OF8 ha 15 bit attraverso 21 mA - 650 nA/bit e 15 bit attraverso 10.4V - una risoluzione di 320 µV/bit.

Fa questo modulo prossimo con singolo isolamento del canale?

No. Il modulo con la singola identificazione 1756-OF8I di isolamento.
