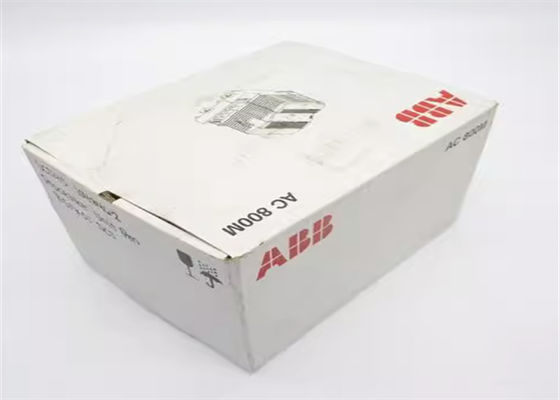

Unità dell'unità di elaborazione del MODULO di ALIMENTAZIONE di PM865K02 3BSE081636R1 ABB

PM865K02 3BSE081636R1 MODULO di alimentazione ABB

Dati dettagliati

Tipo di processore MPC866
Cambiare il tempo in rosso. conf. max 10 ms
Numero di domande per controllore 32
Numero di programmi per domanda 64
Numero di diagrammi per applicazione 128
Numero di attività per controllore 32
Numero di tempi di ciclo diversi 32
Tempo di ciclo per programmi applicativi fino a 1 ms
Flash PROM per archiviazione firmware 4 MB
Fornitura elettrica a corrente continua di 24 V (19,2-30 V)
Consumo di energia + 24 V tipo/massimo 210 / 360 mA
Tipo di dissipazione di potenza: 5,1 W (massimo 8,6 W)
Input dello stato dell'alimentazione ridondante Sì
Batteria di riserva integrata di litio, 3,6 V
Sincronizzazione dell'orologio 1 ms tra controllori AC 800M mediante protocollo CNCP
Coda di eventi nel controller per cliente OPC Fino a 3000 eventi
AC 800M velocità di trasmissione al server OPC 36-86 eventic, 113-143 messaggi di datic
Moduli di comunicazione sul bus CEX 12
Corrente di alimentazione sul bus CEX Max 2,4 A
Cluster di I/O su Modulebus con non rosso. CPU 1 elettrica + 7 ottica
I/O cluster su Modulebus con rosso. CPU 7 ottica
Capacità di I/O sui moduli I/O Modulebus Max 96 (singolo PM862) o 84 (rosso PM862)
velocità di scansione del modulobus 0 - 100 ms (tempo effettivo a seconda del numero di moduli I/O)
Corrente di alimentazione del modulo elettrico 24 V: massimo 1,0 A
5 V: massimo 1,5 A
Canali Ethernet 2
Interfaccia Ethernet Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femmina (8 poli)
Protocollo di rete di controllo MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
Raccomandato backbone della rete di controllo 100 Mbit/s Ethernet commutato
Stabilità dell'orologio in tempo reale 100 ppm (circa 1 ora/anno)
Interfaccia RS-232C 2 (una generale, una per lo strumento di assistenza)
Interfaccia RS-232C (COM3) (solo non rosso) RS-232C, 75-19 200 baud, RJ-45 femmina (8 poli), non otto isolato, supporto completo RTS-CTS
Interfaccia RS-232C (COM4) (solo non rosso) RS-232C, 9 600 baud, RJ-45 femmina (8 poli), otto isolato, senza supporto RTS-CTS

La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, pulsante INIT e un'interfaccia CompactFlash.
La piastra base del controller PM862 ha due porte Ethernet RJ45 (CN1, CN2) per la connessione alla rete di controllo e due porte seriali RJ45 (COM3, COM4).Una delle porte seriali (COM3) è una porta RS-232C con segnali di controllo del modem, mentre l'altra porta (COM4) è isolata e utilizzata per la connessione di uno strumento di configurazione.Interfacce di comunicazione e S800 I/O).

Procedimenti semplici di attacco/distacco della rotaia DIN, utilizzando il meccanismo unico di scivolo e blocco.Tutte le piastre base sono dotate di un indirizzo Ethernet unico che fornisce a ogni CPU un'identità hardwareL'indirizzo può essere trovato sull'etichetta di indirizzo Ethernet attaccata alla piastra di base TP830.

(Solo compatibile con il sistema 800xA 6.0.2, Compact Control Builder 6.0.0-1 e avanti.Per ulteriori informazioni, consultare l'aggiornamento del prodotto.)

Pacchetto comprendente:
2 pezzi PM862, CPU
2 pezzi TP830, piastra base, larghezza = 115 mm
2 pezzi TB807, terminatore ModuleBus
1 pezzo TK850, cavo di estensione CEX-bus
1 pezzo TK851, cavo RCU-Link
2 pezzi Batteria per memoria di riserva (4943013-6) una per ogni controller

Caratteristiche e vantaggi

• certificato ISA Secure
• Affidabilità e semplici procedure di diagnosi dei guasti
• Modularità, che consente un'espansione graduale
• Classe di protezione IP20 senza necessità di involucri
• Il regolatore può essere configurato con il costruttore di controllo 800xA
• Il regolatore ha una piena certificazione EMC
• CEX-Bus sezionato utilizzando una coppia di BC810 / BC820
• Hardware basato su standard per una connettività di comunicazione ottimale
(Ethernet, PROFIBUS DP, ecc.)
• Porte di comunicazione Ethernet integrate
