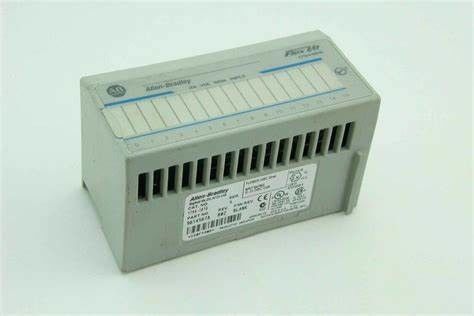

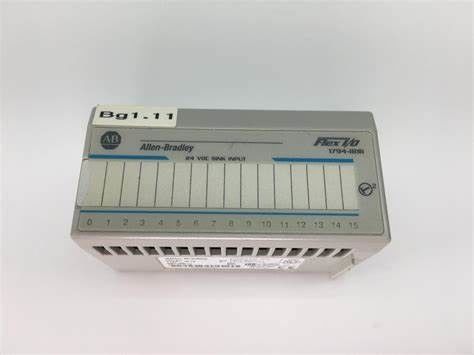

Moduli introdotti dell'ingresso/uscita Digital di 1794-IB16 AB FLEX 16 indicatori di condizione m/c gialli

COLLEGAMENTI del modulo 128 LOGIX del ponte di 1756-ENBT ControlLogix EtherNet/IP

Specifiche

Produttore Rockwell Automation
Marca AB
Temperatura di funzionamento: 0 a 55 C (32 a 131 F)
Dimensione del cavo: Determinato dalla base terminale installata
Montaggio: Ferrovia di BACCANO
Indicatori: 16 indicatori di condizione m/c gialli
Su tensione dello stato, nom: 24 VCC
Su tensione dello stato, massimo 31,2 VCC
Su tensione dello stato, min: 19,2 VCC
Numero degli input: Sedici (16), input d'affondamento
Base terminale: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Descrizione di prodotto: Modulo introdotto di CC di IO della flessione
Temperatura di stoccaggio: -40 a 85 C (- 40 a 185 F)
Vibrazione: 5g @ 10 - 500 hertz
No. 1794-IB16 catalogo/del numero del pezzo
Scossa di funzionamento: 30 g
Tipo di prodotto moduli introdotti dell'ingresso/uscita Digital della flessione
Introduce l'affondamento corrente 16
CC di minuto 10V di tensione dello Su stato
CC massima 31.2V di tensione dello Su stato
Su stato minuto corrente 2.0mA minuto.
Su stato 12.0mA massimo corrente
CC massima 5V di tensione dello Fuori stato
Fuori stato 1.5mA massimo corrente
Impedenza introdotta nominale 4,6 K?
CC corrente 30mA @ 5V di Flexbus
Massimo di CC 31.2V di dissipazione di potere 6.1W @.
UPC 10612598137784

ALTRI PRODOTTI SUPERIORI

Il AB 1794-IB16 è sedici (i 16) moduli di input discreti del canale 24VDC. Questo modulo fa parte della famiglia di prodotto di IO di 1794 flessioni che soprattutto è usata per implementare la soluzione distribuita di IO. Con l'architettura distribuita dell'ingresso/uscita, i moduli dell'ingresso/uscita possono essere installati vicino alla fonte del segnale o del carico determinato. Ciò riduce significativamente così i passaggi di cavi, riduce i costi globali dell'installazione. Inoltre semplifica la manutenzione e contribuisce ad aumento globale nel uptime del sistema di controllo.

Montaggio standard della ferrovia di BACCANO di sostegno 1794-IB16 o montaggio di pannello diretto. Questo modulo è utilizzato con la base terminale in cui i collegamenti del segnale sono terminati. Le basi terminali compatibili sono 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. Ulteriormente, the1794-IB16 richiedono l'uso di un adattatore di comunicazione per il trasferimento dei dati dell'ingresso/uscita al modulo o al regolatore dell'analizzatore del partner. Gli adattatori di comunicazione compatibili sono adattatore di comunicazione di DeviceNet con il numero di catalogo 1794-ADN, adattatore di comunicazione a distanza dell'ingresso/uscita con l'adattatore di numero di catalogo 1794-ASB, di comunicazione di Ethernet con l'adattatore di numero di catalogo 1794-AENT, di comunicazione di Profibus con l'adattatore di numero di catalogo 1794-APB e di comunicazione di ControlNet con il numero di catalogo 1794-ACN.

Il 1794-IB16 ha un assorbimento di corrente 30 di CC di mA @ 5V. I diversi canali di ingresso sono rated10 a 31,2 VCC con tensione in ingresso nominale di 24VDC e sostiene la configurazione dei collegamenti del lavandino. Ogni canale ha una tensione minima dello Su stato di 10VDC e massimo di 31.2VDC mentre la tensione massima dello Fuori stato è 20VDAC. Ha una dissipazione di potere 3,5 di CC di W @ 31.2V e dissipazione termica 11,9 di CC di BTU/hr @ 31.2V.



Il modulo 1794-IB16 ha 16 input d'affondamento correnti con tensione nominale dello Su stato di CC 24V, gamma di tensione dello Su stato di CC 10-31.2V e corrente minima dello Fuori stato 1.5mA. Ha una dissipazione di potere massima di 6.1W a CC 31.2V. Le unità di base terminali compatibili con questo modulo sono i 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Questo modulo sostiene il montaggio della ferrovia o di pannello di BACCANO e sostiene i vari adattatori di comunicazione quali ControlNet, DeviceNet, EtherNet/IP ed ingresso/uscita a distanza universale. Il modulo 1794-IB16 ha 16 LED gialli come indicatori di condizione m/c per ogni canale. I LED indicano il dispositivo di input ed il segnale in uscita corrispondenti. Inoltre ha versioni di XT e di D dei moduli standard per i sistemi diagnostici e gli ambienti estremi che riduce il pannello ed i costi di mantenimento. Ha le 0 - 55 temperature di funzionamento di °F) di °C (32 - 131 e un'umidità relativa senza condensazione di 95% - di 5.

Configurazione di rete di EtherNet/IP
Moduli di comunicazione di EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 regolatori
Adattatori di EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutatori inclusi
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il AB 1756-OF8 è un modulo di uscita analogica che fa parte della piattaforma di ControlLogix. Questo modulo analogico può essere utilizzato per controllare e modulare i dispositivi del campo ed elettrici, trasmettere o ritrasmette i segnali per collegare mediante interfaccia agli strumenti di registrazione di misurazione ed o per qualunque altro scopo.

Che cosa è il numero massimo di 1794-IB16 può io installare con uno (1) scaffale dell'ingresso/uscita della flessione?

Fino a otto (8) 1794-IB16 può essere installato in un singolo scaffale dell'ingresso/uscita della flessione.

Fa il 1794-IB16 la configurazione dei collegamenti di sourcing di sostegno?

No. Il 1794-IB16 sostiene soltanto la configurazione dei collegamenti del lavandino.

Fa il 1794-IB16 gli adattatori di comunicazione dell'ingresso/uscita della flessione di sostegno?

Sì. Sostiene tutti adattatori di comunicazione disponibili dell'ingresso/uscita della flessione.
