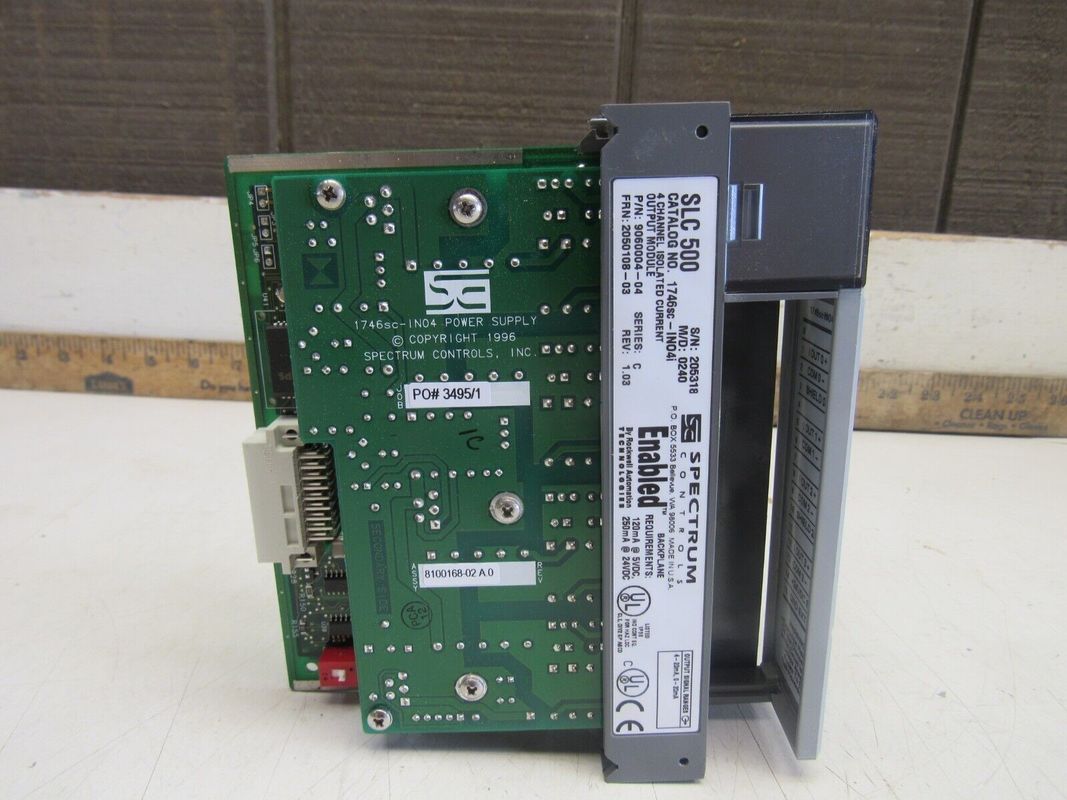

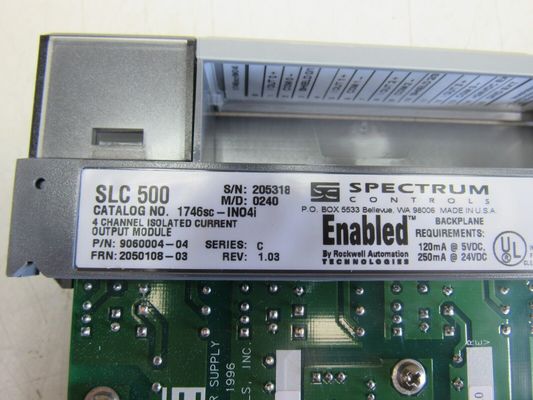

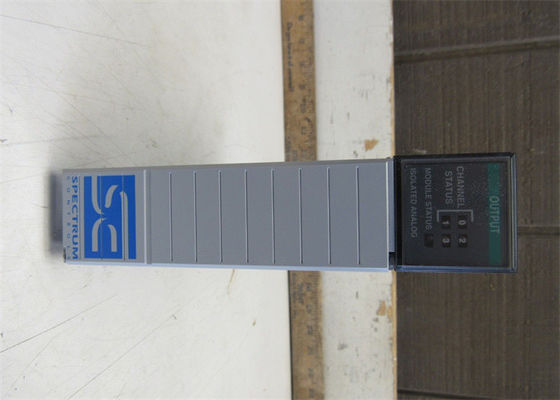

1746sc-INO4I l'analogo di spettro Controls21 mA ha prodotto i gradi dei moduli 0 - 60 centigradi

1746sc-INO4I l'analogo di spettro Controls21 mA ha prodotto i gradi dei moduli 0 - 60 centigradi

Caratteristiche tecniche per 1746sc-INO4I
Produttore Spectrum Controls
Marca AB
No. 1746sc-INO4I catalogo/del numero del pezzo
Tipo di prodotto modulo di uscita analogica
Serie compatibile SLC 500 di Rockwell Automation
Canali 4
No. delle uscite quattro (4), ha isolato
Gamma 0-20 mA, 0-21 mA, 4-20 mA della corrente d'uscita
Il tipo introdotto analogo ha isolato corrente
Bit di risoluzione 16
Corrente di ingresso 0-20 mA
Spettrografia di massa di risposta di punto 1 a 95% di completo
Tensione in ingresso 0-5V
Uscita completa 21 mA
Collegamenti elettrici del campo di isolamento alla superficie posteriore: 500 VCA di isolamento continuo di Manica--Manica: Continuo 500 VCA
Impedenza >1 Mohm dell'uscita
Resistenza massima 500 Mohm
Gradi di temperature ambienti di funzionamento 0 - 60 centigradi
Dissipazione termica 5 watt, massimo
La corrente della superficie posteriore ha richiesto 120 mA a 5 V; 250 mA a 24 V

ALTRI PRODOTTI SUPERIORI

Il 1746sc-INO4I è un modulo di uscita solo corrente analogico dai comandi di spettro. Il modulo ha quattro (4) uscite di isolare-Manica. Il 1746sc-INO4I occupa una scanalatura nel telaio 1746 dell'ingresso/uscita. Il 1746sc-INO4I ricava una corrente di 120 milliampere a 5 volt di CC dalla superficie posteriore, ma minimizzare il carico corrente sulla superficie posteriore, il 1746sc-INO4I può essere collegato con un'alimentazione esterna con una valutazione di tensione di 24 volt di CC. Il 1746sc-INO4I ha un DIP switch per specificare se il modulo ricava il potere dalla superficie posteriore o da un'alimentazione esterna. Quando il DIP switch sul 1746sc-INO4I è messo alla posizione dello SCAFFALE, il modulo ricava il potere dalla superficie posteriore mentre il modulo azionato dai 24 alimentatori in CC esterno di volt, il DIP switch dovrebbe essere messo alla posizione dell'interno.

Il 1746sc-INO4I ricava 5 volt di corrente continua dalla superficie posteriore. Questa valutazione del consumo è stessa quando il modulo è alimentato esternamente. Il modulo ha un blocchetto terminali smontabile di 16 posizioni che accomoda un cavo schermato di twisted pair di Belden 8761. Il 1746sc-INO4I ha una risoluzione di 16 bit, una corrente di 366 Nano-amp per conteggio e una tensione di 320 microvolts per conteggio. Il modello dell'uscita analogica di isolare-Manica 1746sc-INO4I ha i limiti programmabili di automatico-calibratura e stati sicuri, un isolamento optoelectrical di 750 volt di CC (Manica--Manica e campo-collegamento--superficie posteriore). La valutazione termica della dissipazione per il 1746sc-INO4I sta ad un massimo di 4,5 watt, di un tempo massimo dell'aggiornamento di 33,7 millisecondi per tutti i 4 canali parallelamente e di un tempo di reazione di punto di 1 millisecondo. Ulteriormente, il 1746sc-INO4I è classe di UL/CUL I, la divisione 2, i gruppi A, la B, la C, D ed il CE ha certificato.

Il modulo compatibile di SLC 500 con il numero del pezzo 1746sc-INO4I è un modulo di uscita analogica che è fabbricato tramite controllo di spettro. Questo modulo è fabbricato da AB comprende i comandi di spettro del partner.

Comprenda i partner sono AB ha approvato e certificato i partner che forniscono i prodotti compatibili di AB.

L'aspetto di questo modulo somiglia ad un modulo reale di SLC 500. Questo modulo caratterizza quattro (4) canali di uscita analogica di differenziale che fornisce 0-20 mA, 0-21 mA, 4-20 mA nella risoluzione di 16 bit, Na 366 per conteggio. Questo modulo caratterizza le gamme estese dell'uscita, la automatico-calibratura, i limiti programmabili e gli stati sicuri. I dati di questo modulo sono capaci di formattazione al complemento di Two di 16 bit, riportato in scala costruendo le unità, riportate in scala per il formato PID, 1746-NO4 ed i conteggi proporzionali definiti dall'utente. Hanno un'accuratezza di 0,08% di completo a 25 gradi. Celsius e 0,15% a 60 gradi. Celsius.

Questo modulo caratterizza l'affidabilità del sistema aumentata da ogni canale è fornito di 750 VCC di isolamento, eliminante la conversazione di ross di rumore che risultati alla conversione di dati di alta risoluzione del modulo. La stessa valutazione di isolamento è fornita per campo-collegamenti alla superficie posteriore per la protezione dell'unità di elaborazione e dello scaffale.

Questo modulo riduce il costo di sistema mentre l'isolamento del modulo elimina l'uso del segnale esterno che isola i dispositivi. La singola larghezza di scanalatura di questo modulo inoltre conserva la scanalatura di telaio importante.

Questo modulo comprende la progettazione e la tecnologia di Allen-Bradly che permette che funzioni similmente come un modulo di AB. È configurato similmente ad un modulo di SLC 500 con la maggior parte delle caratteristiche inoltre simili ad un modulo di uscita analogica di AB.
