Modulo componente di IC695ALG626 GE del regolatore di automazione programmabile di PACSystem RX3i
Specifiche per il controllore logico programmabile IC694MDL660 dello SpA
Marca GE Fanuc
Produttore GE Fanuc
Produttore GE Intelligent Platforms (precedente); Emerson Automation (corrente)
Serie PACSystem RX3i
Serie PACSystem Rx3i
Numero del pezzo IC694MDL655
Modulo di input discreto di descrizione di prodotto
No dei canali trentadue (32)
Numero del pezzo IC694MDL660
Tipo modulo introdotto
Input 32
No. dei gruppi dell'uscita quattro (4)
No. dei gruppi otto (8) canali per gruppo
CC di tensione nominale 24V
Canali per gruppo otto (8)
Cablaggio il positivo di configurazione/logica negativa
Gamma del segnale in ingresso 0-30 VCC
Gamma di tensione in ingresso 0-30 VCC
Isolamento: Campo alla superficie posteriore -250 VCA (ottico) continui; 1500 VCA per un minuto; Gruppo per raggruppare - 250VAC continuo; 1500 VCA per un minuto
Tensione in ingresso di termine nominale 24 VCC
Di isolamento 250V CA CA e 1500V al minuto
Tensione in ingresso nominale 24 VCC
Corrente di ingresso 7,0 mA a tensione nominale
Assorbimento di corrente 195 mA @ 5VDC; 224 mA @ 24 VCC
Tempi introdotti 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms del filtro
Corrente massima 4,78 A di afflusso per spettrografia di massa 10
Su tensioni dello stato 11,5 - 30 VCC
Consumo di energia 300 mA
Fuori da tensioni dello stato 0 - +5 VCC
Strumenti diagnostici sì. Blocchetto terminali che riferisce al CPU
Assorbimento di corrente 300 mA
Sulla corrente dello stato 3,2 mA
Corrente di ingresso 7 mA per canale
Tempi introdotti 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms del filtro, selezionabili per modulo
Fuori dalla corrente dello stato 1,1 mA
CPU 2,90 di compatibilità RX3i o maggior
Su tempo di reazione 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (secondo la regolazione del filtro)
Su tempo di reazione, tipico secondo il tempo selezionato del filtro
Fuori da tempo di reazione 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (secondo la regolazione del filtro)
Su tempo di reazione, massimo secondo il tempo selezionato del filtro
Attivo di stato di ciclo di vita del prodotto
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver |
Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse |
Emerson VE, kJ |
| Honeywell TC, TK |
Moduli IC di GE - |
| Modulo di ABB |
Modulo 1756-, 1759 di ab - touch screen 2711- |
| SIG. dell'azionamento di Mitsubishi, motore ha -, HC |
Emerson MoudlesVE-, kJ - |
| Motore A0-, azionamento di Fanuc |
Trasmettitore EJA- di Yokogawa |
| Trasmettitore 3051- di Rosemount |
Modulo 140- di Schneider |
| Motore di Panasonic, azionamento MH |
Modulo 6ES-, touch screen 6AV- di Siemens |

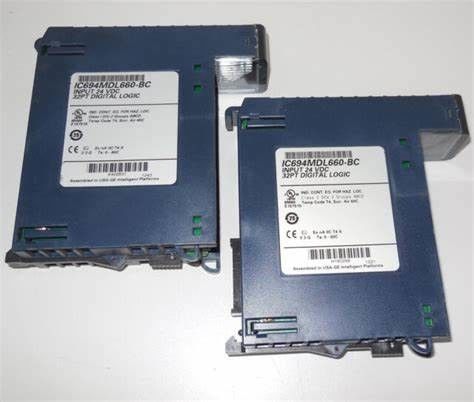

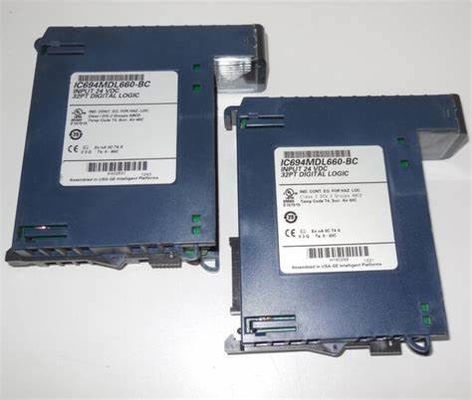

Il IC694MDL660 è un modulo componente della famiglia che del regolatore di automazione programmabile di PACSystem RX3i (PAC) questo modulo originalmente è prodotto dalla piattaforma intelligente di GE, ora attualmente sotto Emerson Automation. Questo modulo è un'alta densità, trentadue (32) canali di ingresso del punto con isolamento del gruppo specificamente, quattro (4) i gruppi dell'input di otto (8) canali ciascuno. Il IC694MDL660 è destinato per accettare una tensione del segnale in ingresso di 0-30 VCC con un input nominale di 24 VCC con una corrente di ingresso di 7,0 mA per punto a tensione nominale. Ogni canale di questo modulo ha una gamma di tensione dello Su stato di 11.5-30 VCC mentre la tensione dello Fuori stato è di 0-5 VCC. La corrente massima dello Su stato è di 3,2 mA mentre la corrente massima dello Fuori stato è di 1,1 mA. I tempi configurabili del filtro possono anche essere selezionati per regolare ogni canale di ingresso. I filtri selezionabili dall'input quali 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms permettono al modulo di trascurare la rilevazione del falso positivo e del falso negativo che sono causati normalmente dai fattori ambientali e meccanici quali polvere e il debounce. Le regolazioni selezionate del filtro si trasformano nel tempo di reazione avanti/stop dei punti di informazioni. Questo modulo richiede l'uso dei blocchetti terminali ad alta densità particolarmente stile scatola con il numero di catalogo IC694TBB032 o stile primavera con il blocchetto terminali della parte anteriore di numero di catalogo IC694TBS032. Ogni canale di ingresso ha dedicato gli indicatori dell'input LED che descrivono lo stato di logica del dispositivo. La logica 1 è descritta quando il LED è illuminato che indica che il canale di ingresso attivamente sta ricevendo altrimenti la corrente di ingresso, il LED è inattivo.
Il modulo di input IC694MDL660 è un modulo di input di logica che è stato fabbricato da automazione di GE Fanuc ed è stato incluso in serie di RX3i PACSystem. È fatto per essere usato con gli scaffali di RX3i. Questo modulo viene con 32 input che possono funzionare nell'ambito di logica positiva o negativa. Questi input sono divisi nei gruppi differenti e ciascuno di loro può funzionare ad una tensione massima di 30 volt. I 4 gruppi di input ciascuno hanno loro collegamento comune. La valutazione di tensione di isolamento fra questi gruppi va su a 250 volt volt continui e fino a 1500 di CA di CA per 1 minuto. Il modulo di input di logica di automazione IC694MDL660 di GE Fanuc viene con una tensione di 24 volt di CC e ciascuno degli input funziona con una gamma di tensione in ingresso che va 0 - 30 volt di CC.
Il modulo di input di logica di automazione IC694MDL660 di GE Fanuc viene con i tempi selezionabili del filtro dall'input che vanno 0,5 millisecondi - 100 millisecondi. I tempi di reazione avanti/stop saranno fissati dopo che gli utenti hanno stabilito un tempo del filtro. Il modulo ha un consumo di energia di 300 milliampère, compreso tutti gli input. Il modulo di input di logica di automazione IC694MDL660 di GE Fanuc include uno strumento di sistemi diagnostici che consiste di un blocchetto terminali che rapporti direttamente al CPU di RX3i. Il modulo ha una corrente di 7,0 milliampère per input alla tensione nominale. Uno dei requisiti dell'applicazione corretta di questo modulo è che deve essere attaccato ad un CPU di RX3i che è rilasci 2,90 o successivamente. Non deve essere usato con un CPU di serie 30-90 poiché non è compatibile. La risoluzione del modulo è 48 bit dell'input e 16 bit dell'uscita.
Simili prodotti del controllore logico programmabile IC695ALG626 dello SpA
BORDO DI RIFERIMENTO IC3600AVRA1
IC3600AVSA1 BORDO DI VOLUME REL
IC3600AVSB1 SI RIFERISCONO A ARGO/HOUSTON
IC3600AVSD1 VOLUME REL BD
CONTO IC3600CCCA1. RADDRIZZATORE
IC3600DAEA1 IC3600DAEA
ASM DEL CIRCUITO IC3600DBMA1
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
CARTA DI ESTENSIONE IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART DI ICR607D104A
IC3600DJBB1 IC3600DJBB
INTERFACCIA IC3600DLIG DI IC3600DLIG1 DIO
INTERFACCIA RADIO IC3600DLIJ DI IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
INTERFACCIA IC3600DLIL DI IC3600DLIL1 DIO
LINEA DI DATI IC3600DLPC1 TIRARE SU
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART DI ICR607D104A
IC3600DSPB1 CARD-PART di 68B9453211
IC3600EPSA1 REGOLATORE IC3600EPSA
IC3600EPSAB1
REGOLATORE IC3600EPSB di IC3600EPSB1 100V
IC3600EPSC1 INVTR. DOTT. IC3600EPSC
IC3600EPSD1 28V PS. IC3600EPSD
INDICATORE IC3600EPSE1
CARTA IC3600EPSE DELL'INDICATORE IC3600EPSE2
ALIMENTAZIONE ELETTRICA IC3600EPSH1 BD IC3600EPSH
MODULO IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, ALIMENTAZIONE ELETTRICA 28V
ALIMENTAZIONE ELETTRICA IC3600EPSN3 BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
REGOLATORE IC3600EPSS DI IC3600EPSS1 50VTO-12V
MODULO IC3600EPSU1
ALIMENTAZIONE ELETTRICA IC3600EPSV1 IC3600EPSV
BORDO IC3600EPSW DEL REGOLATORE IC3600EPSW1
FAQ per IC694MDL660
1. Che cosa sono il tempo a disposizione selezionabile del filtro al IC694MDL660?
I tempi selezionabili del filtro sono 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms.
2. Che cosa è il ange di tensione in ingresso del IC694MDL660?
La gamma di tensione in ingresso di IC694MDL660 è di 0-30 VCC.
3. Quanti canali di ingresso fa il IC694MDL660 hanno?
Il IC694MDL660 ha trentadue (32) canali di ingresso.
1. Che cosa è il blocchetto terminali smontabile compatibile per il IC694MDL660?
Il IC694MDL660 è compatibile richiede l'uso dell'uno o l'altro stile scatola con il numero di catalogo IC694TBB032 o stile primavera con il blocchetto terminali della parte anteriore di numero di catalogo IC694TBS032.
2. È il LED indicatori di condizione m/c disponibili al IC694MDL660?
Sì. Ci sono 32 indicatori di stato LED disponibili al IC694MDL660.
3. Che cosa è la corrente di ingresso del IC694MDL660?
La valutazione della corrente di ingresso IC694MDL660 è di 7,0 mA.
