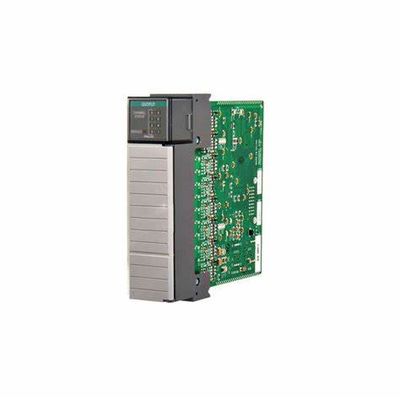

1746-NO8V Modulo di uscita analogica SLC 500 di AB a 16 bit 320 μV/conto

1746-NO8V Modulo di uscita analogica SLC 500 di AB a 16 bit 320 μV/conto

Specifiche tecniche per il 1746-NO8V
Produttore Rockwell Automation
Parametri opzionali dei dati di uscita Limiti di scala definiti dall'utente Limiti di chiusura di uscita Limiti di allarme di uscita Velocità/limite della rampa Valore predefinito del guasto Comportamento di uscita in condizioni di guasto (reset, hold,Preset) Alarmi di blocco
Formati di dati SLC Unità ingegneristiche scalate Scalate per PID Conteggi proporzionali Formato 1746-NO4 Scala definita dall'utente
Backplane Consumo di energia 5,6 W
Consumo di corrente di fondo 120 mA a 5V dc 160 mA a 24V dc (J4 jumper impostato su RACK) 0 mA a 24V dc (J4 jumper impostato su EXT)
Cassa compatibile Qualsiasi slot del telaio 1746 tranne lo slot 0
Codifica di uscita da -32,768 a +32,767
b. sistemi di controllo della tensione di uscita, compresi i dispositivi di controllo della tensione di uscita e i dispositivi di controllo della tensione di uscita.

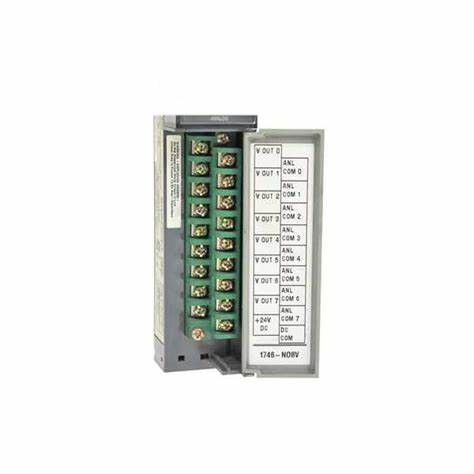

Cablaggio di uscita
Brand AB
Numero di parte/catalogo n. 1746-NO8V
Serie SLC 500
Tipo di modulo Modulo di uscita analogo
Risoluzione a 16 bit 320 μV/conteggio
Prodotti 8
Corrente di fondo (5 volt) 120 milliampere
Corrente di fondo (24 volt) 160 milliamperi
Tempo di aggiornamento 540 microsecondi/8 canale
Risposta passo 1 millisecondo
Risposta passo 60 millisecondi dentro, 2,5 millisecondi fuori
UPC 10781180054560
UPC 10781180054577

Altri prodotti superiori

Configurazione della rete EtherNet/IP
Moduli di comunicazione EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
Il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
Controller CompactLogix 5370
Adattatori EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruttori incorporati
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il cavo AB 1746-C7 è un cavo di alimentazione a nastro che collega i controller e il telaio.Quando si utilizza il cavo 1746-C7 per collegare i controller SLC 500Quando si utilizza il cavo per collegare le sorgenti di alimentazione AB 1746-P4, la distanza massima tra le sorgenti è di 2,5 pollici.Il cavo 1746-C7 misura 6 pollici di lunghezzaEsso deve essere utilizzato solo per collegare il telaio e i controller fianco a fianco, non in una formazione impilata con un telaio o un controller sopra l'altro.

Il cavo 1746-C7 è il più adatto per collegare i telai AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.il cavo 1746-C7 può collegare tra loro 2 telai 1746-A4, può collegare il telaio 1 1746-A4 a qualsiasi altro telaio elencato).

Domande frequenti per 1756-PB75
Qual è la differenza tra il 1756-PA75 e il 1756-PB75?

Il 1756-PA75 funziona quando viene alimentato con 85-264VAC mentre il 1756-PB75 è alimentato da una tensione di alimentazione esterna 18-32VDC.

Posso usare questa fonte di alimentazione come fonte di tensione dei componenti del pannello?

No, questo alimentatore e' destinato solo al telaio ControlLogix.

Quali sono i telai ControlLogix compatibili per l'uso con il 1756-PB75?

I telai compatibili sono 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
