Descrizione del prodotto

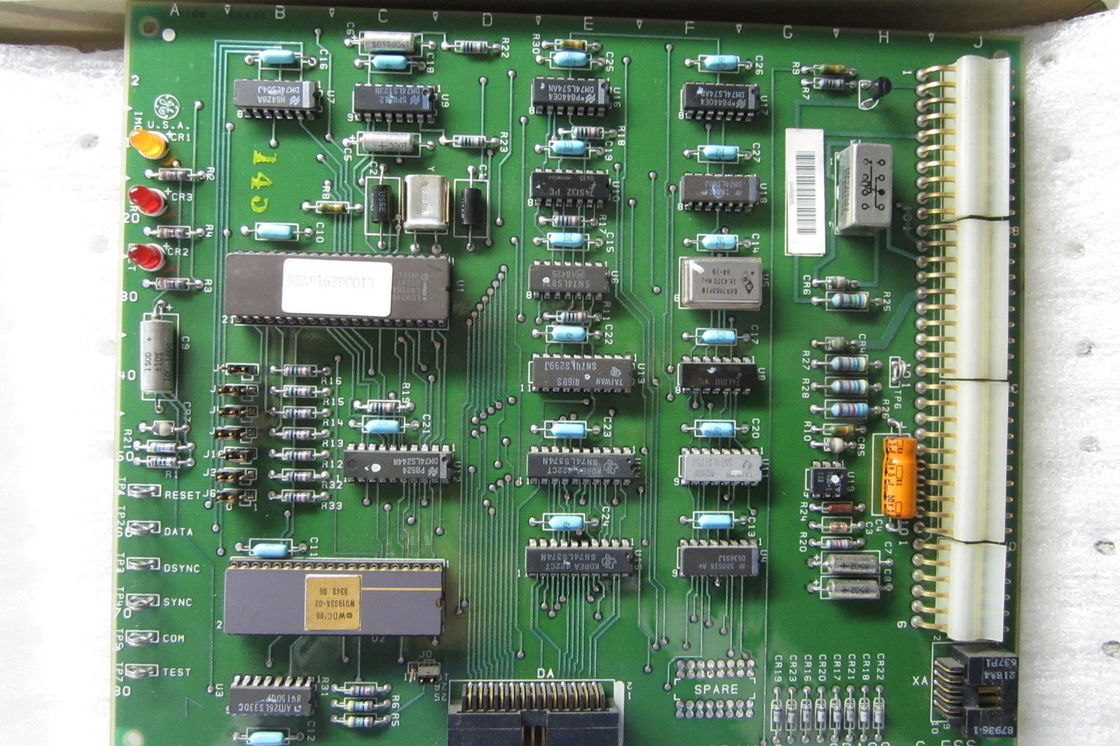

La DS3800HIOB è una scheda di circuito stampato di GE.

Il DS3800HIOB ha le seguenti specifiche:

Il primo è ambra, etichettato "Imok", gli altri due sono rossi, etichettati "ADR" e "LACT".

è contrassegnato dal A al J sul bordo superiore

è contrassegnato da 10 a 80 in incrementi di dieci sul bordo sinistro

ha un Intel LD8748 Eprom situato a U1

dispone di un totale di otto interruttori, sette dei quali sono posizionati in linea verticale con la possibilità di essere posizionati a 0 o 1.e si siede a "in" o "out". "

ha sette punti di prova. Sei di questi sono situati lungo il bordo sinistro della scheda e sono etichettati, dall'alto verso il basso, Reset, Data, Dsync, Sync, Com e Test.Il settimo TP si trova dall'altra parte della lavagna ed è etichettato "101." Vale la pena notare che questo TP è contrassegnato con "TP6", mentre il TP "test" è contrassegnato con "TP7".

con un circuito integrato SN74LS244N Dip situato a U12

ha più circuiti integrati, alcuni dei quali sono stati specificati.

il circuito situato a U5 è un chip oscillante impostato a 18,4320 mHz

ha più condensatori, tra cui un condensatore a 50 v 5 μf verso il centro destro della scheda.

è progettato con numerose resistenze metalliche a pellicola coperte di ceramica di valori diversi.

ha due linee di 8 serie di PTH (fori di rivestimento) situate vicino al bordo inferiore della scheda.

ha un connettore maschio multipin situato sul bordo inferiore della scheda.

lo strato superiore della tavola è spaccato agli angoli, mentre lo strato inferiore è perforato agli angoli.

ha un transistor

ha un interruttore

corrisponde a un connettore PCB (maschio) a 90 gradi che corre lungo la maggior parte di quel bordo della scheda.
