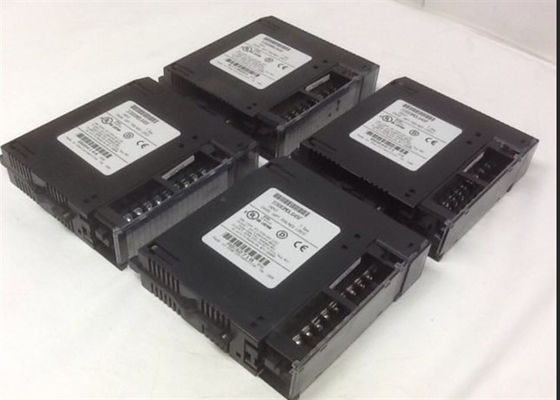

GE FANUC IC693ALG391 SERIE 90-30 PLC MODULO di uscita analoga

Specifiche tecniche per IC693ALG391

Marchio GE Fanuc
Segnale di uscita analogico 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
Produttore GE Fanuc (ex); Emerson Automation (attuale)
Serie Serie 90-30
Tasso di aggiornamento del canale 5 ms
Serie Serie 90-30
Numero di parte IC694ALG391
Risoluzione di uscita analogica da 4 a 20 mA 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1,25 mV

(1 LSB = 1,25 mV)
Segnali di uscita 0-20 mA / 4-20 mA
Descrizione del prodotto Modulo di uscita analogico
Numero di canali Due (2) canali di uscita
Accuratezza di uscita analogica: da 4 a 20 mA 8μA a 25oC (77oF); da 0 a 20 mA 10μA a 25oC (77oF); da 1 a 5 V 50 mV a 25oC (77oF); da 0 a 5 V 50 mV a 25oC (77oF)
Risoluzione digitale 12 bit, tipica
Intervallo 4-20 mA, 0-20 mA
Assunzione di corrente 30 mA @ 5 VDC; 215 mA @ 24 VDC (connessione di fondo o fornita dall'utente)
Risoluzione analogica da 4 a 20 mA 4μA (1 LSB = 4μA); da 0 a 20 mA 5μA (1 LSB = 5μA); da 1 a 5 V 1 mV (1 LSB = 1 mV); da 0 a 5 V 1,25 mV (1 LSB = 1,25 mV)
Tensione di alimentazione (nominale) +24 VDC, da +24 VDC isolati sul backplane o fonte di tensione fornita dall'utente, e +5 VDC dal backplane
Intervallo di tensione di alimentazione esterna da 20 a 30 VDC (24 VDC tipici)

Intervallo di tensione di alimentazione esterna da 20 a 30 VDC
Tasso di aggiornamento 5 ms
Isolamento 1500 VAC
Indicatori di stato Modulo OK
Rate di aggiornamento 5 ms tutti i canali
Fabbrica di taratura tarato a 4μA per conteggio
Larghezza del modulo 1 slot
Risoluzione a 4-20 mA 4 microamperi
Accuratezza assoluta da 4 a 20 mA ± 8 μA a 25°C (77°F); da 0 a 20 mA ± 10 μA a 25°C (77°F); da 1 a 5 V ± 50 mV a 25°C (77°F);0 a 5 V ± 50 mV a 25°C (77°F)
Isolamento, campo a lato logico 1500 VAC per 1 minuto
Status del ciclo di vita del prodotto interrotto
Corrente di bus 30 mA da alimentazione +5V; 215 mA da alimentazione di backplane isolato +24 VDC o alimentazione utente
Risoluzione a 0-20 mA 5 microamperi
Stato del ciclo di vita del prodotto Interrotto/obsoleto
Tensione massima di conformità 25 volt

Consumo interno di energia 30 mA a 5 VDC, 215 mA a 24 VDC Isolato
Stato del ciclo di vita del prodotto* Interrotto/obsoleto

L'IC694ALG391 è un modulo di uscita analogo precedentemente prodotto da GE Fanuc Automation, ora acquisito da Emerson Automation.Questo modulo è un singolo modulo slot con due (2) canali di uscita analogici che genera segnali di uscita di tensione e corrente come segnali elettrici 0-20 mA / 4-20 mA e 1-5VDC / 0-5 VDCQuesto modulo è dotato di risoluzioni specifiche, in particolare 4μA (1 LSB = 4μA) a 4-20 mA; 5μA (1 LSB = 5μA) a 0-20 mA; 1 mV (1 LSB = 1 mV) da 1 a 5 VDC e 1,25 mV (1 LSB = 1,25 mV) a 0-5 VDC.Questo modulo è utilizzato in particolare per azionare dispositivi di controllo di modulazione come le valvole di controlloPuò anche essere utilizzato per la ritrasmissione di segnali e l'interfaccia con contatori a pannello, registratori di dati e altri elementi riceventi.L'IC694ALG391 è installato in qualsiasi punto di montaggio I/O di una piastra base a 5 e 10 slotEsso ha un unico indicatore di stato OK del modulo che mostra lo stato operativo del modulo.La precisione assoluta del modulo è di 8 μA a una temperatura di funzionamento di 25 °C (77 °F) quando configurato per 4 a 20 mA; 10 μA a 25 °C (77 °F) per la configurazione da 0 a 20 mA; 50 mV a 25 °C (77 °F) per il funzionamento da 1 a 5 V e 50 mV a 25 °C (77 °F) per il funzionamento da 0 a 5 V.L'IC694ALG391 ha un consumo interno di energia di 30 mA dall'alimentazione +5V e 215 mA dall'alimentazione +24 VDC isolata o dalla fonte di alimentazione fornita dall'utente.

L'IC693ALG391 è un PLC della serie 90-30, modulo di uscita analogo che fornisce segnali di uscita di corrente da 0 a 20 mA / 4 a 20 mA e segnali di uscita di tensione da 1 a 5 VDC / 0 a 5 VDC.Questo modulo è stato precedentemente prodotto da GE Fanuc AutomationIl modulo ha due (2) canali di uscita analogici con risoluzione di 4μA (1 LSB = 4μA) a 4-20mA; 5μA (1 LSB = 5μA) a 0 a 20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 V; 1.25 mV (1 LSB = 1.25 mV) da 0 a 5 V con assunzione di corrente di fondo di 30 mA da alimentazione a +5 V e 215 mA da alimentazione a fondo isolato +24 VDC o da alimentazione dell'utente.
