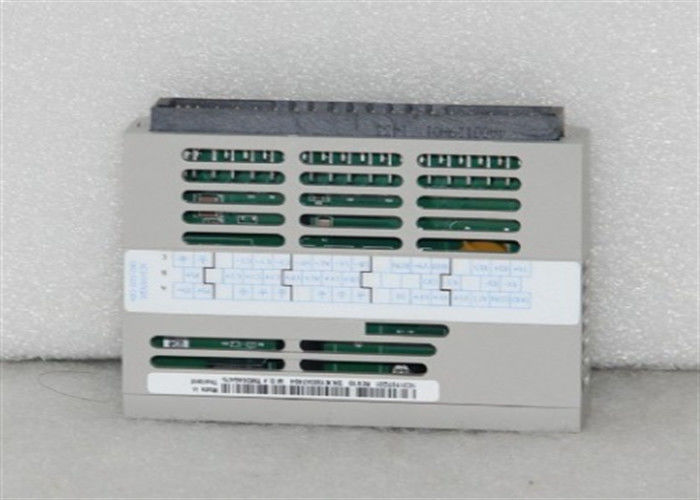

GE FANUC IC693ALG442 Canali di uscita a fine singolo che forniscono da 0 a +10 V
Specifiche tecniche per IC693ALG442
Precisione 0,25% a 25 gradi Celsius
Descrizione del prodotto Modulo di combinazione corrente/tensione analogica
Stato del ciclo di vita del prodotto* Interrotto/obsoleto
Marchio GE Fanuc
Numero di parte IC693ALG442
Serie Serie 90-30
Descrizione del prodotto Modulo di combinazione corrente/tensione analogica
Numero dei canali di uscita 2, a una sola estremità
Tasso di aggiornamento 4 millisecondi
Distanza di corrente di uscita 0-20 mA, 4-20 mA
Risoluzione a 4-20 mA 0,5 microampere
Risoluzione a 0-20 mA 0,625 microampere
Numero di canali di ingresso 4 differenziale
Tasso di aggiornamento 8 millisecondi
Intervallo di ingresso -0-10 Volt, -10-10 Volt
Risoluzione a 0-10 V 2,5 mV
Risoluzione da -10 a 10 V 5 mV
Impedenza di ingresso 800 K Ohm
Intervallo di tensione di alimentazione esterna da 20 a 30 VDC (tipicamente 24 VDC)
Su IC693ALG442
L'IC693ALG442 è un modulo combinato della piattaforma PLC (Programmable Logic Control) della serie 90-30 di GE Fanuc.
Essendo un modulo combinato, questo modulo è progettato con quattro (4) canali di ingresso compatibili da 0 a +10 volt (unipolari),
- 10 a +10 volt (bipolare), da 0 a 20 mA, da 4 a 20 mA e da 4 a 20 mA Segnali di ingresso potenziati e due uscite analogiche
che forniscono segnali di uscita da 0 a +10 volt (unipolari), da 10 a +10 volt (bipolari), da 0 a 20 mA, da 4 a 20 mA.
I canali di ingresso supportano ingressi differenziali con ciascun canale che mostra un tasso di aggiornamento di 8 ms.
la risoluzione comprende 5 μA (1 LSB = 5 μA) per 0-20 mA; 5 μA (1 LSB = 5 μA) per 4-20 mA e 5 μA (1 LSB = 5 μA) per 4-20 mA,
con una precisione assoluta di ± 0,25% della scala completa @25°C (77°F) e ± 0,5% della scala completa rispetto al funzionamento specificato
intervallo di temperatura.
I canali di uscita sono uscite a singolo termine con velocità di aggiornamento di 4 ms e risoluzione individuale di 0,625 μA
(1 LSB = 0,625 μA) e 0,5 μA (1 LSB = 0,5 μA) per 4-20 mA e con una precisione assoluta di ± 0,1% della scala completa @25°C (77°F),
tipica; ± 0,25% della scala completa @25°C (77°F), (massimo); e ± 0,5% della scala completa nell'intervallo di temperatura di funzionamento
(massimo).
Questo modulo richiede una tensione di alimentazione esterna da 20 a 30 VDC con un valore nominale di 24 VDC e un'ondulazione di tensione ammissibile di
Questo modulo ha un consumo di energia di 95 mA da alimentazione interna +5V e 129 mA da alimentazione esterna.
Il modulo di combinazione corrente/tensione analogica IC693ALG442 offre 2 intervalli di corrente da 4 a 20 milliamperi o da 0 a 20 milliamperi.
La modalità unipolare può ridimensionare i dati dell'utente e tale modalità è
In questo modo, il modulo di controllo viene utilizzato per l'invio di informazioni di stato e aggiornamenti ai PLC, come i dati di prestazione del dispositivo.
Modulo, rilevamento di sovraccarico di fili aperti, aggiornamenti dello stato dell'allarme e aggiornamenti dello stato della potenza del sistema che è
Il modulo di combinazione IC693ALG442 consuma 95 milliamperi di corrente da una corrente interna di +5 Volt
Il blocco di 20 terminali di connessione che consuma 129 milliamperi di corrente da un alimentatore esterno dell'utente.
Se riceve un valore che è al di fuori del suo range,
si converte tale valore nel valore valido più vicino per inviarlo all'ADC. entrambe le uscite sono impostate sulla modalità di funzionamento standard
di default.
