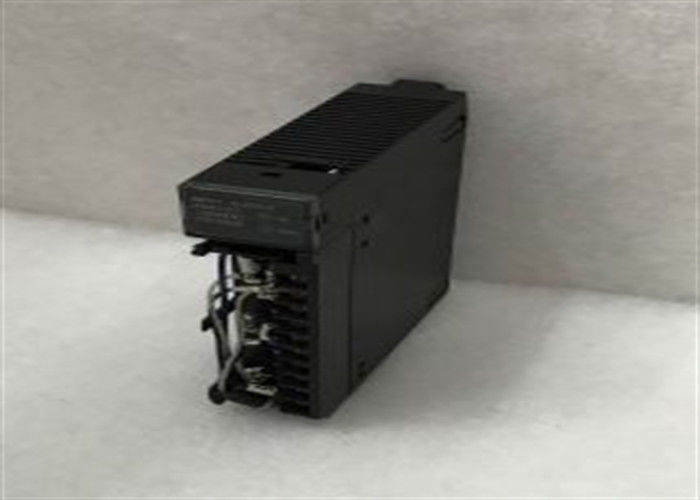

GE FANUCIC693CPU313SERIE 90-30 CONTROLLERE LOGICO programmabile
TSpecificativi tecnici per IC693CPU313
Produttore GE Fanuc
Serie Serie 90-30
Descrizione del prodotto Piastra base della CPU incorporata
Numero di parte IC693CPU313
Numero di slot I/O Cinque (5)
Tipo di prodotto Piastra base con CPU incorporata
Numero di slot di alimentazione Uno (1)
Scatena per la piastra di base di espansione Nessuna
Numero di slot 5
Tipo di CPU Turbo CPU
Memoria utente 12 Kbyte
Temperatura di funzionamento da 32 a 140 gradi Fahrenheit
Tipo di processore 80188
Numero di porti 1
Velocità di scansione tipica 0,6 ms per 1K di logica booleana
Processore tipo 80188 Processore
Velocità del processore 10 MHz
Velocità del processore 10 megahertz
Espandibile Nessuna
Stato del ciclo di vita del prodotto* Interrotto/obsoleto
Punti di ingresso discreti - %I 160 (massimo - ingressi + uscite combinati)
Punti di uscita discreti - %Q 320 (massimo - input + output combinati)
Input analogici - %AI 64 parole
Prodotti analogici - %AQ 32 parole
Portate seriali integrate 1 (utilizza il connettore sull'alimentazione del PLC). Supporta i protocolli SNP slave e SNP-X slave
Carico di corrente: 410 mA
Tensione del bus: +5VDC
Su IC693CPU313
L'IC693CPU313 è una piastra base con CPU turbo incorporata dalla serie 90-30 di GE Fanuc's Programmable Logic Controller (PLC)
La CPU incorporata in questo modulo è classificata come CPU Turbo con una velocità di scansione tipica di 0,6 ms per 1K di logica booleana.
Inoltre, l'IC693CPU313 ha una memoria utente massima di 12KB (6Kbyte prima del rilascio 7).
Il processore IC693CPU313 è 80188 con velocità di elaborazione di 10 MegaHertz.
(output) %I punti di ingresso e 160 (massimo - output combinati + input) %Q punti di output.
contenente 64 parole per l'input analogo e 32 parole per l'output analogo.
L'IC693CPU313 è una piastra base non espandibile con CPU e non supporta moduli PCM e CCM.
Questa unità supporta un port seriale integrato che supporta i protocolli SNP e SNP-X.
le istruzioni relative al registro di cambio, nonché le istruzioni relative al timer e al contatore.
L'IC693CPU313 ha un'alimentazione di carico di 430 MA @ 5VDC.
Inoltre, un supercondensatore o un condensatore ad alta carica è installato all'interno della piastra base che
Questo condensatore prende il sopravvento quando l'alimentazione viene rimossa o quando
L'alimentazione di ingresso alla piastra base è interrotta.
che non richiede energia per ripristinare il suo contenuto.
La piastra base GE Fanuc IC693CPU313 è una piastra base a 5 slot nella linea di prodotti GE Serie 90-30 con una CPU integrata.
Le piastre base serie 90-30 sono costruite per ospitare moduli CPU separati, ma la piastra base IC693CPU313 viene fornita con il suo Turbo
Questo modulo di base può essere utilizzato per creare una varietà di serie 90-30 PLC o logica programmabile
sistemi di controllo collegandosi ad altri componenti PLC della serie 90-30 di GE quali moduli opzionali e diversi tipi di
Tuttavia, non è compatibile con dispositivi CCM e PCM.
La CPU è un processore 80188 che opera a una velocità di 10 MegaHertz.
per le piastre base che sono state fabbricate prima della versione 7 ed è di 12 KB per le piastre base che sono state fabbricate in
Rilascio 7 e oltre.
La piastra base a 5 slot della serie 90-30 di GE Fanuc IC693CPU313 con una CPU Turbo incorporata funziona a una temperatura compresa tra 32
Viene fornito con una porta che supporta i protocolli SNP e SNP-X.
E che utilizza un connettore che si trova sull'alimentazione PLC. Oltre alle 5 slot che ospitano diversi moduli opzionali,
la piastra base IC693CPU313 ha una fessura extra sul bordo sinistro che non è numerata come le altre fessure e che viene utilizzata solo per
La piastra base IC693CPU313 supporta la RAM e può anche ospitare EPROM ed EEPROM per
applicazioni specifiche.
