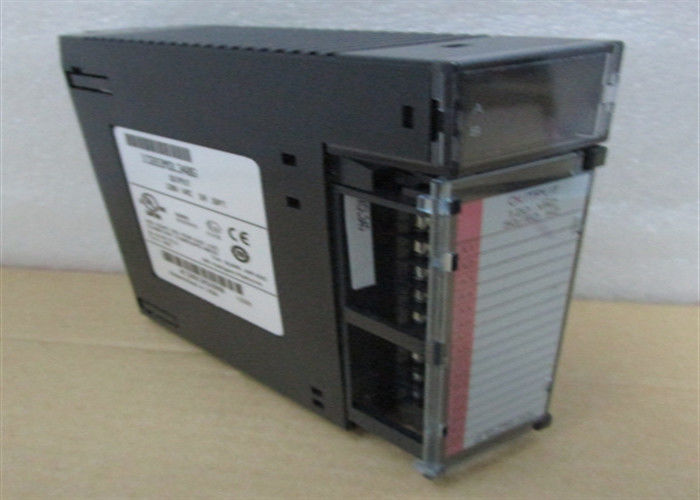

GE FANUC IC693MDL340 Modulo di uscita discreto 16 canali 85 - 132 VAC

GE FANUCIC693MDL340TIPICAL SCAN RATE SERIES 90-30 MODULO del processore



Specifiche tecniche per IC693MDL340

Marchio	GE Fanuc
Serie	Serie 90-30
Produttore	GE Fanuc
Descrizione del prodotto	Modulo di uscita discreto
Numero della parte	IC693MDL340
Numero di canali	Sedici (16)
Marchio	GE Intelligent Platforms/GE Fanuc
Numero di gruppi	Due (2)
Tipo di prodotto	Modulo di uscita
Numero di canali per gruppo	Otto (8)
Tensione nominale	120 V CA
Intervallo del segnale di uscita	85-132 VAC
Intervallo di tensione di uscita	da 85 a 132 V AC
Voltaggio nominale di uscita	120 VAC
Frequenza	da 50 a 60 Hz

Corrente di uscita per punto	0.5 A
Prodotti	16
Corrente di uscita per gruppo	3Alle ore 00.
Isolamento tra lato campo e lato logica	1500 V
Corrente di ingresso	20 A per un ciclo
Isolamento tra ciascun gruppo	500 V
In tempo di risposta	1 ms
Max. Diminuzione della tensione di uscita	1.5 V
Tempo di risposta di spegnimento	1⁄2 ciclo
Corrente di perdita di uscita massima	2 mA a 120 V CA
Isolamento	1500 volt tra lato campo e lato logica; 500 volt tra ciascun gruppo
Min. Corrente di fuoriuscita	1 ms
Corrente di carico minima	50 mA
Stato del ciclo di vita del prodotto	Interrotto/obsoleto





Circa IC693MDL340

L'IC930MDL340 è un modulo di uscita discreto della serie 90-30.Questo modulo dispone di sedici (16) canali di uscita con ciascun canale in grado di fornire una tensione di uscita nominale di 120 VAC e una corrente di uscita nominale di 0.5 A.

Questo modulo dispone di due (2) gruppi di canali di uscita, ciascuno dei quali ha otto (8) canali.

L'IC930MDL340 è tipicamente utilizzato per alimentare carichi elettrici come bobine di relè, lampade pilota e altri dispositivi elettrici a bassa corrente nominale.Viene utilizzato per implementare comandi di output a seguito dell'elaborazione della logica dell'utente scaricata sulla CPUHa una corrente di uscita massima di 3 A per gruppo e una corrente di carico minima di 50 mA.

Altre caratteristiche di uscita di questo modulo includono una corrente massima di 20 A per un ciclo e una corrente minima di carico di 50 mA. Ha un calo di tensione di uscita di 1.5 VAV e corrente di perdita di uscita massima di 2 mA a 120 VAC di tensione nominaleOgni canale di uscita ha un ritardo massimo di transizione di 1 ms e un ritardo del segnale di spegnimento di 1⁄2 ciclo.

L'IC930MDL340 è dotato di un indicatore di stato individuale per ciascun canale di uscita, che mostra lo stato operativo di ciascun canale di questo modulo di uscita.E'stato anche fornito con indicatore di fusibile LED che si attiva quando il fusibile interno è soffiato.

Il modulo GE Fanuc IC693MDL340 è un modulo di uscita prodotto come parte della linea di prodotti GE Intelligent Platforms/GE Fanuc Series 90-30.5 Amps di corrente nominale e fornisce 16 punti di uscita in 2 gruppi separatiIl modulo IC693MDL340 consente di utilizzare ciascun gruppo con una fase indipendente dell'alimentazione CA.Entrambi i beni comuni possono anche essere alimentati con la stessa alimentazioneOgni gruppo ha una miccia da 3 Ampere per la protezione, così come un snubber RC per le uscite per proteggerle dal rumore elettrico transitorio della linea elettrica.

Il modulo GE Fanuc IC693MDL340 dispone di una gamma di tensione di uscita AC da 85 a 132 Volt, frequenza da 50 a 60 Hertz e 0,5 Amps di corrente di uscita massima per punto.Ogni gruppo consente una corrente totale per ogni gruppo di 3 AmperiIl modulo IC693MDL340 offre una corrente di ingresso di alto grado, che rende le uscite adatte per il controllo di carichi diversi, sia incandescenti che induttivi.Gli operatori di questo modulo devono fornire un alimentatore CA al modulo per aiutarlo a gestire i carichi collegati alle uscite.Il modulo IC693MDL340 può funzionare solo con una fonte di alimentazione a corrente alternata. Viene fornito con indicatori LED sulla parte superiore del dispositivo, che mostrano lo stato ON e OFF per ciascuno dei punti di uscita.I LED sono disposti in 2 file di 8 LED verdi e con un LED rosso tra le 2 linee.
