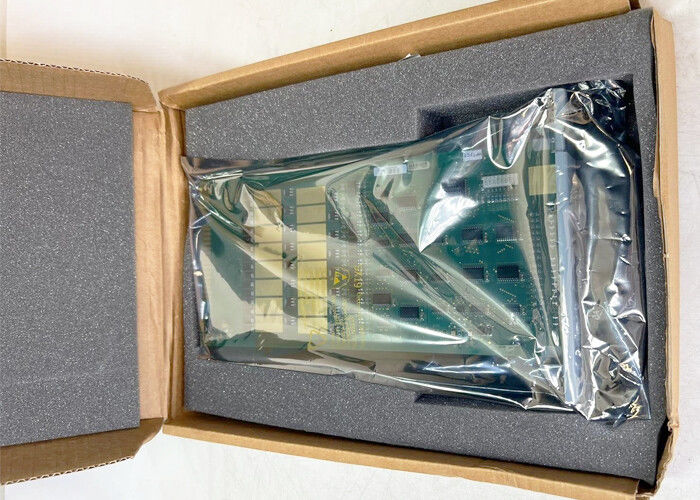

DS3820AIRA1A1A Modulo di ingresso/uscita analogico General Electric Speedtronic Mark IV serie

DS3820AIRA1A1A modulo analogico di I/O della serie General Electric Speedtronic Mark IV

Descrizione del prodotto

Il supporto tecnico per il DS3820AIRA1A1A è stato inizialmente fornito da General Electric.

Il DS3820AIRA1A1A è un modulo di I/O analogo per la serie Speedtronic Mark IV di General Electric.sette porte terminali maschili corte con dieci punte metalliche, e due porte terminali maschili di media lunghezza che hanno venti puntini metallici.Il DS3820AIRA1A1A ha cinque grandi scatole e una più piccola scatola neraTra le scatole nere ci sono strisce metalliche con viti. La striscia all'estrema sinistra ha diciassette viti, la striscia centrale ha dodici viti e la striscia all'estrema destra ha diciassette viti.Il DS3820AIRA1A1A ha circa sessanta resistoriLe resistenze limitano il flusso di energia in tutta la scheda.Ogni anello corrisponde alla quantità di energia che ogni resistore può limitareI diodi controllano il flusso di energia attraverso il circuito permettendo all'energia di fluire solo in una direzione.Il DS3820AIRA1A1A ha ventotto condensatori gialli brillantiUn condensatore immagazzina l'energia in eccesso in un campo elettromagnetico per un uso successivo.Ogni sezione del DS3820AIRA1A1A è etichettata con il codice alfanumerico corretto per il pezzoIl DS3820AIRA1A1A è stampato con l'emblema di General Electric e il numero della parte.Il DS3820AIRA1A1A ha anche un piccolo telaio a bordo metallico con posti pre-perforati per viti o ancore per fissare il circuito integrato in posizione.
