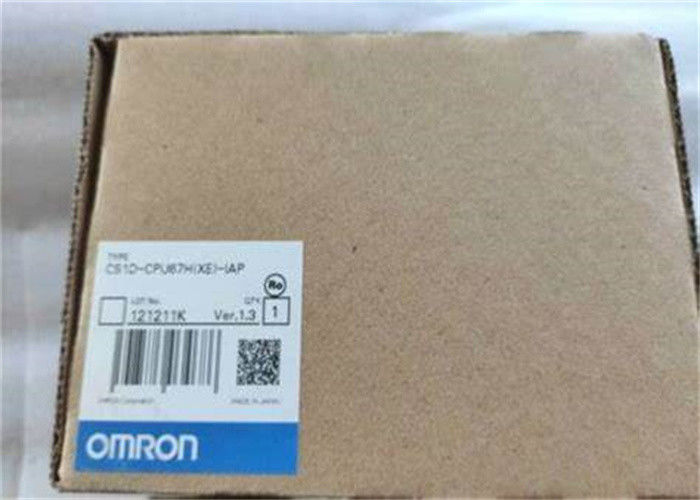

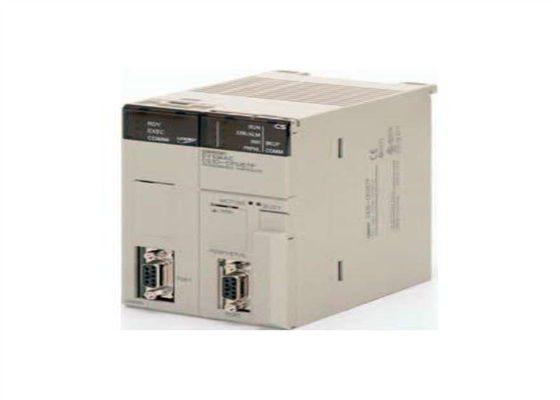

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programma 448 KW Dati

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programma 448 KW Dati

Descrizione:

Specificità dell'articolo
Metodo di controllo programma memorizzato
Metodo di controllo I/O sia la scansione ciclica che l'elaborazione immediata sono possibili.

Programmazione

•Diagrammi delle scale
•SFC (grafici sequenziali delle funzioni)

•ST (testo strutturato)

• Mnemonica

Lunghezza dell'istruzione da 1 a 7 passaggi per istruzione
Istruzioni per la scala Circa 400 (codici di funzione a 3 cifre)
Istruzioni di base 0,02 ms min.
Istruzioni speciali 0,04 ms min.

Numero di attività

288 (attività cicliche: 32, attività di interruzione: 256)
Nota 1:Le attività cicliche sono eseguite ogni ciclo e sono controllate con le istruzioni TKON ((820) e TKOF ((821).

2:Sono supportati i seguenti 4 tipi di attività di interruzione: attività di interruzione di disattivazione: 1 max. attività di interruzione programmata: 2 max. attività di interruzione di I/O: 32 max. attività di interruzione esterna: 256 max.

Tipi di interruzione

Interruzioni programmate: interruzioni generate in un momento programmato dal timer integrato dell'unità CPU.
Power OFF Interrupts: Interruzioni eseguite quando la potenza dell'unità CPU è spenta.

Interruzioni esterne di I/O: interruzioni delle unità speciali di I/O, delle unità di bus della serie CS o della scheda interna.

Blocchi di funzioni *1 Lingue nelle definizioni dei blocchi di funzioni: programmazione su scala, testo strutturato

Area di I/O

5,120: CIO 000000 a CIO 031915 (320 parole da CIO 0000 a CIO 0319)
L'impostazione della prima parola può essere modificata dal predefinito (CIO 0000) in modo che sia possibile utilizzare CIO 0000 a CIO 0999.C200H Unità di base di I/O, e unità di I/O ad alta densità del gruppo C200H-2.

L'area CIO può essere utilizzata come bit di lavoro se i bit non sono utilizzati come mostrato qui.

Area di collegamento 3.200 (200 parole): CIO 10000 a CIO 119915 (parole CIO 1000 a CIO 1199)
I bit di collegamento sono utilizzati per i collegamenti dati e sono assegnati alle unità nei sistemi di collegamento del controller e nei sistemi di collegamento PLC.

Unità di bus CPU Area 6,400 (400 parole): CIO 150000 a CIO 189915 (parole CIO 1500 a CIO 1899)
I bit di CPU Bus Unit della serie CS memorizzano lo stato operativo delle CPU Bus Unit della serie CS (25 parole per unità, 16 unità al massimo).

Area dell'unità speciale di I/O

15,360 (960 parole): CIO 200000 a CIO 295915 (parole CIO 2000 a CIO 2959)
I bit delle unità speciali di I/O sono assegnati alle unità speciali di I/O della serie CS e alle unità speciali di I/O C200H (vedi nota).

Il numero massimo totale di slot, tuttavia, è limitato a 80 inclusi gli slot di espansione, quindi il numero massimo di unità è in realtà 80.

Nota: possono essere montate al massimo 16 unità speciali di I/O C200H. Inoltre, a seconda delle unità, il massimo può essere 10.

Alcune unità I/O sono classificate come unità speciali I/O.

Inner Board Area 1,600 (100 parole): CIO 190000 a CIO 199915 (parole CIO 1900 a CIO 1999)
I bit della scheda interna sono assegnati alle schede interne.

SYSMAC BUS Area 800 (50 parole): CIO 300000 a CIO 304915 (parole CIO 3000 a CIO 3049)
I bit di SYSMAC BUS sono assegnati a Slave Racks collegati a SYSMAC BUS Remote I/O Master Units. (10 parole per Rack, 5 Rack al massimo).

Area 512 del terminale I/O (32 parole): CIO 310000 a CIO 313115 (parole CIO 3100 a CIO 3131)
I bit del terminale I/O sono assegnati alle unità terminali I/O (ma non ai rack slave) collegate alle unità master I/O remote di SYSMAC BUS. (1 parola per terminale, 32 terminali al massimo)

C200H Special I/O Unit Area 8,192 bits (512 parole): W00000 a W51115 (W000 a W511)
I bit delle unità speciali di I/S C200H sono assegnati alle unità speciali di I/S C200H e accessibili separatamente dall'aggiornamento di I/S.

DeviceNet Area 1,600 (100 parole): Output: CIO 005000 a CIO 009915 (parole CIO 0050 a CIO 0099)
Input: CIO 035000 a CIO 039915 (parole CIO 0350 a CIO 0399)

I bit di DeviceNet sono assegnati agli Slave in base alle comunicazioni remote di I/O di DeviceNet.

Area di collegamento PLC 64 bit (4 parole): CIO 024700 a CIO 025015 (parole CIO 0247 a CIO 0250)
Quando un'unità di collegamento PLC viene utilizzata in un collegamento PLC, utilizzare questi bit per monitorare gli errori di collegamento PLC e lo stato di funzionamento di altre unità CPU nel collegamento PLC.

Area I/O interna 4.800 (300 parole): CIO 120000 a CIO 149915 (parole CIO 1200 a CIO 1499)
37,504 (2,344 parole): CIO 380000 a CIO 614315 (parole CIO 3800 a CIO 6143)

Questi bit nell'area CIO sono utilizzati come bit di lavoro nella programmazione per controllare l'esecuzione del programma.

Area di lavoro 8,192 bit (512 parole): H00000 a H51115 (H000 a H511)
Questi bit nell'area CIO sono utilizzati come bit di lavoro nella programmazione per controllare l'esecuzione del programma.

Quando si utilizzano i bit di lavoro nella programmazione, utilizzare i bit nell'area di lavoro prima di utilizzare i bit da altre aree.

Area di tenuta

8,192 bit (512 parole): da H00000 a H51115 (da H000 a H511)
I bit di tenuta vengono utilizzati per controllare l'esecuzione del programma e mantenere il loro stato ON / OFF quando il PLC viene spento o la modalità di funzionamento viene modificata.

Nota: le parole Function Block Holding Area sono assegnate da H512 a H1535. Queste parole possono essere utilizzate solo per l'area di istanza del blocco di funzione (area variabile assegnata internamente).

Area ausiliaria Solo lettura: 7,168 bit (448 parole): A00000 a A44715 (parole da A000 a A447) Lettura/scrittura: 8,192 bit (512 parole):A44800 a A95915 (parole da A448 a A959) Ai bit ausiliari sono assegnate funzioni specifiche.
Area temporanea 16 bit (TR0 a TR15)
I bit temporanei vengono utilizzati per memorizzare temporaneamente le condizioni di esecuzione ON / OFF nei rami del programma.

Zona 4 del timer.096: da T0000 a T4095 (separato dai contatori)
Nota: le unità di tempo per le impostazioni del timer sono 0,1 s, 0,01 s e 0,001 s (a seconda dell'istruzione del timer utilizzata).

Area di conteggio da C0000 a C4095 (separata dai timer)


Zona DM

32K parole: D00000 a D32767
Unità interna speciale di I/O Area DM: D20000 a D29599 (100 parole x 96 unità)

Utilizzato per impostare i parametri delle unità speciali di I/O. Area DM dell'unità di bus CPU: D30000 a D31599 (100 parole x 16 unità)

Utilizzato per impostare i parametri delle unità di bus della CPU.

Area DM della scheda interna: D32000 a D32099

Usato per impostare i parametri per le schede interne.

Utilizzato come area dati di uso generale per la lettura e la scrittura di dati in unità di parole (16 bit).
