Emerson KL4502X1-MA1 Relay Output Terminal Block Modulo di alimentazione
Specifiche di potenza
Potenza terminale:
28.8 VDC a 5 A 48 VDC a 0,4 A 250 VAC a 5 A (solo per CL.I, Div. 2)
Specifiche ambientali
Temperatura ambiente: da -40 °C a +70 °C
Shock :10g 1⁄2 Sinewave per 11msec
Vibrazione: 1 mm Pico a Pico da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz
Contaminanti in aria: ISA-S71.04
Contaminanti:classe G3
Umidità relativa:5-95% Non condensante
Posizione della chiave del blocco terminale: impostata automaticamente durante l'installazione
Nota: per il numero di serie, il luogo e la data di fabbricazione, fare riferimento all'etichetta del prodotto.
Rimozione e inserimento
I terminali del relè CHARM possono essere aggiunti o rimossi con l'alimentazione del sistema applicata solo se sono soddisfatte le seguenti condizioni:
• Nessun incantesimo è installato
• Non è collegato al terminale alcun cablaggio di campo elettrico.
Una volta installato, il terminale assume i parametri del circuito del Charm per quella posizione.Un sistema di chiusura garantisce la compatibilità tra un CHARM e il blocco terminale CHARM quando il CHARM è installato sul blocco terminale. I tasti del blocco terminale vengono impostati automaticamente la prima volta che il CHARM viene installato sul blocco terminale.ripristinare i tasti rimuovendo il blocco terminale a
Dettagli

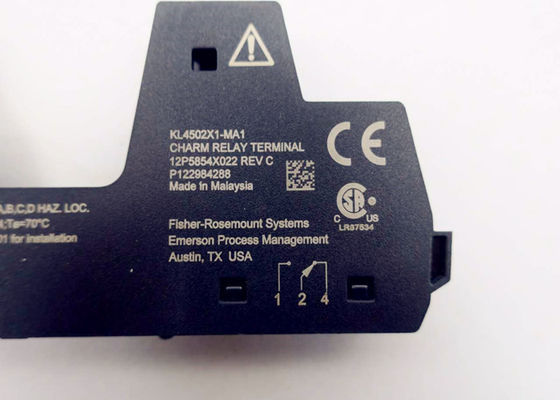

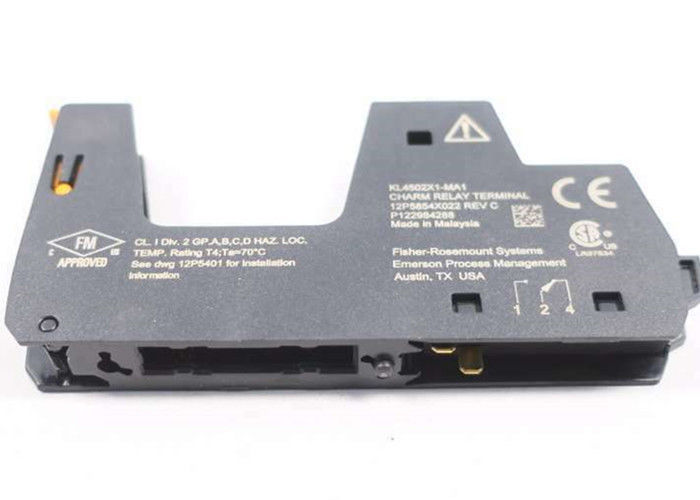

Emerson KL4502X1-MA1 Deltav Charm Relay Terminal Rev C
| Marca: |
Emerson |
| Condizione: |
Nuovo o usato |
| Modello: |
KL4502X1-MA1 |
| Peso di trasporto: |
0.30 libbre |
| Dimensioni di trasporto: |
30,00 x 1,00 x 2,00 in |
| SKU: |
D566922 (G200044) |
| Categoria: |
Blocchi terminali e di contatto |
Descrizione
CHARMS può essere inserito o rimosso sotto alimentazione solo quando la potenza massima fornita alla scheda I/O CHARM (KL2101X1-BA1) ha una tensione di circuito aperto (Voc) di 26,4 VDC.Le sorgenti di alimentazione a sfuso DeltaV (KJ1502X1) soddisfano questo requisito di tensione quando sono installate secondo le istruzioni di installazione..Una valutazione del circuito di I/O deve essere completata su tutti i nodi con energia limitata.Un sistema di chiusura garantisce la compatibilità tra un CHARM e il blocco terminale CHARM quando il CHARM è installato sul blocco terminale. I tasti del blocco terminale vengono impostati automaticamente la prima volta che il CHARM viene installato sul blocco terminale.ripristinare le chiavi rimuovendo il blocco terminale e rilasciando le chiavi dalla posizione bloccata.
Specificità
| Classificazione di potenza del bus CHARM |
+6,3 VDC a 32 mA |
| Classificazione del circuito di campo |
+24 VDC a 25 mA |
| Temperatura ambiente |
-40 °C a 70 °C |
| Shock |
10 g 1⁄2 onde sinusale per 11 msec |
| Vibrazione |
1 mm Pico a Pico da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz |
| Contaminanti nell'aria |
ISA-S71.04 Classe di contaminanti aerei 1985 |
| Umidità relativa |
5-95% Non condensante IP 20 |
| RatingPosizione chiave di blocco terminale |
1A |
Nota:Si rimanda all'etichetta del prodotto per il numero di serie, il luogo e la data di fabbricazione.
Attenzione:Questo prodotto contiene istruzioni specifiche per l'installazione, la rimozione e il funzionamento in aree pericolose.Cfr. il documento 12P5403 "DeltaV Electronic Marshalling Digital Automation System (subsistema CHARM I/O) Zone 2 - Istruzioni di installazione"Altre istruzioni di installazione sono disponibili nel manuale " DeltaV S-series and CHARMsHardware Installation ".
Modelli di vettore di interfaccia
| Portatore di interfaccia I/O a 8 larghezza con barra di scudo portatore |
VE4050S2K1C0 |
| Portatore di interfaccia I/O a 8 larghezza con barra di scudo portatore e cavo estensore portatore singolo potenziato |
VE4050E1C0 |
| Portatore di interfaccia I/O a 8 larghe con barra di scudo portatore, cavo estensore portatore singolo potenziato e cavi coassiali SISNet ridondanti |
VE4050E1C2 |
| Portatore di interfaccia I/O a 8 larghe con cavo di estensione a doppio portatore e barra di scudo portatore |
VE4050E2C0 |
| Portatore di interfaccia I/O 8-Wide con barra di scudo portatore, cavi estensori portatori doppi e cavi coassiali SISNet ridondanti |
VE4050E2C2 |
| 2 portatori di potenza/controller |
VE3051C0 |
| Portatore di potenza/controllore a doppia larghezza con cavi estensori doppiamente potenziati |
VE3051C2 |
| 2 portatori di potenza/controller con cavo estensore singolo |
VE3051C3 |
| 2 portatori di potenza/controllore con cavo estensore singolo e cavi coassiali SISNet ridondanti |
VE3051C5 |
| Cappuccio a vuoto del portatore |
VE6101 |
| Portatore di potenza a montatura orizzontale a due larghezze; 12 Vdc di uscita |
VE5056 |
Modelli di moduli di alimentazione DeltaV:
| KJ3007X1-BA1 12P2062X072VE4014 |
PROFIBUS DP CARD |
| KJ3007X1-EA1 12P2413X032 |
Blocco terminale PROFIBUS DP |
| KJ3002X1-BE1 12P0682X042 VE4005S2B2 |
Uscita analogica 8-canale 4-20mA HART Card |
| KJ3002X1-BG1 VE4003S5B1 12P1731X012 |
Termocoppia mV CARD |
| KJ3001X1-CB1 VE4002S1T2B5 12P1985X032 |
DO 32 canale 24 VDC High-Side Card |
| KJ3002X1-BA1 VE4003S2 12P0680X122 |
Input analogo 8 canale 4-20mA scheda HART |
| KJ3001X1-BH1 VE4002S2T1 12P0558X152 |
DO 8-Ch 120/230 VAC Isolato |
| KJ3001X1-BJ1 VE4002S1T2B2 12P0555X122 |
DO 8-Channel 24 VDC High Side Card |
| KJ1501X1-BC1 VE5008 12P2186X012 |
Sistema di alimentazione a doppia corrente continua (DC/DC) |
| KJ1501X1-BA2 VE5001 12P0677X062 |
Fornitura di alimentazione del sistema AC/DC |
| KJ3001X1-BH1 VE4002S2T1 12P0558X152 |
DO 8-Ch 120/230 VAC Isolato |
| KJ3001X1-BD1 VE4001S3T2B2 12P0552X122 |
Input discreto 120VAC CONTATTO SECCO |
| KJ3001X1-BG1 VE4002S1T1 12P0557X152 |
DO 8-Channel 24 VDC Card isolato |
| KJ4002X1-BB1 VE4055S2C0 12P1728X042 |
8 portatore verticale largo a destra |
| KJ4002X1-BC2 |
4 TEMPO AMPIO VERTICALE DEL CARRIER |
| KJ4002X1-BE1 12P4048X012 |
Cavo di estensione superiore |
| KJ4002X1-BF2 12P3866X012 |
Cavo di estensione inferiore |
| KJ4003X1-BE1 12P3839X022 |
Estensore verticale a sinistra |
| KJ4003X1-BF1 12P3839X022 |
Estensore verticale a sinistra |
| KJ4005X1-BA1 SE3051C0 12P4683 |
L'indicatore di potenza/controller |
| KJ4010X1-BF1 12P0831X042 |
Estensione a sinistra del bus locale |
| KJ4010X1-BG1 12P0830X042 |
Estensione della destra del bus locale |
| KJ4101X1-BA1 12P1870X012 |
IS 8 Largo portatore |
| KJ4101X1-BB1 12P1871 |
L'autobus locale è il vettore dell'isolatore |
| KJ4101X1-BC1 12P1872X012 |
IS Portatore di alimentazione |
| KJ4110X1-CA1 12P1873X012 |
IS estensore portatore destro |
| KJ4110X1-CB1 12P1874X012 |
IS estensore portatore destro |
| KL2101X1-BA1 12P4987X062 |
Carte di ingresso/uscita Charm |
| KL3002X1-BA1 12P4627X052 |
DO 24 VDC in alto |
| KL3003X1-BA1 12P4632X082 |
DI 24 VDC a contatto secco |
| KL3021X1-BA1 12P4628X062 |
AI 4-20 mA HART |
| KL3022X1-BA1 12P4629X042 |
AO 4-20 mA HART |
| KL4101X1-BA1 12P4989 |
CARM I/O CARRIER |
| KL4201X1-BA1 SE4601T07 12P4986X052 |
Placca di base Charm |
| KL4502X1-BA1 12P4990X042 |
Terminale Charm |
| KJ4001X1-GG1 12P1812X022 |
Blocco termico della termocoppia |
| KJ4001X1-HB1 12P0830X072 |
Estensore di destra del bus locale |
| KJ4002X1-BA1 VE4055S1C0 12P1727X042 |
8 portatore verticale largo sinistro |
| KJ4001X1-CC1 12P0733X032 |
Blocco terminale TX 4 fili |
| KJ1501X1-BK1 SE5009 12P4685 |
Fornitura di alimentazione del sistema 24 DC/DC |
| KJ1700X1-BA1 VE6006 12P1710X012 |
Convertitore multimediale |
| KJ1710X1-BA1 VE6019 12P3305X |
Interruttore a fibra monoporto |
| KJ3001X1-BK1 VE4002S2T2 12P0556X142 |
DO 8-canale 120/230 VAC lato alto |
| KJ3001X1-CA1 VE4001S2T2B4 12P1980X042 |
Di 32 canali 24 VDC Dry Contact Card |
| KJ3002X1-BB1 12P0683X072 |
Sulla base di dati di cui all'allegato II, parte B, punto 2, del regolamento (CE) n. 765/2008 |
| KJ3002X1-BC1 VE4003S1B2 12P0681X072 |
Modulo di ingresso analogo scheda Assy finale 4-20mA |
| KJ3003X1-BA1 12P0914 |
Carte di interfaccia seriale |
| KJ3003X1-EA1 12P0921X032 |
Blocco terminale di interfaccia |
| KJ3009X1-BA1 VE4016 12P2514X052 |
Carta di rete del dispositivo |
| KJ3101X1-BA1 12P1865X032 |
IS Discreto di uscita 560 mA MAX |
| KJ3102X1-BE1 12P2703 |
IS uscita analogica 4-20mA con HART |
Imballaggio e consegna
Dettagli dell' imballaggio
Cartucce
Tempo di consegna
Entro 3-5 giorni
