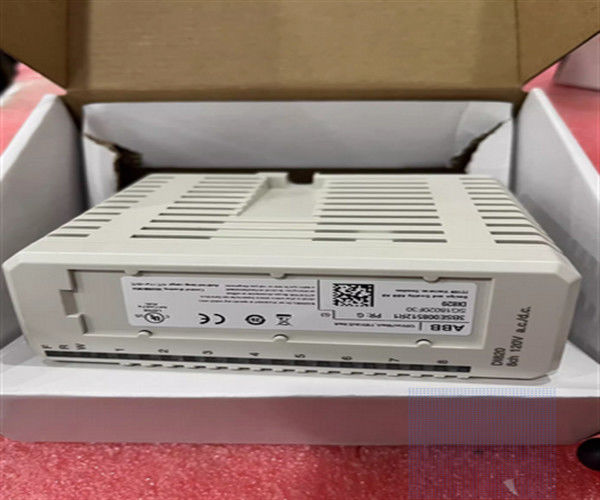

Nuovo ABB DI820 3BSE008512R1 Modulo PLC Modulo amplificatore digitale
Descrizione
Questo modulo ha 8 ingressi digitali. La gamma di tensione di ingresso a.c. è di 77-130 volt e la corrente di ingresso è di 10 mA a 120 V a.c. La gamma di ingresso a.c. è di 75-145 V e la corrente di ingresso è di 2.8 mA a 110 VGli input sono isolati individualmente.
Ogni canale di ingresso è costituito da componenti di limitazione della corrente, componenti di protezione EMC, LED di indicazione dello stato di ingresso, barriera di isolamento ottico e un filtro analogo (6 ms).Il canale 1 può essere utilizzato come ingresso di sorveglianza della tensione per i canali 2 - 4, e il canale 8 può essere utilizzato come ingresso di sorveglianza della tensione per i canali 5 - 7.
Se la tensione collegata al canale 1 o 8 scompare, vengono attivati gli ingressi di errore e si accende il LED di avviso.
Informazioni generali
| Numero dell'articolo |
3BSE008512R1 |
| Tipo |
Input digitale |
| Specifica del segnale |
120 V di corrente corrente / 110 V di corrente corrente |
| Numero di canali |
8 |
| Tipo di segnale |
Affondamento di corrente |
| HART |
- No, no. |
| Impresa statale |
- No, no. |
| Risparmio |
- No, no. |
| Alta integrità |
- No, no. |
| Sicurezza intrinseca |
- No, no. |
| Meccanica |
S800 |
Dati dettagliati
| Intervallo di tensione di ingresso, "0" |
0..30 V di corrente, 0..20 V di corrente. |
| Intervallo di tensione di ingresso, "1" |
77130 V corrente, 75... 145 V corrente. |
| Impedanza di ingresso |
12 kΩ (a.c.) / 39 kΩ (d.c.) |
| Isolamento |
Canali isolati individualmente |
| Tempi di filtraggio (digitali, selezionabili) |
2, 4, 8, 16 ms |
| Intervallo di frequenza di ingresso |
47..63 Hz |
| Filtro analogico con ritardo di accensione/spegnibilità |
5 / 18 ms |
| Limitazione della corrente |
Potenza del sensore può essere corrente limitata dal MTU |
| Lunghezza massima del cavo di campo |
200 metri (219 yard) 100 pF/m per la corrente corrente, 600 metri (656 yard) per la corrente corrente |
| Tensione nominale di isolamento |
250 V |
| tensione di prova dielettrica |
2000 V a.c. |
| Dissipazione di potenza |
Tipo: 2,8 W |
| Consumo di corrente +5 V Modulebus |
50 mA |
| Consumo di corrente +24 V Modulebus |
0 |
| Consumo di corrente + 24 V esterno |
0 |
Diagnostica
| LED anteriori |
F (ault), R (un), W (apprendimento), Canale 1-16 Status |
| Controllo |
Voltaggio di processo, canali 1 e 8 possono essere utilizzati per gruppo |
| Indicazione dello stato della vigilanza |
Errore di modulo, avviso di modulo, errore di canale |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
- |
| Certificazione marina |
ABS, BV, DNV, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Compatibilità
| Utilizzare con MTU |
TU811, TU813, TU831, TU839, TU851 |
| Codice chiave |
AB |
Dimensioni
| Larghezza |
45 mm (1,77 ̊) |
| Profondezza |
102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
| Altezza |
119 mm (4,7 ̊) |
| Peso |
00,18 kg (0,4 libbre) |
Caratteristiche e vantaggi
- 8 canali per ingressi a.c./d.c. di 120 V
- Canali isolati individualmente
- Controllo della tensione della potenza di ingresso di campo
- Indicatori dello stato degli input
- Filtraggio del segnale
