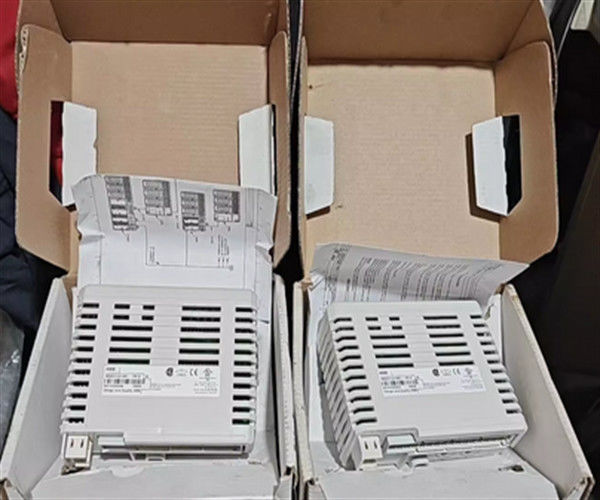

ABB DI830 3BSE013210R1 S800 Modulo di ingresso digitale I/O 24V SOE 16 ch
Dettagli del prodotto
Il DI830 è un modulo di ingresso digitale a corrente continua di 16 canali a 24 V per l'I/O S800. La gamma di tensione di ingresso è da 18 a 30 V a corrente continua e la corrente di ingresso è di 6 mA a 24 V a corrente continua.Ogni canale di ingresso è costituito da componenti di limitazione della corrente, componenti di protezione EMC, LED di indicazione dello stato di ingresso e barriera di isolamento ottico.
- Supervisione dell'alimentazione del processo (risultati in un avviso del modulo, se rilevato).
- La fila per gli eventi è piena.
- Manca la sincronizzazione temporale.
I segnali di ingresso possono essere filtrati digitalmente e il tempo di filtraggio può essere impostato nell'intervallo 0-100 ms.Ciò significa che gli impulsi più brevi del tempo di filtraggio vengono filtrati e gli impulsi più lunghi del tempo di filtraggio specificato attraversano il filtro.
Informazioni generali
| Numero dell'articolo |
3BSE013210R1 |
| Tipo |
Input digitale |
| Specifica del segnale |
24 V di corrente continua |
| Numero di canali |
16 |
| Tipo di segnale |
Affondamento di corrente |
| HART |
- No, no. |
| Impresa statale |
- Sì, sì. |
| Risparmio |
- No, no. |
| Alta integrità |
- No, no. |
| Sicurezza intrinseca |
- No, no. |
| Meccanica |
S800 |
Dati dettagliati
| Intervallo di tensione di ingresso, "0" |
-30... +5 V |
| Intervallo di tensione di ingresso, "1" |
1330 V |
| Impedanza di ingresso |
3.2 kΩ |
| Isolamento |
Isolati dal suolo per gruppo |
| Tempi di filtraggio (digitali, selezionabili) |
0...100 ms |
| Limitazione della corrente |
Potenza del sensore può essere corrente limitata dal MTU |
| Lunghezza massima del cavo di campo |
600 metri (656 metri) |
| Precisione di registrazione degli eventi |
-0,3 ms... +0,7 ms |
| Risoluzione di registrazione degli eventi |
0.4 ms |
| Tensione nominale di isolamento |
50 V |
| tensione di prova dielettrica |
500 V a.c. |
| Dissipazione di potenza |
Tipo 2.3 W |
| Consumo di corrente +5 V Modulebus |
Tipo 100 mA, massimo 120 mA |
| Consumo di corrente +24 V Modulebus |
0 |
| Consumo di corrente + 24 V esterno |
0 |
Diagnostica

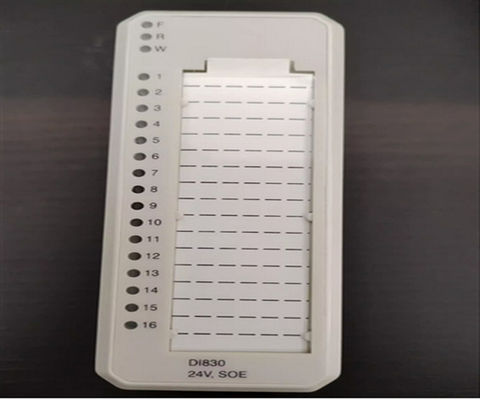

| LED anteriori |
F (ault), R (un), W (apprendimento), Canale 1-16 ("0" o "1") |
| Controllo |
Voltaggio di processo, 1 per gruppo; coda di eventi piena; manca sincronizzazione temporale |
| Indicazione dello stato della vigilanza |
Errore di modulo, avviso di modulo, errore di canale |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificazione marina |
ABS, BV, DNV, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
45 mm (1,77 ̊) |
| Profondezza |
102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
| Altezza |
119 mm (4,7 ̊) |
| Peso |
00,22 kg (0,48 libbre) |
Caratteristiche e vantaggi
- 16 canali per ingressi di corrente continua a 24 V con corrente che scende
- 2 gruppi isolati di 8 canali con controllo della tensione
- Indicatori dello stato degli input
- Funzionalità di sequenza di eventi (SOE)
- Filtro dello scudo
