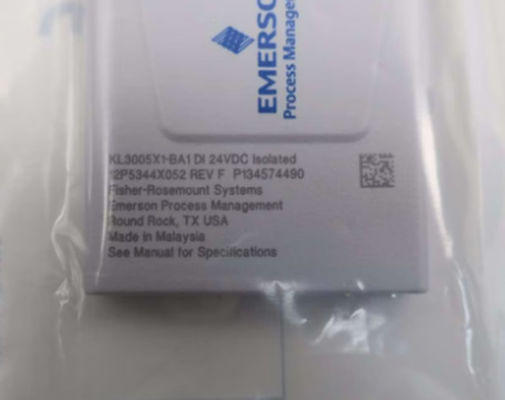

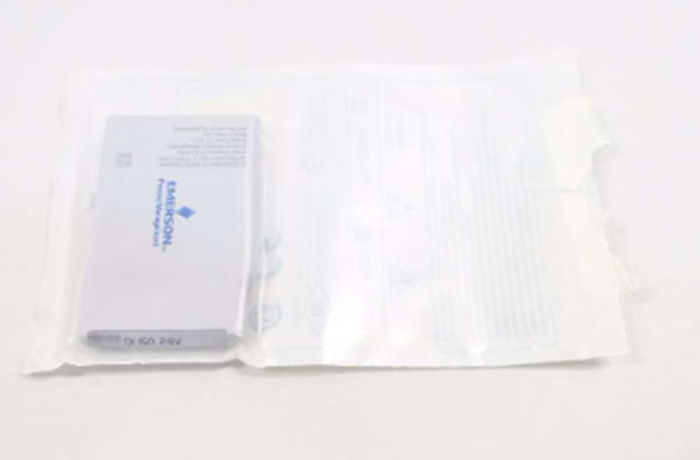

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Charm isolato

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Charm isolato

Atmosfera pericolosa

II 3G Ex ec II C Gc

FM19ATEX0173U

IECEx FMG 19.0019U

FM21UKEX0017U

CL. I Div. 2 GP. A, B, C, D

CL. I Zona 2 AEx/Ex ec IIC Gc

FM17CA0145U

FM17US0286U

Specifiche di potenza

Potenza del LocalBus: 6,3 VDC a 32 mA

Potenza del circuito di campo: 24 VDC a 12 mA

Specifiche ambientali

Temperatura ambiente: da -40°C a +70°C

Shock: 10 g 1⁄2 onde sinusale per 11 ms

Vibrazione: 1 mm da picco a picco da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz

Contaminanti presenti nell'aria: ISA-S71.04 1985 Contaminanti presenti nell'aria Classe G3

Umidità relativa:5-95% Non condensante

Codice del blocco terminale Posizione: 6C

Nota:

Si rimanda all'etichetta del prodotto per il numero di serie, il luogo e la data di fabbricazione.

Attenzione:

Questo prodotto contiene istruzioni specifiche per l'installazione, la rimozione e il funzionamento in aree pericolose.Si rimanda al documento 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions"Altre istruzioni di installazione sono disponibili nel manuale "DeltaVTM S-Series and CHARMs Hardware Installation".

Rimozione e inserimento

Questa unità non può essere rimossa o inserita con il sistema alimentato.

I circuiti di campo non scintillanti DEVONO essere disattivati prima di rimuovere e inserire un CHARM.

Per i circuiti non scintillanti, il fusibile su un blocco terminale CHARM non può essere rimosso quando la potenza del campo è alimentata.

Un sistema di chiavi garantisce la compatibilità tra un Address Plug e il CHARM Address Terminal quando è installato.Per installare un numero di Address Plug diverso su un terminale di indirizzo, ripristinare i tasti rimuovendo il terminale di indirizzo dalla piastra base CHARM e premendo i tasti per rilasciarli dalla posizione bloccata.

Manutenzione e aggiustamento

Questa unità non contiene parti utilizzabili e non deve essere smontata per nessun motivo.
