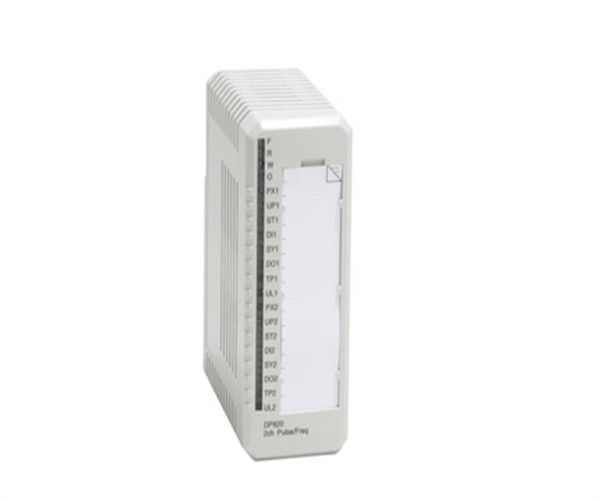

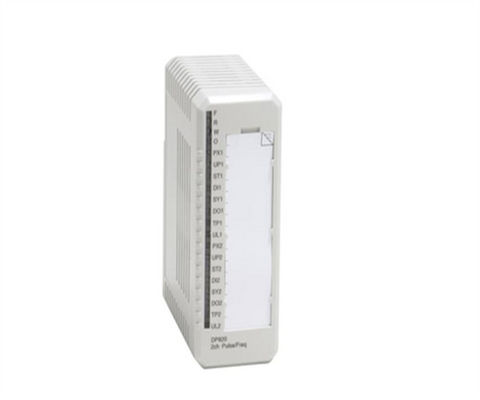

DP820 3BSE013228R1 ABB Modulo di conteggio dell'impulso Modulo di amplificatore digitale
Descrizione
DP820 è un modulo di conteggio degli impulsi a due canali per trasmettitori di impulsi incrementali fino a 1,5 MHz.Ogni canale fornisce tre ingressi equilibrati per la connessione di un trasmettitore di impulsi, un ingresso digitale e un'uscita digitale. Gli trasmettitori a impulso con interfacce RS422, +5 V, +12 V, +24 V e 13 mA possono essere collegati al DP820.
Utilizzare DP820 con le unità di terminazione del modulo TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Informazioni generali
| Numero dell'articolo |
3BSE013228R1 |
| Tipo |
Contatore di polsi |
| Specifica del segnale |
12 - 32 V di corrente corrente |
| Numero di canali |
2 |
| HART |
- No, no. |
| Impresa statale |
- No, no. |
| Risparmio |
- No, no. |
| Alta integrità |
- No, no. |
| Sicurezza intrinseca |
- No, no. |
| Meccanica |
S800 |
Dati dettagliati
| Impedanza di ingresso |
2.5 kΩ (DI-input) |
| Isolamento |
Isolato individualmente, comune canale-canale e circuito-canale |
| Errore |
Errore di misurazione della frequenza massima Errore relativo Errore assoluto (inclusa la deriva della temperatura): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm |
| Limitazione della corrente |
Potenza del sensore può essere corrente limitata dal MTU |
| Lunghezza massima del cavo di campo |
200 metri |
| Tensione nominale di isolamento |
50 V |
| tensione di prova dielettrica |
500 V a.c. |
| Dissipazione di potenza |
2.5 W |
| Consumo di corrente +5 V Modulebus |
120 mA |
| Consumo di corrente +24 V Modulebus |
0 |
| Consumo di corrente + 24 V esterno |
0 |
Diagnostica
| LED anteriori |
P ((ulse) X, UP (direzione), ST ((robe), DI, SY ((nch), DO, TP (potenza di trasmissione OK), tutti per canale |
| Controllo |
Tensione di processo per canale |
| Indicazione dello stato della vigilanza |
Errore di modulo, avviso di modulo, errore di canale |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificazione marina |
ABS, BV, DNV, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
45 mm (1,77 ̊) |
| Profondezza |
102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
| Altezza |
119 mm (4,7 ̊) |
| Peso |
00,15 kg (0,33 libbre) |
Caratteristiche e vantaggi
- Due canali
- Interfaccia per i livelli di segnale del trasduttore RS422, 5 V, 12 V, 24 V e 13 mA
- Numero di impulsi e misurazione simultanea della frequenza
- Numero di impulsi (lunghezza/posizione) per accumulo in un contatore bidirezionale a 29 bit
- Misurazione della frequenza (velocità) 0,25 Hz - 1,5 MHz
