3BSE013231R1 ABB - TU811V1 ABB 8 Canale 250 V Modulo Compatto
Descrizione

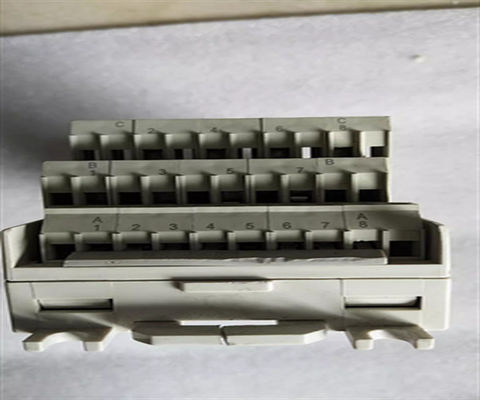

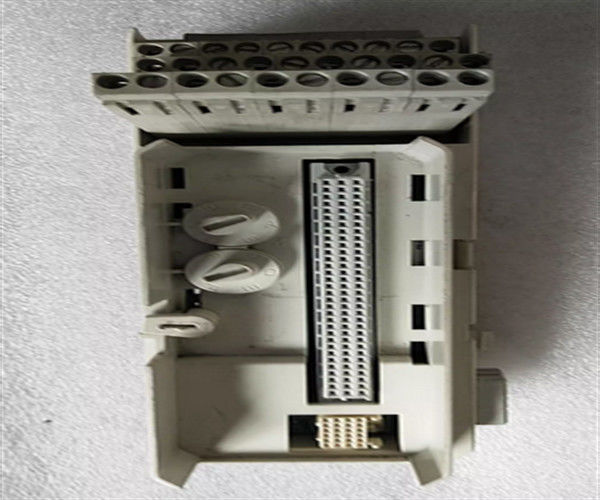

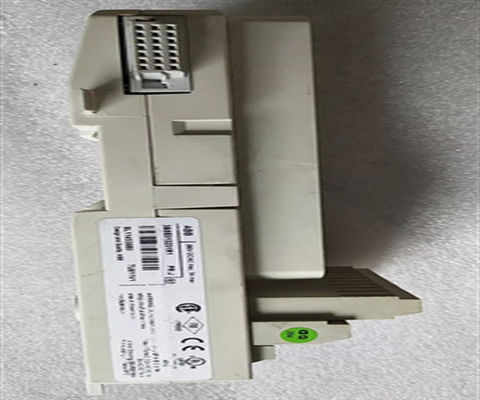

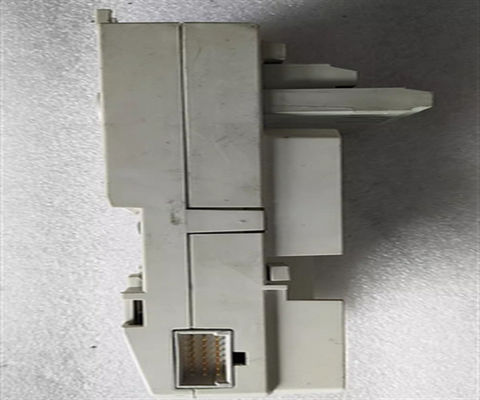

Il TU811V1 è un'unità di terminazione di moduli compatti a 8 canali a 250 V (MTU) per il S800 I/O. L'MTU è un'unità passiva utilizzata per il collegamento del cablaggio di campo ai moduli I/O.Contiene anche una parte del ModuleBus.
Il MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta solo di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
Informazioni generali
| Numero dell'articolo |
3BSE013231R1 |
| Tipo |
Compatto |
| Connessione |
Blocco terminale |
| Canali |
8 |
| Voltaggio |
250 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
55 Co (131 °F) orizzontale
Verticale 40 oC (104 °F) |
| Utilizzo con I/O |
DI820, DI821, DO820 e DO821 |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
3 A |
| Dimensioni accettabili del filo |
Solido: 0,2 - 4 mm2
Strati: 0,2 - 2,5 mm2, 24 - 12 AWG
Torsione raccomandata 0,5 - 0,6 Nm
Lunghezza di strappaggio: 7 mm |
| tensione di prova dielettrica |
2000 V a.c. |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Certificazione marina |
ABS, BV, DNV-GL, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a + 70 °C (-40 a + 158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
64 mm (2,52 pollici) compreso il connettore, 58,5 mm (2,3 pollici) da bordo a bordo installati |
| Profondezza |
di larghezza superiore a 40 mm |
| Altezza |
di larghezza superiore a 170 mm (6,7 pollici) compresa la serratura |
| Peso |
00,17 kg (0,37 libbre) |
Caratteristiche e vantaggi
- Installazione compatta dei moduli di I/O.
- Fino a 8 canali isolati di segnali di campo.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
