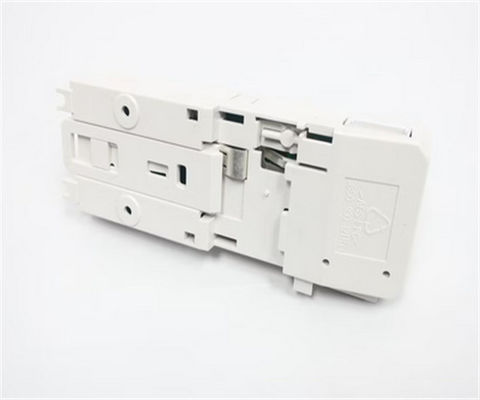

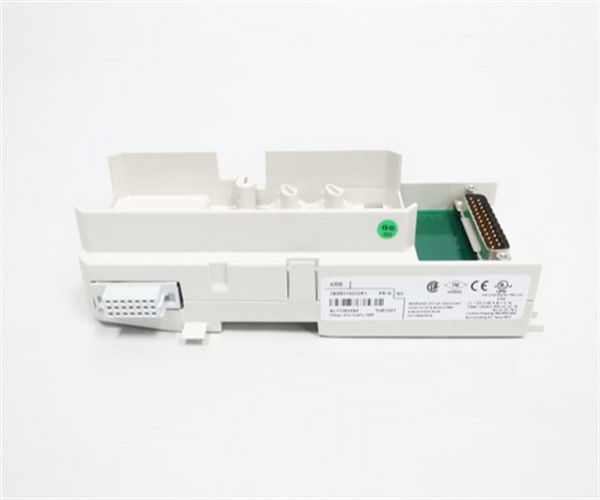

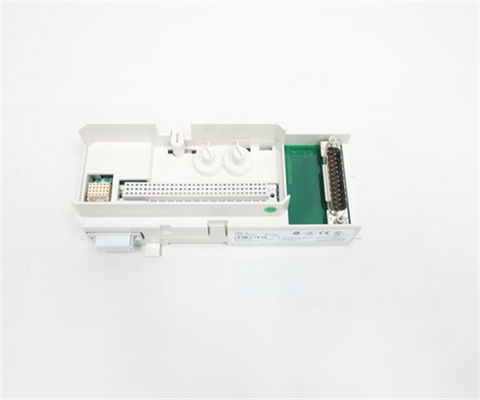

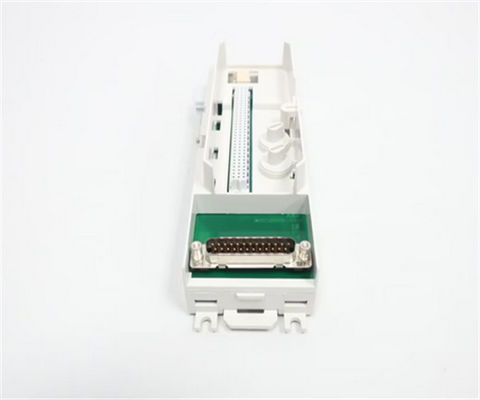

Abb 3bse013232r1 Tu812v1 S800 I/O Compact Module Termination Unit Plc e Dcs Parti e accessori
Descrizione
Il TU812V1 è un'unità di terminazione di moduli compatti (MTU) a 50 V per il sistema di I/O S800 con 16 connessioni di segnale.Contiene anche una parte del ModuleBus.
Il MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta solo di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
| Fabbricazione |
ABB |
| Modello |
TU812V1 |
| Informazioni sull'ordine |
3BSE013232R1 |
| Catalogo |
800xA |
| Descrizione |
ABB TU812V1 3BSE013232R1 MTU |
| Origine |
Germania (DE)
Spagna (ES)
Stati Uniti d'America (US) |
| Codice SGS |
85389091 |
| Dimensione |
16cm*16cm*12cm |
| Peso |
00,8 kg |
Informazioni generali
| Numero dell'articolo |
3BSE013232R1 |
| Tipo |
Compatto |
| Connessione |
25 pin D-sub |
| Canali |
16 |
| Voltaggio |
50 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
Orizzontale 55 oC (131 °F)
Verticale 40 oC (104 °F) |
| Utilizzo con I/O |
Ai fini dell'applicazione dell'articolo 4, paragrafo 1, del regolamento (CE) n. 1907/2006, il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.DP820 e DP840 |
| Connessioni di processo |
25 pin (maschio) connettore D-Sub
fino a 16 segnali di I/O |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
2 A |
| Connessione di corrente massima del processo |
5 A |
| tensione di prova dielettrica |
500 V a.c. |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificazione marina |
ABS, BV, DNV-GL, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a + 70 °C (-40 a + 158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
64 mm (2,52 pollici) compreso il connettore, 58,5 mm (2,3 pollici) da bordo a bordo installati |
| Profondezza |
di larghezza superiore a 40 mm |
| Altezza |
di altezza superiore a 170 mm, compresa la serratura |
| Peso |
00,17 kg (0,37 libbre) |
Caratteristiche e vantaggi
- Installazione compatta di moduli I/O utilizzando il connettore D-sub.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
FAQ:
D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:TU812V1 3BSE013232R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
