ABB 3BSE036714R1 TU8138 Canale 250 V Unità di terminazione del modulo compatto per S800 I/O
Descrizione

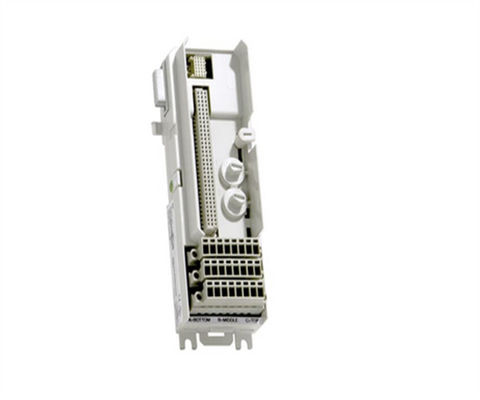

Il TU813 è un'unità di terminazione di moduli compatti a 8 canali a 250 V (MTU) per l'I/O S800. Il TU813 ha tre file di connettori crimp snap-in per segnali di campo e connessioni di alimentazione del processo.
L'MTU è un'unità passiva utilizzata per il collegamento del cablaggio di campo ai moduli I/O. Contiene anche una parte del ModuleBus.
La tensione nominale massima è di 250 V e la corrente nominale massima è di 3 A per canale.Genera anche l'indirizzo corretto del modulo I/O spostando i segnali di posizione in uscita alla MTU successiva.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta solo di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
Informazioni generali
| Numero dell'articolo |
3BSE036714R1 |
| Tipo |
Compatto |
| Connessione |
Connettore a scatto |
| Canali |
8 |
| Voltaggio |
250 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
Orizzontale 55 oC (131 °F)
Verticale 40 oC (104 °F) |
| Utilizzo con I/O |
DI820, DI821, DI825, DO820, DO821 e AI825 |
| Connessioni di processo |
16 |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
3 A |
| Dimensioni accettabili del filo |
Strati: 0,2 - 0,5 mm2, 24 - 20 AWG
0.5 - 1,0 mm2, 20 - 18 AWG
1.5 - 2,5 mm2, 16 - 14 AWG |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
Zona ATEX 2 |
| Certificazione marina |
- |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a + 70 °C (-40 a + 158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale 40 °C (104 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
64 mm (2,52 pollici) compreso il connettore, 58,5 mm (2,3 pollici) da bordo a bordo installati |
| Profondezza |
di larghezza superiore a 40 mm |
| Altezza |
di larghezza superiore a 170 mm (6,7 pollici) compresa la serratura |
| Peso |
00,17 kg (0,37 libbre) |
Caratteristiche e vantaggi
- Installazione compatta dei moduli di I/O.
- Fino a 8 canali isolati di connessioni di segnale di campo con connettori a scatto.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
FAQ:
D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:TU813 3BSE036714R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
