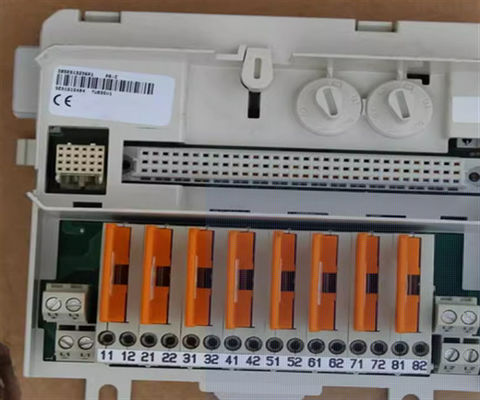

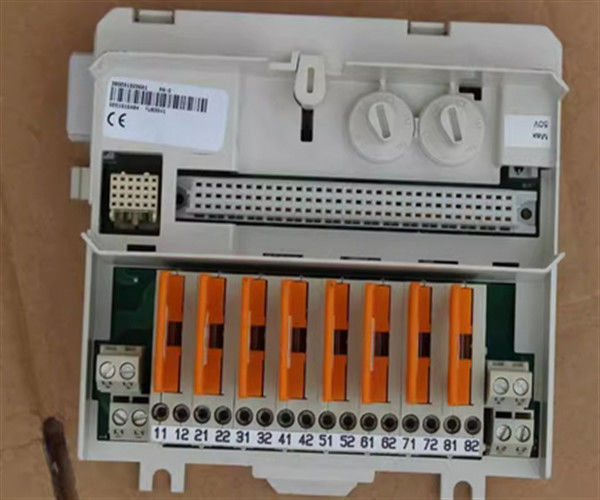

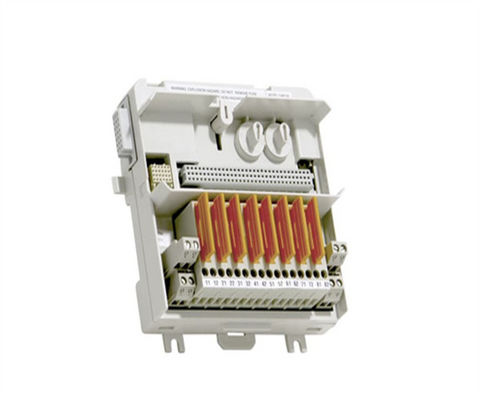

ABB TU835V1 MTU 3BSE013236R1 Blocco terminale esteso 8 canali 50 V
Descrizione
L'MTU TU835V1 può avere fino a 8 canali di I/O. La tensione nominale massima è di 50V e la corrente nominale massima è di 2 A per canale.Genera anche l'indirizzo corretto del modulo I/O spostando i segnali di posizione in uscita alla MTU successiva.
L'MTU può essere montato su una rotaia standard DIN. Ha un lucchetto meccanico che blocca l'MTU alla rotaia DIN. Il lucchetto può essere rilasciato con un cacciavite.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta solo di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
Informazioni generali
| Numero dell'articolo |
3BSE013236R1 |
| Tipo |
Estensione |
| Connessione |
Blocco terminale |
| Canali |
8 |
| Voltaggio |
50 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
55 oC (131 °F) |
| Utilizzo con I/O |
AI810, AI815 e AI845 |
| Connessioni di processo |
16
fino a 8 canali di I/O
(2 terminali per canale)
4 Potenza di processo
4 Potenza di processo (0V) |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
2 A |
| Connessione di corrente massima del processo |
8 A |
| Dimensioni accettabili del filo |
Solido: 0,2 - 4 mm2
Strati: 0,2 - 2,5 mm2, 24 - 12 AWG
Torsione raccomandata: 0,5 - 0,6 Nm
Lunghezza di strappaggio: 7 mm |
| tensione di prova dielettrica |
500 V a.c. |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificazione marina |
ABS, BV, DNV-GL, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
126 mm (5 pollici) compreso il connettore, 120,5 mm (4,74 pollici) da bordo a bordo installato |
| Profondezza |
di larghezza superiore a 40 mm |
| Altezza |
110 mm (4.3 pollici) |
| Peso |
00,26 kg (0,57 libbre) |
Caratteristiche e vantaggi
- Fino a 8 canali di segnali di campo e connessioni di potenza di processo.
- Ogni canale ha un terminale di alimentazione del trasduttore fuso e una connessione del segnale.
- La tensione di processo può essere collegata a 2 gruppi individualmente isolati.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
