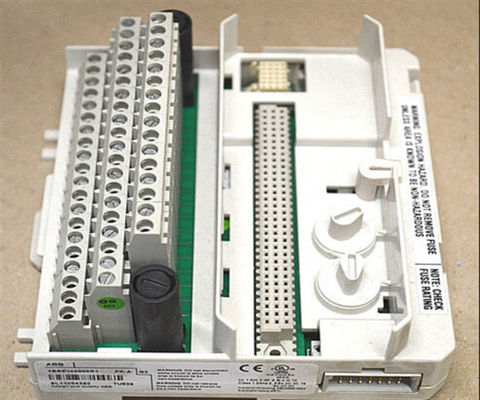

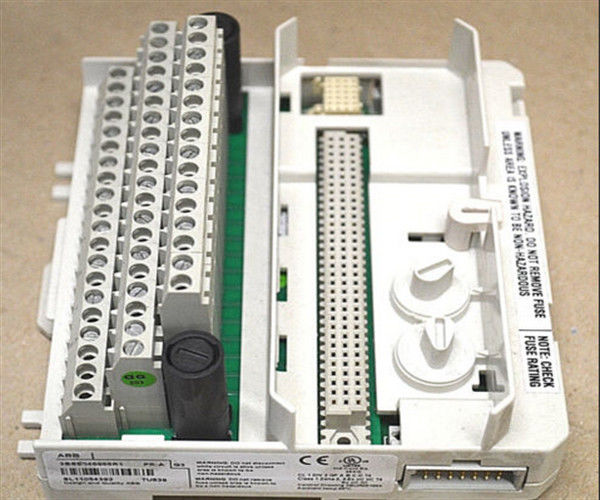

ABB Advant 800xA TU839 Extended Module Termination Unit 3BSE046966R1
Descrizione
Il TU839 MTU può avere fino a 8 canali di I/O e due gruppi di connessioni per la distribuzione della potenza del sensore.La tensione di processo può essere collegata a due gruppi individualmente isolati per la distribuzione della potenza del sensoreOgni gruppo è dotato di un fusibile da 200 mA. La tensione nominale massima è di 250 V e la corrente nominale massima è di 1 A per canale.
Il MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.
Il MTU può essere montato su una rotaia DIN standard.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta solo di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
Informazioni generali
| Numero dell'articolo |
3BSE046966R1 |
| Tipo |
Estensione |
| Connessione |
Blocco terminale |
| Canali |
8 |
| Voltaggio |
250 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
55 oC (131 °F) |
| Utilizzo con I/O |
DI820, DI821 e DI825 |
| Connessioni di processo |
28
fino a 8 canali di I/O
(2 terminali per canale)
2x6 terminali di potenza di processo 0,2 A |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
1 A |
| Connessione di corrente massima del processo |
10 A |
| Dimensioni accettabili del filo |
Stranded: 24-14 AWG
0.2-2,5 mm2 (solide e stratificato)
Torsione raccomandata 0,5 Nm. |
| tensione di prova dielettrica |
2300 V canale a.c. a terra 1350 V canale a.c. a canale |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
- |
| Certificazione marina |
- |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F) |
| Classe di protezione |
IP20 secondo IEC 60529 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
126 mm (5 pollici) compreso il connettore, 120,5 mm (4.74 pollici) da bordo a bordo installato. |
| Profondezza |
di larghezza superiore a 40 mm |
| Altezza |
110 mm (4.3 pollici) |
| Peso |
00,28 kg (0,6 libbre) |
Caratteristiche e vantaggi
- 8 canali di I/O isolati individualmente.
- Due gruppi isolati e fusi per la distribuzione dell'energia dei sensori.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
