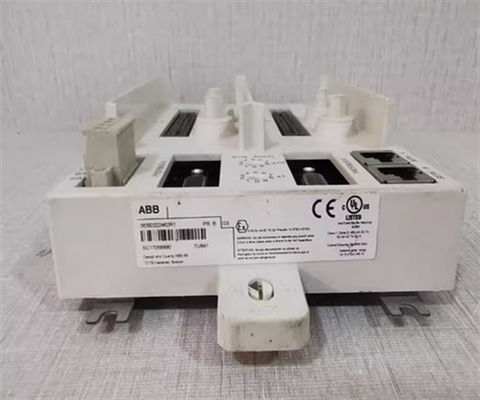

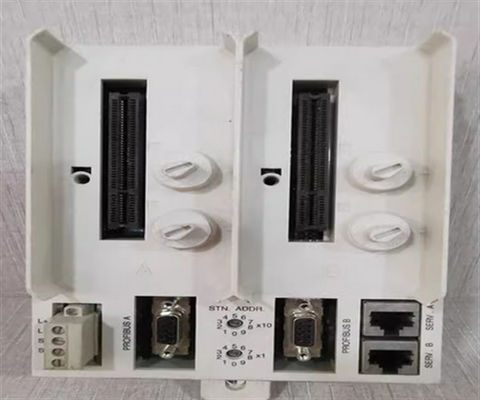

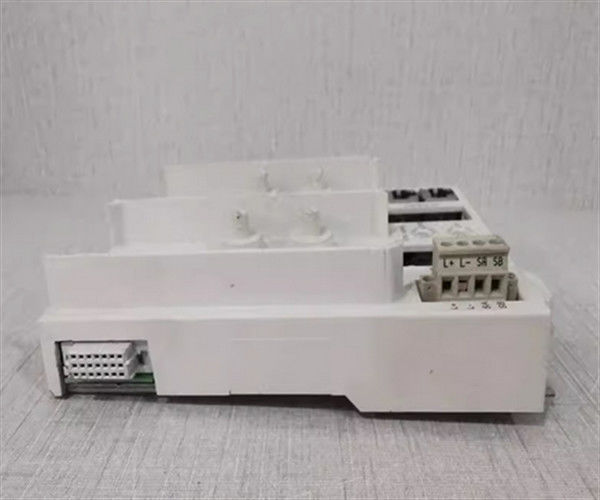

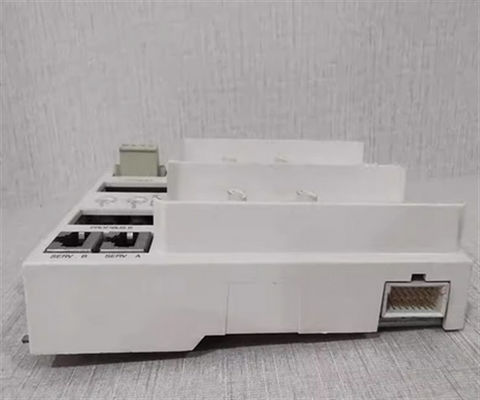

3BSE042560R1 ABB TU849 Unità di terminazione per 1+1 TB840
Descrizione
Il TU849 è un'unità di terminazione del modulo (MTU) per la configurazione ridondante del modem TB840/TB840A.
L'MTU è un'unità passiva dotata di connessioni per doppia alimentazione, una per ogni modem, un singolo ModuleBus elettrico, due TB840/TB840A e un interruttore rotativo per l'impostazione dell'indirizzo del cluster (1 a 7).
Quattro tasti meccanici, due per ogni posizione, vengono utilizzati per configurare l'MTU per i giusti tipi di moduli.Le configurazioni possono essere modificate con un cacciavite.
L'MTU può essere montato su una rotaia standard DIN. Ha un lucchetto meccanico che blocca l'MTU alla rotaia DIN. Il lucchetto può essere bloccato / sbloccato con un cacciavite.
L'unità di terminazione TU848 ha connessioni di alimentazione individuali e collega TB840/TB840A a I/O ridondanti.L'unità di terminazione TU849 ha connessioni di alimentazione individuali e collega TB840/TB840A a I/O non ridondanti.
Informazioni generali
| Numero dell'articolo |
3BSE042560R1 |
| Protocollo di comunicazione |
Modulobus |
| Padrone o schiavo |
N/A |
| Redundanza di linea |
- Sì, sì. |
| Swap a caldo |
- No, no. |
| Tipo |
TB840/TB840A ridondante, singolo I/O, doppia potenza |
| Input di potenza |
24 V di corrente corrente (19,2 - 30 V) |
| Montaggio |
Verticale o orizzontale |
Dati dettagliati
| Collegamento |
N/A |
| Tipo di consumo 24 V. |
N/A |
| Distribuzione della corrente di ModuleBus |
Massimo 5 V 1,5 A
24 V 1,5 A |
| Chiavi meccaniche |
36 diverse combinazioni |
| Dimensioni accettabili del filo |
Solido: 0,2 - 2,5 mm2
Stratificato: 0,2 -2,5 mm2, 24 -12 AWG
Torsione raccomandata: 0,5 Nm |
| Tensione nominale di isolamento |
50 V |
| Tensione di prova dialettica |
500 V di corrente |
| Dissipazione di potenza |
2.5 W |
Ambiente e certificazione
| Marcatura CE |
- Sì, sì. |
| Sicurezza elettrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Luogo pericoloso |
cULus Classe di posizione pericolosa 1 Zona 2, ATEX Zona 2 |
| Certificati marini |
ABS, BV, DNV-GL, LR |
| Temperatura, funzionamento |
da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate per temperature da +5 a +55 °C |
| Temperatura, conservazione |
-40 a +70 °C (-40 a +158 °F) |
| Umidità relativa |
da 5 a 95%, non condensante |
| Temperatura ambiente massima |
55 °C (131 °F), per il montaggio verticale 40 °C (104 °F) |
| Classe di attrezzature |
Classe I secondo la norma IEC 60536; (protetto da terra) |
| Protezione contro l'ingresso |
IP20 secondo IEC 60529 |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
124 mm (4,88 pollici) |
| Altezza |
186.5 mm (7,34 pollici) compresa la serratura |
| Profondezza |
47 mm (1.85 in.) |
| Peso |
00,45 kg (0,99 libbre) |
Caratteristiche e vantaggi
• doppia connessione di alimentazione
• Un interruttore rotativo per la regolazione degli indirizzi dei cluster
• La chiavetta meccanica impedisce l'inserimento di moduli di tipo errato
• Connessione Single ModuleBus
• Dispositivo di attacco alla rotaia DIN per il blocco e la messa a terra
• montato su rotaia DIN
FAQ:
D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:TU849 3BSE042560R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
