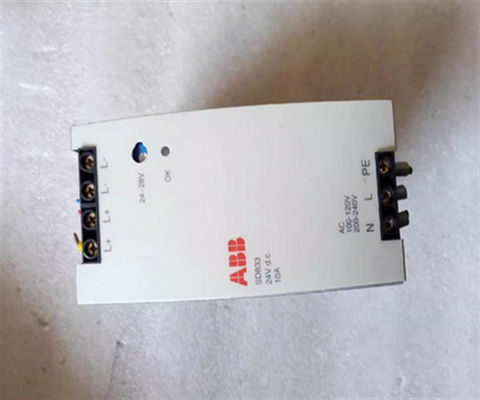

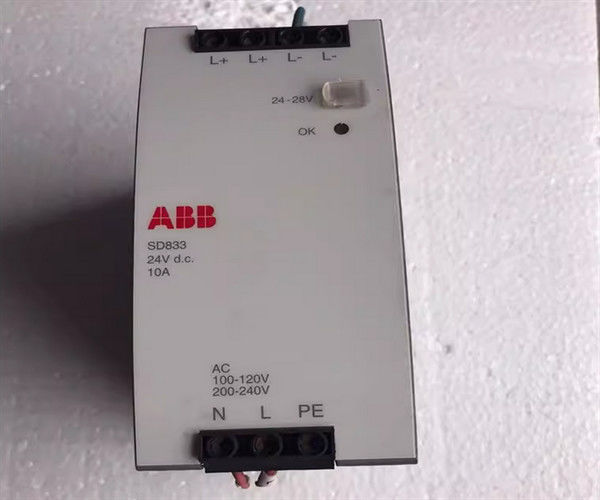

Dispositivo di alimentazione ABB 3BSC610066R1 SD833 conforme alla norma G2
Descrizione
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
I circuiti di uscita secondaria sono accettati per applicazioni SELV o PELV. Sono switch-mode Power Supply Unit che convertono la tensione della rete a 24 volt di corrente continua.Questi alimentatori possono essere utilizzati per applicazioni non ridondanti e ridondanti.
Le applicazioni ridondanti richiedono unità di diodo di voto SS823 o SS832.Forniscono una funzione di avvio morbidoL'accensione di un SD83x non farà scattare i fusibili o gli interruttori di terra.
Informazioni generali
| Numero dell'articolo |
3BSC610066R1 |
| Tipo |
Fornitore di alimentazione |
| Corrente di uscita nominale |
10 A |
| Potenza di uscita nominale |
240 W |
| Voltaggio di uscita nominale |
di corrente continua 24 V |
| Potenza di ingresso nominale |
447/514 VA |
| tensione di alimentazione/input, nominale |
100-120 V a.c. 200-240 V a.c. Input di selezione automatica |
| Applicazioni |
SELV e PELV |
| Efficienza |
91/91,6 % |
Dati dettagliati
| Variazione di tensione di linea consentita |
100-120 V AC +-10 %, 200-240 V AC +-10 % |
| Frequenza principale |
50-60 Hz +- 6% |
| Corrente primaria di picco di accensione a potenza |
< 10 A |
| Condivisione del carico |
- |
| Relai di controllo |
- No, no. |
| Fattore di potenza (a potenza di uscita nominale) |
0.59/0.51 |
| Dissipazione del calore |
24/22 W |
| Regolazione della tensione di uscita a corrente massima |
< 70 mV / < 100 mV |
| Ripple (da picco a picco) |
< 50 mV |
| Tempo di trattenimento della tensione secondaria in caso di interruzione della rete |
46/47 ms |
| Corrente di uscita massima |
12 A A temperatura ambiente < 45 °C |
| Temperatura ambientale massima |
55 °C |
| Principale: consigliato fusibile esterno |
10-20 A |
| Secundario: cortocircuito |
14-18 A |
| Uscita sulla protezione della tensione |
< 39 V |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
IEC 61131-2, UL 508, EN 50178 |
| Zona ATEX 2 |
- No, no. |
| Zona IECEx 2 |
- No, no. |
| Luogo pericoloso, classe 1 Div 2 |
- No, no. |
| Certificazione marina |
DNV-GL, ABS |
| Classificazione di protezione |
IP20 secondo IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 |
G2 |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Condizioni di esercizio meccaniche |
IEC 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione |
Categoria III di sovratensione (IEC/EN 60664-1) |
| Classe di attrezzature |
Classe 1 secondo la norma EN 50718; 3.56 |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
60 mm (2.36") |
| Profondezza |
117 mm (4,61") |
| Altezza |
124 mm (4,88") |
| Peso (libbre) |
700 g (1,5 libbre) |
| Distanza di montaggio W mm |
15 mm (0,59") |
| Distanza di montaggio H mm |
40 mm (1,57") |
Caratteristiche e vantaggi
- Semplice montaggio DIN-rail
- Equipaggiamento di classe I (quando collegato alla terra protettiva, (PE))
- Supertensione di categoria III per il collegamento alla rete principale primaria
Rete TN
- Separazione protettiva del circuito secondario dal circuito primario
- Accettabile per applicazioni SELV e PELV
- L'uscita delle unità è protetta da sovraccarico
(limite di corrente) e sovra tensione (OVP)
