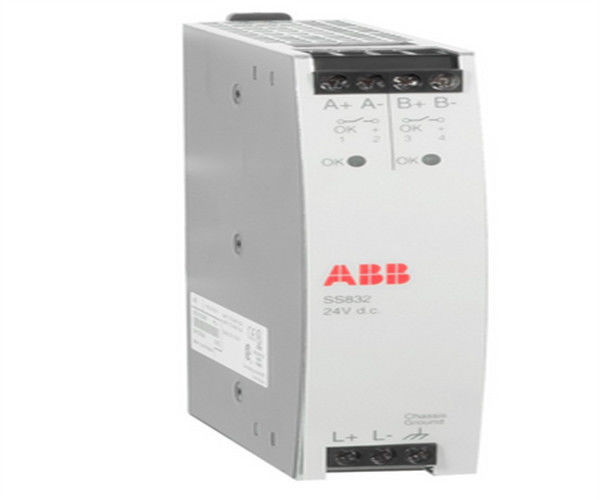

SS832 3BSC610068R1 ABB
Descrizione
Le unità di voto SS823 e SS832 sono state appositamente progettate per essere utilizzate come unità di controllo all'interno di una configurazione di alimentazione ridondante.Le connessioni di uscita da due unità di alimentazione sono collegate all'unità di voto.
L'unità di voto separa le unità di alimentazione ridondanti, controlla la tensione fornita e genera segnali di controllo da collegare al consumatore di energia.
I LED verdi, montati sul pannello anteriore dell'unità di voto, forniscono un'indicazione visiva che la tensione di uscita corretta è fornita.un contatto senza tensione chiude il percorso verso il collegamento corrispondente- I livelli di voto sono preimpostati.
Informazioni generali
| Numero dell'articolo |
3BSC610068R1 |
| Tipo |
Votante |
| Corrente di uscita nominale |
10 A (20 A in funzionamento parallelo) |
| Potenza di uscita nominale |
- |
| Voltaggio di uscita nominale |
- |
| Potenza di ingresso nominale |
2 x 10 A |
| tensione di alimentazione/input, nominale |
2x24 V di corrente continua |
| Applicazioni |
- |
| Efficienza |
- |
Dati dettagliati
| Variazione di tensione di linea consentita |
- |
| Frequenza principale |
60 V di corrente continua |
| Corrente primaria di picco di accensione a potenza |
- |
| Condivisione del carico |
- |
| Relai di controllo |
- Sì, sì. |
| Fattore di potenza (a potenza di uscita nominale) |
- |
| Dissipazione del calore |
18 W |
| Regolazione della tensione di uscita a corrente massima |
0Tipo.85 V. |
| Ripple (da picco a picco) |
- |
| Tempo di trattenimento della tensione secondaria in caso di interruzione della rete |
- |
| Corrente di uscita massima |
25 A (sovraccarico) |
| Temperatura ambientale massima |
55 °C |
| Principale: consigliato fusibile esterno |
- |
| Secundario: cortocircuito |
Max 25 A RMS |
| Uscita sulla protezione della tensione |
- |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
IEC 61131-2, UL 508, EN 50178 |
| Zona ATEX 2 |
- No, no. |
| Zona IECEx 2 |
- No, no. |
| Luogo pericoloso, classe 1 Div 2 |
- No, no. |
| Certificazione marina |
ABS, BV, DNV-GL, LR |
| Classificazione di protezione |
IP20 secondo IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 |
G2 |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Condizioni di esercizio meccaniche |
IEC 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione |
- |
| conformità RoHS |
DIRETTIVA 2011/65/UE (EN 50581:2012) |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Dimensioni
| Larghezza |
32 mm (1,26") |
| Profondezza |
117 mm (4,61") |
| Altezza |
125 mm (4,9") |
| Peso (libbre) |
350 g (0,77 lb) |
| Distanza di montaggio W mm |
15 mm (0,59") |
| Distanza di montaggio H mm |
25 mm (1") |
Caratteristiche e vantaggi
- Semplice montaggio DIN-rail
- Equipaggiamento di classe I (quando collegato alla terra protettiva, (PE))
- Supertensione di categoria III per il collegamento alla rete principale primaria
Rete TN
- Separazione protettiva del circuito secondario dal circuito primario
- Accettabile per applicazioni SELV e PELV
- L'uscita delle unità è protetta da sovraccarico
(limite di corrente) e sovra tensione (OVP)
FAQ:
D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:SS832 3BSC610068R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
