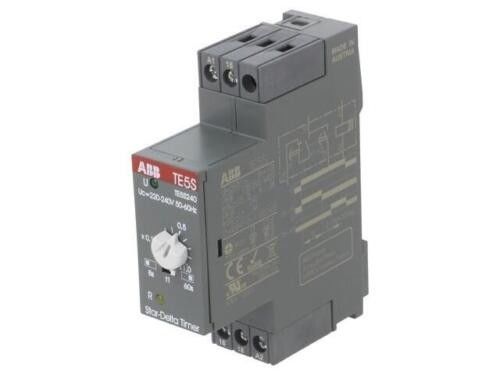

ABB TE5S-240 1SBN020010R1003 Timer elettronico Valore di tenuta medio 50 Hz 6,5 V·A

Quantità minima d'ordine: 1 pezzo

Numero della tariffa doganale: 85364900

Scheda tecnica, informazioni tecniche:1SBC100122C0202_Ch04

Larghezza netta del prodotto: 23 mm

Profondezza / lunghezza netta del prodotto: 75 mm

Altezza netta del prodotto: 85 mm

Peso netto del prodotto: 0,08 kg

Numero di contatti principali NC: 0

Numero di contatti ausiliari NO: 1

Numero di contatti ausiliari NC: 1

Tensione di funzionamento nominale: circuito ausiliario 240 V

Frequenza nominale (f): Circuito ausiliario 50 / 60 Hz

Circuito di controllo 50 / 60 Hz

Corrente termica convenzionale in aria libera (Ith): conforme alla IEC 60947-5-1, Θ = 40 °C 10 A

Corrente di funzionamento nominale AC-15 (Ie):

(24 / 127 V) 5 A

(220 / 240 V) 4 A

(380 / 400 V) 3 A

Dispositivi di protezione contro i cortocircuiti: fusibili gG di tipo 10 A

Corrente di funzionamento nominale DC-13 (Ie): (24 V) 4 A

Frequenza massima di commutazione meccanica: 720 cicli all'ora

Tensione nominale del circuito di controllo (Uc): 50 Hz / 60 Hz 220... 240 V CA

Consumo della bobina:

Valore di tenuta medio 50 Hz 6,5 V·A

Valore di tenuta medio 60 Hz 6,5 V·A

Circuito ausiliario di connessione di capacità:

Flessibile con fine cavo 0,75... 2,5 mm2

Cavo rigido 1/2x 1... 2,5 mm2

Grado di protezione: conforme alla norma IEC 60529, IEC 60947-1, EN 60529 Termini ausiliari IP20

Tipo di terminale: terminali a vite

Adatto per:

Resistenza agli urti secondo la norma IEC 60068-2-27:

Impulso semisino per 11 ms, direzione dello shock: A 20 m/s2

Impulso semisino per 11 ms, direzione di scossa: B 15 m/s2

Impulso semisino per 11 ms, direzione dello shock: C 20 m/s2

Modello di segnalazione dei minerali di conflitto (CMRT):

Dichiarazione REACH:

Informazioni sulla RoHS:

Stato RoHS: in conformità della direttiva 2011/65/UE

RAEE B2C / B2B: Business to Business

Categoria RAEE: 5. Apparecchiature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)

Informazioni sul contenitore

Pacchetto Livello 1 Unità: scatola 1 pezzo

Pacchetto Livello 1 Larghezza: 23 mm

Pacco Livello 1 profondità / lunghezza: 75 mm

Pacchetto Livello 1 Altezza: 85 mm

Pacchetto Livello 1 Peso lordo: 0,08 kg

Pacco livello 1 EAN: 3471522121677
