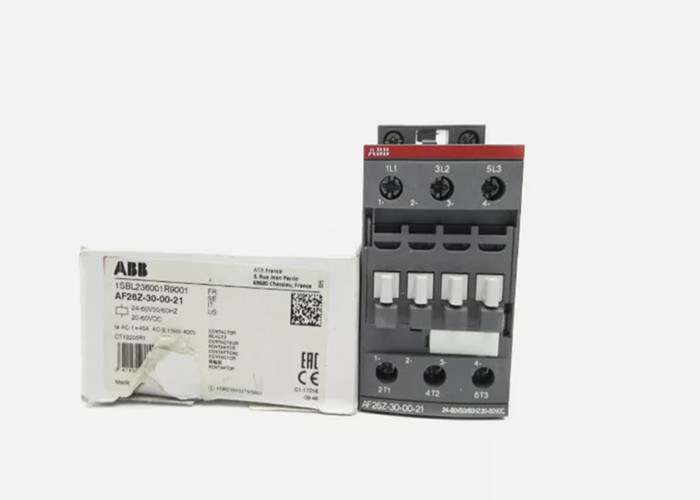

ABB AF26Z-30-00-21 L'AF26Z-30-00-21 è un contattore a 3 poli - 690 V IEC o 600 UL con terminali a vite

ABB AF26Z-30-00-21 L'AF26Z-30-00-21 è un contattore a 3 poli - 690 V IEC o 600 UL con terminali a vite


Informazioni generali


Ordinare
Quantità di ordine minimo:
1 pezzo
Numero della tariffa doganale:
85364900





Dimensioni
Larghezza netta del prodotto:
45 mm
Profondità / lunghezza netta del prodotto:
86 mm
Altezza netta del prodotto:
86 mm
Peso netto del prodotto:
0,35 chilogrammi




Tecnico
Numero di contatti principali NO:
3
Numero di Contatti Principali NC:
0
Numero di contatti ausiliari NO:
0
Numero di contatti ausiliari NC:
0
Standard:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 N. 60947-4-1
Tensione operativa nominale:
Circuito principale 690 V
Frequenza nominale (f):
Circuito di controllo 50/60 Hz
Circuito principale 50/60 Hz
Corrente termica convenzionale in aria libera (Ith):
acc.secondo IEC 60947-4-1, contattori aperti Θ = 40 °C 50 A
Corrente operativa nominale AC-1 (Ie):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70°C 32 A
Corrente operativa nominale AC-3 (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60°C 26 A
(220 / 230 / 240 V) 60°C 26 A
Corrente operativa nominale AC-3e (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60°C 26 A
(220 / 230 / 240 V) 60°C 26 A
Potenza operativa nominale AC-3 (Pe):
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Potenza operativa nominale AC-3e (Pe):
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Corrente nominale di tenuta a breve termine a bassa tensione (Icw):
a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 10 s 350 A
a 40 °C di temperatura ambiente, in aria libera, da uno stato freddo 15 min 50 A
a 40 °C di temperatura ambiente, in aria libera, da uno stato freddo 1 min 150 A
a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 1 s 700 A
a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 30 s 225 A
Capacità di interruzione massima:
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 500 A
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 200 A
Frequenza di commutazione elettrica massima:
(AC-1) 600 cicli all'ora
(AC-2 / AC-4) 150 cicli all'ora
(AC-3) 1200 cicli all'ora
Corrente operativa nominale DC-1 (Ie):
(110 V) 2 Poli in Serie, 40 °C 45 A
(110 V) 2 Poli in Serie, 60 °C 40 A
(110 V) 2 Poli in Serie, 70 °C 32 A
(110 V) 3 poli in serie, 40 °C 45 A
(110 V) 3 poli in serie, 60 °C 40 A
(110 V) 3 Poli in Serie, 70 °C 32 A
(220 V) 3 Poli in Serie, 40 °C 45 A
(220 V) 3 poli in serie, 60 °C 40 A
(220 V) 3 Poli in Serie, 70 °C 32 A
(72 V) 1 polo, 40 °C 45 A
Mostra di più
Corrente operativa nominale DC-3 (Ie):
(110 V) 2 Poli in Serie, 40 °C 45 A
(110 V) 2 Poli in Serie, 60 °C 40 A
(110 V) 2 Poli in Serie, 70 °C 32 A
(110 V) 3 poli in serie, 40 °C 45 A
(110 V) 3 poli in serie, 60 °C 40 A
(110 V) 3 Poli in Serie, 70 °C 32 A
(220 V) 3 Poli in Serie, 40 °C 45 A
(220 V) 3 Poli in Serie, 60 °C 40 A
(220 V) 3 Poli in Serie, 70 °C 32 A
(72 V) 1 polo, 40 °C 45 A
Mostra di più
Corrente operativa nominale DC-5 (Ie):
(110 V) 2 Poli in Serie, 40 °C 45 A
(110 V) 2 Poli in Serie, 60 °C 40 A
(110 V) 2 Poli in Serie, 70 °C 32 A
(110 V) 3 poli in serie, 40 °C 45 A
(110 V) 3 poli in serie, 60 °C 40 A
(110 V) 3 Poli in Serie, 70 °C 32 A
(220 V) 3 Poli in Serie, 40 °C 20 A
(220 V) 3 poli in serie, 60 °C 20 A
(220 V) 3 poli in serie, 70 °C 20 A
(72 V) 1 polo, 40 °C 20 A
Mostra di più
Tensione di isolamento nominale (Ui):
secondo IEC 60947-4-1 690 V
acc.secondo UL/CSA 600 V
Tensione nominale di resistenza all'impulso (Uimp):
6kV
Frequenza di commutazione meccanica massima:
3600 cicli all'ora
Tensione nominale del circuito di controllo (Uc):
50 Hz 24...60 V
60 Hz 24...60 V
Funzionamento CC 20 ... 60 V
Tempo di funzionamento:
Tra diseccitazione bobina e chiusura contatto NC 13 ... 98 ms
Tra la diseccitazione della bobina e l'apertura del contatto NO 11 ... 95 ms
Tra l'eccitazione della bobina e l'apertura del contatto NC 38 ... 90 ms
Tra l'eccitazione della bobina e la chiusura del contatto NO 40 ... 95 ms
Montaggio su guida DIN:
TH35-15 (guida di montaggio 35 x 15 mm) acc.alla norma CEI 60715
TH35-7.5 (guida di montaggio 35 x 7,5 mm) acc.alla norma CEI 60715
Montaggio tramite viti (non fornite):
2 viti M4 posizionate in diagonale
Circuito principale della capacità di connessione:
Flessibile con Ghiera 1/2x 1,5...10 mm²
Flessibile con puntale isolato 1x 1,5 ... 10 mm²
Flessibile con puntale isolato 2x 1,5 ... 4 mm²
Rigido Solido 1/2x 2,5 ... 4 mm²
Rigido a trefoli 1/2x 2,5 ... 10 mm²
Collegamento del circuito di controllo della capacità:
Flessibile con Ghiera 1/2x 0,75...2,5 mm²
Flessibile con puntale isolato 1x 0,75 ... 2,5 mm²
Flessibile con puntale isolato 2x 0,75 ... 1,5 mm²
Rigido Solido 1/2x 1 ... 2,5 mm²
Rigido a trefoli 1/2x 1 ... 2,5 mm²
Lunghezza di spelatura del cavo:
Circuito di controllo 10 mm
Circuito principale 14 mm
Grado di protezione:
acc.secondo IEC 60529, IEC 60947-1, EN 60529 Terminali bobina IP20
acc.secondo IEC 60529, IEC 60947-1, EN 60529 Terminali principali IP20
Tipo di terminale:
Morsetti a vite


Tecnico UL/CSA

Dimensioni NEMA:
1
Corrente nominale continua NEMA:
27 Un
Potenza nominale NEMA:
(115 V CA) Monofase 2 Hp
(200 V CA) Trifase 7-1/2 Hp
(230 V AC) Monofase 3 Hp
(230 V CA) Trifase 7-1/2 Hp
(460 V CA) Trifase 10 Hp
(575 V CA) Trifase 10 Hp
Tensione operativa massima UL/CSA:
Circuito principale 600 V
Classificazione per uso generale UL/CSA:
(600 V CA) 45 A
Potenza nominale UL/CSA:
(120 V CA) Monofase 2 hp
(200 ... 208 V CA) Trifase 7-1/2 hp
(220 ... 240 V CA) Trifase 7-1/2 hp
(240 V CA) Monofase 3 hp
(440 ... 480 V AC) Trifase 15 hp
(550 ... 600 V AC) Trifase 20 hp
Capacità di connessione del circuito principale UL/CSA:
Solido rigido 1/2x 14-10 AWG
Trefolo rigido 1/2x 14-8 AWG
Collegamento del circuito di controllo della capacità UL/CSA:
Solido rigido 1/2x 18-14 AWG
Trefolo rigido 1/2x 18-14 AWG
Coppia di serraggio UL/CSA:
Circuito di controllo 11 in·lb
Circuito principale 22 pollici·libbre

Ambientale

Temperatura dell'aria ambiente:
Vicino al contattore Dotato di relè termico O/L -25 ... 60 °C
Vicino al contattore senza relè termico O/L -40 ... 70 °C
Vicino al contattore per stoccaggio -60 ... +80 °C
Resistenza climatica:
Categoria B secondo IEC 60947-1 Allegato Q
Altitudine operativa massima consentita:
Senza declassamento 3000 m
Resistenza agli urti acc.secondo IEC 60068-2-27:
Chiuso, direzione dell'urto: B1 25 g
Apertura, direzione dello shock: B1 5 g
Direzione dell'urto: A 30 g
Direzione dell'ammortizzatore: B2 15 g
Direzione dell'ammortizzatore: C1 25 g
Direzione dell'ammortizzatore: C2 25 g
Resistenza alle Vibrazioni:
4g Posizione chiusa e 2g Posizione aperta 5 ... 300 Hz

Conformità dei materiali

Modello di segnalazione dei minerali di conflitto (CMRT):
9AKK108467A5658
Dichiarazione REACH:
2CMT2021-006202
Informazioni RoHS:
Codice articolo: 2CMT2021-006277
Stato RoHS:
Secondo la Direttiva UE 2011/65/UE
Legge sul controllo delle sostanze tossiche - TSCA:
Numero di parte: 2CMT2023-006525
RAEE B2C/B2B:
Da azienda ad azienda
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

Valore circolare

Istruzioni di fine vita:
1SBC101080M6801

Trasparenza ecologica

Dichiarazione Ambientale di Prodotto - EPD:
1SBD250584E4000
2TFP200036A1001

Certificati e Dichiarazioni

Certificato dell'ABS:
ABS_20-2060694-PDA
Certificato BV:
BV_2634H24898C0
Certificato CB:
CB_SE-112316
Certificato CCC:
CCC_2010010304445623
Certificato CQC:
CQC2010010304445623
CQC2020010304294316
Dichiarazione di conformità - CCC:
2020980304001254
2020980304001052
Dichiarazione di Conformità - CE:
1SBD250000U1000
Dichiarazione di conformità - UKCA:
1SBD250031U1000
Certificato DNV:
DNV_TAE00001AF-4
Certificato EAC:
EAC_RU_FRME77B03447
Certificato GOST:
GOST_POCCFR.ME77.B07175.pdf
Certificato KC:
KC_HW02016-15001C
Certificato LR:
LRS_LR23403517TA-02
Certificato RINA:
RINA_ELE240318XG
Certificato RMRS:
RMRS_1802705280
Certificato UL:
UL-US-2150887-5
UL-CA-2142658-5
Scheda di iscrizione UL:
E312527

Informazioni sul contenitore

Unità di livello 1 del pacchetto:
scatola 1 pezzo
Larghezza pacchetto livello 1:
87 mm
Livello pacchetto 1 Profondità/Lunghezza:
87 mm
Altezza del pacchetto Livello 1:
47 mm
Peso lordo del pacchetto livello 1:
0,35 chilogrammi
EAN pacchetto livello 1:
3471523114111
Unità di livello 2 del pacchetto:
scatola 21 pezzi
Larghezza livello pacchetto 2:
250 mm
Profondità/Lunghezza del pacchetto Livello 2:
300 mm
Altezza del pacchetto Livello 2:
315 mm
Peso lordo del pacchetto livello 2:
15,75 kg
Pacchetto unità di livello 3:
1080 pezzi

Classificazioni

Codice di classificazione dell'oggetto:
Q
ETIM4:
EC000066 - Contattore magnetico, commutazione AC
ETIM 5:
EC000066 - Contattore magnetico, commutazione AC
ETIM 6:
EC000066 - Contattore di potenza, commutazione AC
ETIM7:
EC000066 - Contattore di potenza, commutazione AC
ETIM8:
EC000066 - Contattore di potenza, commutazione AC
eClasse:
V11.0:27371003
UNSPSC:
39121529
Codice categoria granulare IDEA (IGCC):
4758 >> Contattori Iec
Numero E (Finlandia):
3706273
Numero E (Svezia):
3211376



Il nostro marchio:
[Honeywell] Modulo DCS/PLC/trasmettitore
Modulo [Emerson/Delta V]/motore e azionamenti CT
[ABB] Modulo I/O
[AB] Modulo e touch screen
[Rosemount] Trasmettitore
[Yokogawa] Trasmettitore
[Yaskawa] Servoazionamento e servomotore
[GE/Fanuc] PLC serie IC69
[Mitsubishi] Servoazionamento e servomotore
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst ecc.)

Processo di ordine:

1, per prima cosa inviaci il filemarca,codice modello/immagine della targhetta,la quantitàper richiesta. Quindi ti invieremo il preventivo. Dopo aver confermato il modello e la quantità, ti invieremo il PI.

2, è possibile trasferire tramite Paypal/Western Union/Garanzia commerciale/T/T.Quando avremo ricevuto il pagamento, inizieremo a preparare l'ordine per te al più presto.

3, possiamo in base alla vostra spedizione spedire la merce, oppure possiamo anche aiutarvi a spedire la merce direttamente.E il numero di tracciamento ti verrà inviato entro il giorno successivo.

4. Di solito per il nostro inventario le merci richiedono solo circa 3-5 giorni.

5. Se anche tu hai qualche domanda, puoi farmela in qualsiasi momento, proprio sotto c'è il mio contatto.


FAQ
*D: Fornite una garanzia per la merce?
A: Sì, forniamo una garanzia per tutti i nostri prodotti.
*D: Wisdomlong potrebbe fornire supporto tecnologico?
A: Siamo in questo campo da più di 8 anni.In caso di problemi, contattaci, ti forniremo un suggerimento dal ns
tecnico per aiutarti a risolvere il problema.
*D: Wisdomlong mantiene le merci in magazzino o le commercia solo?
R: Disponiamo di un ampio magazzino per le merci.Tieni molte merci in magazzino, quindi potresti promettere una consegna veloce.
*D: Qual è il tuo MOQ?
A: Ti forniamo un piccolo MOQ per ogni articolo, dipende dal tuo ordine specifico!
*D: Testate tutte le vostre merci prima della consegna?
R: Sì, abbiamo un test al 100% prima della consegna.
*D: Come si fa a rendere la nostra attività un buon rapporto a lungo termine?
A: Manteniamo una buona qualità e un prezzo competitivo per garantire che i nostri clienti ne traggano vantaggio;
Rispettiamo ogni cliente come nostro amico e facciamo sinceramente affari e facciamo amicizia con loro, non importa da dove provengano.
Invia i dettagli della tua richiesta qui sotto, scansiona subito il "codice QR"!
