General Electric DS3800HSHB Interfaccia ausiliaria per applicazioni industriali

Descrizione del prodotto:DS3800HSHB

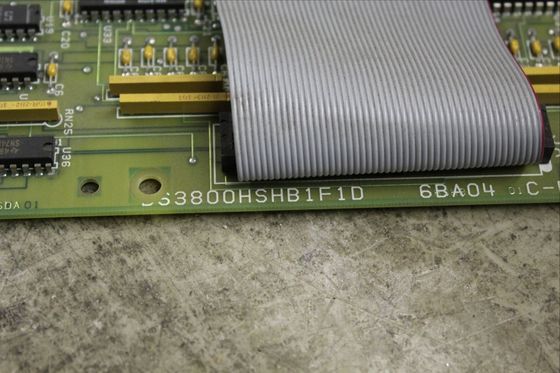

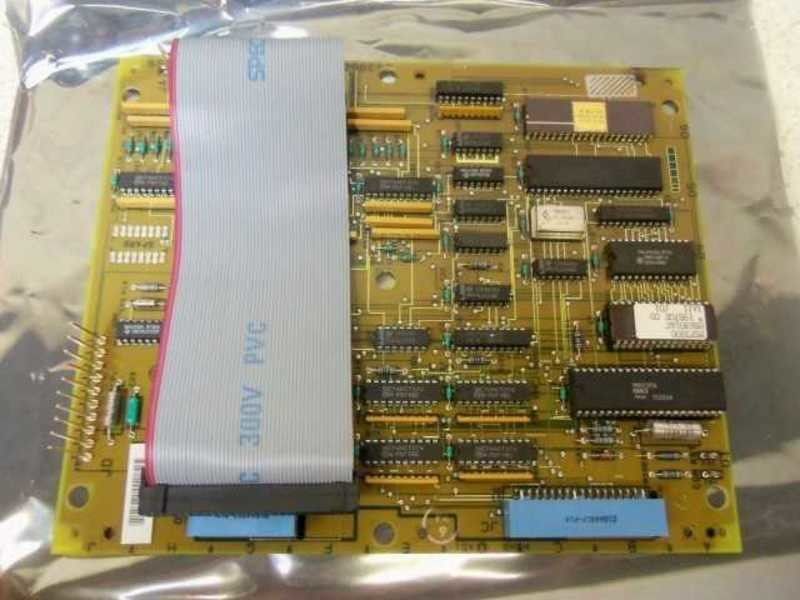

• Disposizione dei componenti: La scheda è popolata da una varietà di componenti elettronici attentamente organizzati e distribuiti su tutta la sua superficie. Sul DS3800HSHB sono presenti trentuno circuiti integrati (IC). Questi circuiti integrati sono dispositivi microelettronici complessi che contengono più transistor, resistori e altri elementi all'interno di un unico pacchetto. Ciascun IC svolge funzioni specifiche nel funzionamento complessivo della scheda, come l'elaborazione del segnale, il controllo logico o l'archiviazione dei dati, a seconda della sua progettazione e dell'uso previsto all'interno del sistema.
• Reti di resistori: Sulla scheda si possono trovare venticinque reti di resistori. Una rete di resistori è una raccolta di più resistori singoli collegati insieme in una configurazione specifica. Queste reti vengono spesso utilizzate per fornire valori di resistenza precisi e stabili per vari circuiti elettrici sulla scheda. Ad esempio, potrebbero essere utilizzati per impostare i livelli di tensione, limitare il flusso di corrente o creare divisori di tensione per scopi di condizionamento del segnale. La resistenza totale di ciascuna rete è equivalente al valore di resistenza equivalente specificato, che è attentamente calibrato per le particolari funzioni che supporta all'interno dei circuiti del DS3800HSHB.
• Condensatori: La scheda presenta un mix di diversi tipi di condensatori. Ci sono piccoli condensatori gialli e condensatori argentati distribuiti strategicamente attorno alla scheda. I condensatori svolgono un ruolo essenziale nei circuiti elettrici del DS3800HSHB. Possono immagazzinare energia elettrica, attenuare le fluttuazioni di tensione agendo come filtri nei circuiti di alimentazione e aiutare ad accoppiare o disaccoppiare i segnali tra le diverse parti del circuito. Ad esempio, in una sezione di alimentazione, i condensatori vengono utilizzati per ridurre la tensione di ondulazione e fornire una tensione CC più stabile per il funzionamento di altri componenti sulla scheda.
• Porte del connettore: Sul DS3800HSHB sono presenti due porte connettore blu, etichettate come 218A4807-P12 e 218A4807-P14. Questi connettori sono progettati per stabilire collegamenti elettrici con altri componenti o sottosistemi all'interno del più grande sistema Speedtronic Mark IV. Hanno configurazioni di pin specifiche e sono progettati per garantire una trasmissione affidabile di alimentazione, segnali di controllo e dati tra DS3800HSHB e altre schede, sensori o attuatori associati. Attraverso questi connettori, la scheda può ricevere segnali di ingresso relativi ai parametri della turbina come temperatura, pressione e velocità, nonché inviare segnali di controllo per regolare il funzionamento della turbina.
• Funzionalità aggiuntive: C'è uno spazio vuoto contrassegnato come "di riserva" sul tabellone. Quest'area offre la possibilità di collegare componenti aggiuntivi, se necessario, magari per personalizzazioni o aggiornamenti per adattare la scheda a specifici requisiti applicativi o per risolvere particolari problemi che possono sorgere durante il funzionamento del sistema. Sul bordo destro del tabellone c'è un collegamento jumper. Questo collegamento ponticello può essere regolato dagli utenti o dai tecnici per modificare determinate funzioni o impostazioni della scheda. Ad esempio, potrebbe essere utilizzato per modificare la modalità operativa della scheda, abilitare o disabilitare funzionalità specifiche o configurarla per diversi tipi di modelli di turbine o condizioni operative.

Capacità funzionali

• Controllo e monitoraggio della turbina: Essendo parte integrante del sistema Speedtronic Mark IV, la funzione principale del DS3800HSHB è controllare e monitorare le turbine. Nel caso delle turbine a vapore può gestire parametri cruciali come la velocità di rotazione dell’albero della turbina. Ricevendo segnali di velocità dai sensori collegati alla turbina, la scheda può confrontare la velocità effettiva con il setpoint desiderato e apportare le modifiche necessarie. Ad esempio, se la turbina funziona troppo velocemente o troppo lentamente, può inviare segnali di controllo alle valvole di immissione del vapore per regolare il flusso di vapore in ingresso nella turbina, riportando così la velocità entro un intervallo operativo accettabile.

• Integrazione e compatibilità del sistema: Il DS3800HSHB è progettato per funzionare perfettamente con gli altri componenti del sistema Speedtronic Mark IV. Può comunicare con altre schede di controllo, moduli di ingresso/uscita e interfacciarsi con vari sensori e attuatori utilizzati nel controllo delle turbine. Questa compatibilità garantisce che l'intero sistema di controllo della turbina funzioni come un'unità coesa. Ad esempio, può scambiare dati con un modulo di monitoraggio delle vibrazioni per incorporare le informazioni sulle vibrazioni nella valutazione complessiva dello stato della turbina e nella strategia di controllo. Si interfaccia inoltre con dispositivi di interfaccia uomo-macchina (HMI), consentendo agli operatori di monitorare i parametri della turbina ed emettere comandi di controllo da una sala di controllo centrale.

Considerazioni operative e ambientali

• Requisiti di alimentazione: La scheda funziona entro parametri di alimentazione specifici. In genere richiede una fonte di alimentazione CC stabile con un intervallo di tensione definito. Il consumo energetico del DS3800HSHB è ottimizzato per garantire un funzionamento efficiente riducendo al minimo la generazione di calore. Un'adeguata alimentazione elettrica è fondamentale per mantenere il corretto funzionamento di tutti i suoi componenti interni e per consentirgli di svolgere accuratamente i suoi compiti di controllo e monitoraggio.
• Tolleranza ambientale: Il DS3800HSHB è progettato per resistere alle condizioni ambientali comunemente presenti negli ambienti industriali in cui sono installate le turbine. Può funzionare entro un determinato intervallo di temperature, generalmente progettato per gestire sia il calore generato dalla turbina stessa che le variazioni della temperatura ambiente in luoghi come centrali elettriche o strutture industriali. Ha anche un grado di resistenza all'umidità, alla polvere e ad altri contaminanti che possono essere presenti in questi ambienti. Tuttavia, in condizioni estremamente difficili, potrebbero essere necessarie misure protettive aggiuntive per garantirne l'affidabilità e le prestazioni a lungo termine.

Manutenzione e supporto

• Servizi di riparazione: Le società di riparazione professionali come Ax Control offrono servizi di riparazione per il DS3800HSHB. Il ciclo di riparazione tipico varia da 1 a 2 settimane, il che consente tempi di risposta ragionevoli per la maggior parte delle esigenze di manutenzione. In situazioni urgenti in cui ridurre al minimo i tempi di inattività è fondamentale, è possibile fornire servizi di riparazione rapidi con tempi di consegna compresi tra 48 e 72 ore. Questi servizi di riparazione comportano un'ispezione completa della scheda per identificare i componenti difettosi, la sostituzione di eventuali parti difettose e test approfonditi per garantire che la scheda venga ripristinata alle sue condizioni di funzionamento ottimali.
• Garanzia: Dopo aver subito la riparazione, la scheda viene solitamente fornita con una garanzia di 3 anni. Questo periodo di garanzia garantisce agli utenti che la scheda riparata funzionerà come previsto e offre loro la possibilità di ricorrere in caso si verifichino problemi durante il periodo specificato. Riflette l'affidabilità del processo di riparazione e la fiducia dei fornitori di servizi nella qualità del loro lavoro

Caratteristiche:DS3800HSHB

• Monitoraggio preciso dei parametri:
  • Rilevamento multiparametrico: La scheda è in grado di monitorare molteplici parametri critici legati al funzionamento della turbina. Può gestire segnali provenienti da sensori che misurano parametri quali velocità di rotazione della turbina, temperatura in vari punti all'interno della turbina (comprese pale, ingresso e scarico), pressione in diverse sezioni del sistema turbina e livelli di vibrazione. Questa capacità di monitoraggio globale consente una visione olistica dello stato di salute e delle prestazioni della turbina, consentendo il rilevamento tempestivo di potenziali problemi e un intervento tempestivo.
  • Alta precisione: Il DS3800HSHB offre un'elevata precisione nell'elaborazione dei segnali in ingresso da questi sensori. Grazie alla circuiteria attentamente progettata e all'integrazione dei componenti, è in grado di misurare e interpretare con precisione anche piccole variazioni nei segnali del sensore. Ad esempio, quando si monitora la temperatura, è in grado di rilevare variazioni di temperatura entro un margine molto ristretto, il che è fondamentale per identificare sottili cambiamenti nelle condizioni operative della turbina che potrebbero causare problemi se lasciati inosservati.
• Funzionalità di controllo sofisticate:
  • Controllo della velocità della turbina: Una delle funzioni chiave è la sua capacità di controllare la velocità di rotazione della turbina. Riceve segnali di velocità in tempo reale da sensori appropriati e li confronta con i valori di velocità preimpostati. Sulla base di questo confronto, può generare segnali di controllo precisi per regolare il flusso di vapore o carburante (a seconda che si tratti di una turbina a vapore o a gas) per mantenere la velocità desiderata. Ciò garantisce un funzionamento stabile della turbina in condizioni di carico variabili e aiuta a sincronizzarla con la rete elettrica nelle applicazioni di generazione di energia.
  • Combustione e ottimizzazione dei processi: Nelle turbine a gas svolge un ruolo fondamentale nell'ottimizzazione del processo di combustione. Monitorando parametri come il flusso di carburante, la presa d'aria e la temperatura di combustione, è possibile apportare regolazioni precise per garantire un'efficiente combustione del carburante. Ciò non solo massimizza la potenza erogata, ma migliora anche l'efficienza del carburante e riduce le emissioni. Nelle turbine a vapore, può regolare l'ammissione del vapore e altri processi correlati per ottimizzare l'efficienza complessiva di conversione energetica.

• Funzionalità di integrazione e compatibilità

• Integrazione di sistema perfetta:
  • Compatibilità con i componenti Mark IV: Il DS3800HSHB è progettato per integrarsi perfettamente con gli altri componenti del sistema GE Speedtronic Mark IV. Può comunicare in modo efficace con altre schede di controllo, moduli di ingresso/uscita e vari tipi di sensori e attuatori utilizzati nella configurazione di controllo della turbina. Questa compatibilità garantisce che l’intero sistema di controllo della turbina funzioni come un’entità unificata e coordinata, consentendo uno scambio di dati fluido e azioni di controllo collaborativo.
  • Interoperabilità con sistemi esterni: Ha anche il potenziale per interfacciarsi con sistemi esterni, come sistemi SCADA (Supervisory Control and Data Acquisition) o reti di automazione a livello di impianto. Ciò consente agli operatori di monitorare e gestire il funzionamento delle turbine da una sala di controllo centralizzata e di incorporare i dati delle turbine in strategie più ampie di gestione e ottimizzazione dell'impianto. Ad esempio, può fornire dati sulle prestazioni della turbina in tempo reale a un sistema SCADA, che può quindi essere utilizzato per l’analisi delle prestazioni complessive della centrale elettrica e per il processo decisionale.

• Caratteristiche hardware e componenti

• Componenti diversi:
  • Circuiti integrati: La scheda è popolata da trentuno circuiti integrati (IC), ciascuno contenente più elementi elettronici all'interno di un unico pacchetto. Questi circuiti integrati eseguono una varietà di funzioni, tra cui l'elaborazione del segnale, le operazioni logiche e l'archiviazione dei dati. Sono progettati per lavorare insieme per eseguire i compiti complessi richiesti per il controllo e il monitoraggio delle turbine, fornendo la necessaria potenza di calcolo e capacità di gestione del segnale.
  • Reti di resistori: Con venticinque reti di resistori sulla scheda, è possibile impostare con precisione i parametri elettrici all'interno di diversi circuiti. Queste reti di resistori vengono utilizzate per funzioni come la creazione di divisori di tensione, l'impostazione di limiti di corrente e la regolazione dei livelli di segnale. Contribuiscono alla precisione del condizionamento del segnale e garantiscono che i segnali elettrici all'interno della scheda rientrino negli intervalli appropriati per un'adeguata elaborazione e azioni di controllo.
  • Condensatori: La presenza di vari condensatori sulla scheda ha molteplici scopi. Aiutano a livellare le fluttuazioni di tensione nei circuiti di alimentazione, fornendo energia stabile ai componenti. Inoltre, svolgono un ruolo nel filtrare il rumore elettrico dai segnali di ingresso e di uscita, migliorando la qualità del segnale e l'affidabilità delle azioni di controllo basate su tali segnali.
• Design configurabile:
  • Collegamento ponticello: Il DS3800HSHB è dotato di un ponticello sul bordo destro. Questo collegamento a ponticello consente una facile configurazione di determinate funzioni o impostazioni sulla scheda. Operatori o tecnici possono regolare il collegamento del ponticello per modificare aspetti come la modalità operativa della scheda, abilitare o disabilitare funzionalità specifiche o adattarlo a diversi modelli di turbina o condizioni operative specifiche. Questa flessibilità rende possibile personalizzare il comportamento della scheda senza dover apportare modifiche hardware estese.
  • Area componenti di ricambio: C'è uno spazio vuoto contrassegnato come "di riserva" sul tabellone. Quest'area offre l'opportunità di aggiungere componenti aggiuntivi, se necessario. Potrebbe essere utilizzato per aggiornamenti, personalizzazioni o per soddisfare requisiti specifici che sorgono durante il funzionamento del sistema a turbina. Ad esempio, se è necessario integrare un nuovo tipo di sensore o se una funzione specifica richiede circuiti aggiuntivi, l'area libera può essere utilizzata per tali scopi.

• Funzionalità di diagnostica e monitoraggio

• Rilevamento e segnalazione degli errori:
  • Monitoraggio interno: La scheda dispone di funzionalità diagnostiche integrate per monitorare continuamente i propri circuiti interni e i segnali che elabora. È in grado di rilevare errori come livelli di segnale anomali (troppo alti o troppo bassi), letture errate del sensore o problemi con i componenti interni come circuiti integrati difettosi o resistori danneggiati. Questo automonitoraggio proattivo aiuta a identificare tempestivamente potenziali problemi, riducendo il rischio di guasti imprevisti della turbina.
  • Segnalazione errori: Quando viene rilevato un errore, DS3800HSHB può generare rapporti di errore che forniscono informazioni dettagliate sulla natura del problema. Questi rapporti possono essere comunicati alla console dell'operatore o a un sistema di manutenzione, indicando quale parametro è interessato, la posizione o il componente specifico in cui è stato rilevato il problema e tutti i dettagli rilevanti sulle condizioni di errore. Ciò consente al personale di manutenzione di diagnosticare e risolvere rapidamente il problema, riducendo al minimo i tempi di inattività.
• Indicatori luminosi (se applicabile): Alcune versioni della scheda possono essere dotate di indicatori luminosi che forniscono segnali visivi sul suo stato operativo. Ad esempio, potrebbero esserci spie che indicano lo stato di accensione, la presenza di errori o avvisi o l'attività di circuiti specifici relativi ai parametri chiave della turbina. Questi indicatori visivi consentono agli operatori di valutare rapidamente le condizioni della scheda e di intraprendere le azioni appropriate se vengono segnalati eventuali problemi.

• Caratteristiche di adattabilità ambientale

• Tolleranza alla temperatura e all'umidità:
  • Ampio intervallo di temperature: Il DS3800HSHB è progettato per funzionare entro un intervallo di temperature specifico che in genere comprende le condizioni presenti negli ambienti delle turbine industriali. Può resistere sia al calore generato dalla turbina stessa che alle variazioni di temperatura ambiente nelle centrali elettriche o negli impianti industriali. Questa ampia tolleranza alla temperatura garantisce che le sue prestazioni rimangano stabili e affidabili nelle diverse stagioni e condizioni operative.
  • Resistenza all'umidità: Ha anche un certo grado di resistenza all'umidità, il che è importante poiché molti ambienti industriali possono avere livelli di umidità relativamente elevati a causa di processi come la generazione di vapore o fattori ambientali. Il design della scheda e la selezione dei componenti aiutano a prevenire problemi come cortocircuiti o corrosione causati dall'umidità, consentendone il corretto funzionamento in questi ambienti.
• Robustezza in ambienti industriali: La scheda è costruita per resistere alle vibrazioni meccaniche, alla polvere e ad altri contaminanti comuni negli ambienti industriali in cui si trovano le turbine. La sua struttura fisica e il confezionamento dei componenti sono progettati per resistere a queste sfide senza un significativo degrado delle prestazioni, garantendo affidabilità e durata a lungo termine.

• Funzionalità di manutenzione e supporto

• Facilmente riparabile:
  • Servizi di riparazione standardizzati: Sono disponibili servizi di riparazione specializzati per il DS3800HSHB, con aziende come Ax Control che offrono soluzioni di riparazione. Il tipico ciclo di riparazione di 1 o 2 settimane è relativamente conveniente per le esigenze di manutenzione ordinaria e, in situazioni urgenti, possono essere forniti servizi di riparazione rapidi con tempi di consegna di 48 - 72 ore. Questa disponibilità di servizi di riparazione garantisce che, in caso di guasti ai componenti, la scheda possa essere rapidamente ripristinata alle condizioni di lavoro, riducendo al minimo l'impatto sul funzionamento della turbina.
  • Garanzia: Dopo la riparazione, la scheda viene solitamente fornita con una garanzia di 3 anni. Questo periodo di garanzia fornisce agli utenti la fiducia nella qualità della scheda riparata e offre protezione contro eventuali problemi che potrebbero verificarsi durante il periodo specificato. Riflette l'affidabilità del processo di riparazione e l'impegno dei fornitori di servizi nel garantire la soddisfazione del cliente.

Parametri tecnici:DS3800HSHB

• Alimentazione elettrica:
  • Voltaggio: Funziona su uno specifico intervallo di tensione CC, in genere all'interno di una banda di tolleranza ristretta per garantire un funzionamento stabile. Anche se la tensione esatta può variare a seconda della configurazione e dell'applicazione specifica all'interno del sistema Speedtronic Mark IV, di solito è conforme agli standard di tensione CC industriali comuni. Ad esempio, potrebbe essere progettato per funzionare con una tensione nominale di circa 24 V CC, con una variazione consentita di ±10% (ovvero da 21,6 V a 26,4 V).
  • Consumo energetico: Il consumo energetico della scheda è ottimizzato per bilanciare la sua funzionalità con l'efficienza energetica. In media, potrebbe avere un consumo energetico nell'ordine di diversi watt, a seconda del carico e delle funzioni specifiche che sta eseguendo in un dato momento. Questo consumo energetico relativamente basso aiuta a ridurre al minimo la generazione di calore, il che è vantaggioso per mantenerne l'affidabilità e funzionare entro i limiti di temperatura specificati.

Parametri di elaborazione del segnale

• Segnali di ingresso:
  • Ingressi analogici: La scheda è in grado di ricevere più segnali di ingresso analogici da vari sensori utilizzati nel monitoraggio delle turbine. Questi possono includere sensori di temperatura (come termocoppie o rilevatori di temperatura a resistenza - RTD) con intervalli di uscita di tensione o corrente tipici per la misurazione della temperatura industriale. Ad esempio, potrebbe gestire segnali del sensore di temperatura nell'intervallo 0 - 10 V per alcuni tipi di sistemi di misurazione della temperatura basati su RTD. Può anche accettare segnali di sensori di pressione, generalmente in intervalli di tensione o corrente a seconda del tipo di sensore, come 0 - 5 V o 4 - 20 mA per i comuni sensori di pressione industriali.
  • Ingressi digitali: Oltre agli ingressi analogici, dispone di ingressi digitali. Questi ingressi digitali possono ricevere segnali da dispositivi come finecorsa, sensori di prossimità o indicatori di stato digitali relativi al funzionamento della turbina. I segnali di ingresso digitali sono generalmente compatibili con i livelli logici standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor), con livelli di tensione nell'intervallo 0 - 5 V per il corretto riconoscimento ed elaborazione da parte dei circuiti interni della scheda.
• Segnali di uscita:
  • Uscite analogiche: Il DS3800HSHB può generare segnali di uscita analogici per il controllo di attuatori o altri componenti nel sistema a turbina. Ad esempio, potrebbe emettere segnali di tensione nell'intervallo da -10 V a +10 V o segnali di corrente nell'intervallo 0 - 20 mA per controllare la posizione delle valvole (come valvole di ammissione del vapore in una turbina a vapore o valvole di controllo del carburante in una turbina a gas ). Questi segnali di uscita analogici vengono utilizzati per regolare con precisione il funzionamento della turbina in base agli algoritmi di controllo implementati sulla scheda.
  • Uscite digitali: Fornisce inoltre segnali di uscita digitali per interfacciarsi con relè, indicatori luminosi o altri dispositivi digitali nel sistema. I segnali di uscita digitali possono pilotare componenti esterni con capacità di tensione e corrente adeguate, solitamente entro l'intervallo di tensione e i limiti di corrente adatti per applicazioni di controllo digitale industriale standard. Ad esempio, le uscite digitali potrebbero essere in grado di fornire alcuni milliampere di corrente a livelli logici elevati per attivare spie luminose o eccitare relè per il controllo dei circuiti elettrici relativi alla turbina.
• Risoluzione e precisione del segnale:
  • Conversione da analogico a digitale (A/D).: Per i segnali di ingresso analogici, la scheda probabilmente ha una specifica risoluzione di conversione da analogico a digitale. Potrebbe avere, ad esempio, un convertitore A/D a 12 o 16 bit, che determina la precisione con cui può digitalizzare i segnali analogici in ingresso. Un convertitore a 16 bit offrirebbe un livello di precisione più elevato, consentendogli di distinguere variazioni più piccole nei segnali di ingresso. In termini di precisione, può raggiungere una certa percentuale di precisione a fondo scala, forse nell'intervallo da ±0,1% a ±0,5% a seconda del progetto e della calibrazione, garantendo che i valori digitali ottenuti dalla conversione corrispondano strettamente a quelli analogici effettivi valori di ingresso entro gli intervalli del segnale di ingresso specificati.
  • Conversione da digitale ad analogico (D/A).: Per i segnali di uscita analogici si applica un livello simile di risoluzione e precisione. Il processo di conversione da digitale ad analogico è progettato per generare segnali di uscita analogici con uno specifico livello di precisione. La risoluzione potrebbe essere compresa tra 10 e 16 bit e la precisione rientrerebbe in una certa tolleranza per garantire che i segnali analogici di uscita rappresentino accuratamente i valori di controllo previsti generati dagli algoritmi di controllo interni della scheda.

Parametri di comunicazione

• Comunicazione interna: Il DS3800HSHB è progettato per comunicare con altri componenti all'interno del sistema Speedtronic Mark IV. Probabilmente utilizza un protocollo di comunicazione proprietario specifico per i sistemi di controllo delle turbine di GE per un efficiente scambio di dati tra diverse schede, moduli e sottosistemi. Questa comunicazione interna potrebbe avvenire su bus di comunicazione o interfacce dedicati con velocità di trasferimento dati e formati di messaggi specifici per garantire un'integrazione perfetta e un funzionamento coordinato all'interno dell'architettura di controllo della turbina.
• Comunicazione esterna: In termini di comunicazione esterna, può interfacciarsi con sistemi esterni come sistemi SCADA (Supervisory Control and Data Acquisition) o reti di automazione a livello di impianto. A seconda dei requisiti dell'applicazione, può supportare protocolli di comunicazione industriale standard come Modbus (varianti RTU o TCP/IP), Profibus o protocolli basati su Ethernet per l'invio e la ricezione di dati da e verso sistemi di controllo e monitoraggio esterni. La velocità di comunicazione per queste connessioni esterne può variare a seconda del protocollo e dell'infrastruttura di rete, ma in genere può variare da pochi kilobit al secondo per protocolli seriali come Modbus RTU a velocità più elevate come 10/100 Mbps per connessioni basate su Ethernet.

Specifiche ambientali

• Temperatura operativa: La scheda è progettata per funzionare entro un intervallo di temperature specifico adatto agli ambienti con turbine industriali. Questo intervallo va tipicamente da un limite inferiore di circa -20°C a un limite superiore di +70°C. Questa ampia tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari luoghi, dai siti freddi delle centrali elettriche all'aperto nei climi più freddi alle sale turbine interne calde e umide dove il calore generato dalla turbina stessa e dall'ambiente circostante può aumentare la temperatura.
• Umidità relativa: Può tollerare livelli di umidità relativa compresi tra il 5% e il 95% (senza condensa). Questa tolleranza all'umidità garantisce che i normali livelli di umidità nell'aria non causino cortocircuiti elettrici, corrosione dei componenti o altri problemi che potrebbero influire sulle prestazioni o sull'affidabilità della scheda. Negli ambienti industriali in cui è presente vapore o in cui sono presenti variazioni significative di umidità dovute a fattori ambientali o processi industriali, il DS3800HSHB è progettato per continuare a funzionare correttamente entro questi limiti di umidità.
• Tolleranza meccanica e alle vibrazioni: La scheda è costruita per resistere alle vibrazioni meccaniche e agli urti comuni negli ambienti industriali in cui sono installate turbine. Ha un certo livello di tolleranza alle vibrazioni, che in genere è specificato in termini di livelli di accelerazione e gamme di frequenza che può sopportare senza subire guasti ai componenti o degrado delle prestazioni. Ad esempio, potrebbe essere in grado di sopportare vibrazioni con ampiezze di accelerazione fino a un certo numero di g (dove g è l'accelerazione dovuta alla gravità) su uno specifico intervallo di frequenza che comprende le tipiche frequenze di vibrazione generate dal funzionamento delle turbine e dei relativi macchinari industriali. attrezzatura.

Dimensioni fisiche e montaggio

• Dimensioni: Le dimensioni fisiche del DS3800HSHB sono progettate per adattarsi agli involucri standard e ai rack di montaggio utilizzati nel sistema Speedtronic Mark IV e negli armadi di controllo delle turbine industriali. Potrebbe avere dimensioni simili ad altri circuiti stampati della serie, ad esempio, con una lunghezza compresa tra 10 e 20 pollici, una larghezza tra 5 e 10 pollici e uno spessore tra circa 0,5 e 1 pollice. Le dimensioni specifiche possono variare a seconda del modello esatto e di eventuali modifiche progettuali apportate per applicazioni specifiche.
• Montaggio: È dotato di fori di montaggio o altre caratteristiche meccaniche che ne consentono il fissaggio sicuro alle guide di montaggio o al telaio all'interno del quadro elettrico. Il design di montaggio garantisce che la scheda rimanga saldamente in posizione durante il funzionamento della turbina, anche se sottoposta a vibrazioni e forze meccaniche. Questo montaggio stabile è essenziale per mantenere collegamenti elettrici corretti e prevenire eventuali interruzioni della funzionalità dovute a movimenti o allentamenti.

Applicazioni:DS3800HSHB

• Centrali elettriche con turbine a vapore:
  • Generazione di energia a carico di base: Nelle grandi centrali elettriche con turbine a vapore alimentate a carbone, nucleari o a biomassa che funzionano come generatori di carico di base, il DS3800HSHB è fondamentale per mantenere un funzionamento stabile ed efficiente. Monitora continuamente parametri come la pressione del vapore all'ingresso e all'uscita della turbina, la temperatura del vapore e dei vari componenti della turbina (come il rotore, l'involucro e le pale) e la velocità di rotazione dell'albero della turbina. Sulla base di queste misurazioni in tempo reale, controlla l'immissione del vapore nella turbina regolando la posizione delle valvole del vapore. Questo controllo preciso garantisce che la turbina funzioni al suo punto di efficienza ottimale, massimizzando la potenza erogata e riducendo al minimo l'usura dei componenti.
  • Inseguimento del carico e regolazione della frequenza: Come parte del sistema di controllo, il DS3800HSHB consente alla turbina a vapore di rispondere ai cambiamenti della domanda della rete. Quando il carico elettrico sulla rete aumenta o diminuisce, la scheda regola di conseguenza la velocità e la potenza della turbina. Ad esempio, durante i periodi di domanda di picco, può aumentare il flusso di vapore alla turbina per aumentare la produzione di energia, mentre durante i periodi di domanda bassa può ridurre il flusso di vapore per abbassare la produzione. Questa capacità di seguire il carico aiuta a mantenere la stabilità della frequenza di rete e a garantire una fornitura affidabile di elettricità.
• Centrali elettriche con turbine a gas:
  • Centrali elettriche a ciclo combinato: Nelle centrali elettriche a ciclo combinato che combinano turbine a gas con turbine a vapore per una maggiore efficienza, il DS3800HSHB svolge un ruolo fondamentale nel funzionamento della turbina a gas. Controlla e monitora parametri quali la portata del carburante, il volume e la temperatura dell'aria aspirata, la temperatura di combustione e la temperatura dei gas di scarico. Ottimizzando questi parametri, garantisce una combustione efficiente, massimizza la potenza della turbina a gas e riduce le emissioni. I dati raccolti dal comitato aiutano anche a coordinare il funzionamento della turbina a gas con la turbina a vapore a valle nella configurazione a ciclo combinato, migliorando l'efficienza complessiva dell'impianto.
  • Peak Shaving e generazione di energia di emergenza: Le turbine a gas vengono spesso utilizzate per il peak shaving, dove vengono rapidamente messe in funzione durante i periodi di elevata domanda di elettricità per integrare l'alimentazione elettrica della rete. Il DS3800HSHB consente un avvio rapido e un funzionamento affidabile delle turbine a gas in queste situazioni. Inoltre, negli scenari di generazione di energia di emergenza, come quando si verificano guasti alla rete o interruzioni di corrente in strutture critiche come ospedali o data center, la scheda garantisce che la turbina a gas possa avviarsi e fornire energia in modo rapido e stabile.

Impianti di processo industriale

• Raffinerie:
  • Pompe e compressori azionati da turbine: Nelle raffinerie di petrolio sono presenti numerose pompe e compressori azionati da turbine per spostare fluidi come petrolio greggio, prodotti raffinati e gas di processo. Il DS3800HSHB viene utilizzato per controllare queste macchine azionate da turbine. Monitora parametri come la velocità della turbina, la temperatura dell'olio lubrificante e la pressione nelle linee di processo collegate alle pompe o ai compressori. Controllando il funzionamento della turbina, garantisce che le pompe e i compressori funzionino alle portate e alle pressioni corrette, il che è essenziale per mantenere il flusso regolare dei materiali attraverso i processi di raffinazione.
  • Ottimizzazione dei processi: La capacità della scheda di monitorare molteplici parametri contribuisce anche all'ottimizzazione dei processi nelle raffinerie. Ad esempio, analizzando la relazione tra le prestazioni della turbina e l'efficienza di un particolare processo di raffinazione (come la distillazione o il cracking catalitico), gli operatori possono apportare modifiche per migliorare la produttività complessiva dell'impianto e la qualità del prodotto.
• Impianti chimici:
  • Cinetica di reazione e controllo di processo: Nei processi di produzione chimica in cui il controllo preciso di temperatura, pressione e flusso è fondamentale per le reazioni chimiche, il DS3800HSHB viene utilizzato per controllare le turbine che azionano agitatori, miscelatori o pompe di circolazione. Monitora e regola il funzionamento della turbina in base a parametri quali la temperatura all'interno dei recipienti di reazione, la portata dei reagenti e la pressione nel sistema di reazione. Ciò aiuta a mantenere le condizioni ideali per le reazioni chimiche, garantendo una qualità costante del prodotto e prevenendo rischi per la sicurezza come sovrapressione o reazioni incontrollate.
  • Gestione energetica: Il consiglio aiuta anche nella gestione dell'energia all'interno degli impianti chimici. Ottimizzando il funzionamento delle apparecchiature azionate da turbine, è possibile ridurre il consumo di energia. Ad esempio, può regolare la potenza erogata dalla turbina in base alla domanda effettiva del processo, evitando inutili sprechi energetici e contribuendo alla sostenibilità complessiva e all'economicità dell'impianto.

Applicazioni marine

• Propulsione navale:
  • Sistemi di propulsione con turbine a vapore: In alcune navi di grandi dimensioni, in particolare quelle più vecchie o quelle in applicazioni specializzate come i rompighiaccio, le turbine a vapore vengono utilizzate per la propulsione. Il DS3800HSHB viene utilizzato per controllare e monitorare queste turbine a vapore di bordo. Gestisce parametri come il flusso di vapore alla turbina, la velocità di rotazione dell'albero dell'elica e la temperatura e la pressione del sistema a vapore. Ciò garantisce un funzionamento efficiente e affidabile del sistema di propulsione, consentendo alla nave di mantenere la velocità e la rotta desiderate, riducendo al minimo il consumo di carburante e l’usura dei componenti della turbina.
  • Sistemi di propulsione con turbine a gas: Le turbine a gas vengono sempre più utilizzate nelle navi moderne per la propulsione grazie al loro elevato rapporto peso/potenza e ai rapidi tempi di avvio. Il DS3800HSHB controlla le turbine a gas di queste navi, monitorando e regolando il flusso di carburante, la presa d'aria e i parametri di combustione per ottimizzare la potenza erogata e garantire un funzionamento regolare. Nelle navi militari, questo è fondamentale sia per la normale crociera che per le manovre ad alte prestazioni.
• Generazione di energia ausiliaria: Sulle navi, le turbine vengono utilizzate anche per generare energia ausiliaria per i sistemi di bordo come illuminazione, ventilazione ed elettronica. Il DS3800HSHB viene utilizzato per controllare queste turbine di potenza ausiliarie, garantendo un'alimentazione stabile indipendentemente dalle condizioni operative della nave. Monitora parametri come la velocità della turbina, la tensione di uscita e la frequenza per mantenere la qualità dell'elettricità generata e soddisfare i requisiti di alimentazione dei vari sistemi di bordo.

Sistemi di teleriscaldamento e teleraffreddamento

• Raffreddatori e riscaldatori azionati da turbine: Nei sistemi di teleriscaldamento e raffreddamento che utilizzano turbine su larga scala per azionare refrigeratori (per il raffreddamento) o riscaldatori (per il riscaldamento), il DS3800HSHB viene utilizzato per controllare il funzionamento di queste turbine. Monitora la temperatura e il flusso del mezzo di riscaldamento o raffreddamento (come acqua o vapore), nonché i parametri di prestazione della turbina. Sulla base di questi dati, regola la potenza della turbina per soddisfare le mutevoli esigenze di riscaldamento o raffreddamento del distretto, garantendo un utilizzo efficiente dell'energia e condizioni interne confortevoli per gli utenti del sistema.

Personalizzazione:DS3800HSHB

• Personalizzazione degli algoritmi di controllo:
  • Ottimizzazione specifica della turbina: A seconda del tipo di turbina (a vapore o gas) e della sua specifica applicazione, gli algoritmi di controllo implementati sul DS3800HSHB possono essere personalizzati. Ad esempio, in una turbina a vapore utilizzata per uno specifico processo industriale che presenta caratteristiche di carico o requisiti di temperatura unici, è possibile sviluppare algoritmi personalizzati per ottimizzare la strategia di ammissione del vapore. Ciò potrebbe comportare la regolazione delle sequenze di apertura e chiusura della valvola in base al feedback in tempo reale di temperatura e pressione per massimizzare l’efficienza garantendo al tempo stesso un funzionamento regolare in condizioni di carico variabili.

• Integrazione dei processi: Negli impianti industriali in cui la turbina è parte di un processo più ampio, il software di controllo può essere personalizzato per integrarsi con altri sistemi di controllo di processo. Ad esempio, in un impianto chimico in cui una pompa a turbina è fondamentale per un particolare processo di reazione, gli algoritmi di controllo del DS3800HSHB possono essere collegati al sistema di controllo generale del processo chimico. Ciò consente un controllo coordinato, in cui il funzionamento della turbina viene regolato in base all'avanzamento della reazione chimica, alle portate dei reagenti e ad altri parametri di processo per garantire prestazioni ottimali dell'intero sistema.
• Rilevamento guasti e personalizzazione della gestione: Il software può essere configurato per rilevare e rispondere a guasti specifici in modo personalizzato. Applicazioni diverse possono avere modalità di errore distinte o componenti più soggetti a problemi. In un sistema di propulsione con turbina a vapore marina, dove l'ambiente operativo è difficile e i livelli di vibrazione possono influire sulle prestazioni, il firmware può essere programmato per monitorare da vicino i sensori di vibrazione collegati al DS3800HSHB. Se vengono rilevate vibrazioni anomale, può attivare azioni specifiche come la riduzione del carico della turbina, allertare l'equipaggio della nave con informazioni diagnostiche dettagliate e persino suggerire possibili misure correttive come il controllo dell'allineamento dell'albero della turbina o lo stato dei cuscinetti.

• Personalizzazione del protocollo di comunicazione: Per l'integrazione con i sistemi di controllo industriale esistenti che possono utilizzare protocolli di comunicazione diversi, il software del DS3800HSHB può essere aggiornato per supportare protocolli aggiuntivi o specializzati. In una raffineria che dispone di sistemi legacy che utilizzano ancora protocolli di comunicazione seriale più vecchi per alcune delle funzioni di monitoraggio e controllo, il firmware può essere modificato per consentire uno scambio di dati senza interruzioni con tali sistemi.

Personalizzazione dell'hardware

• Personalizzazione del condizionamento del segnale di ingresso:
  • Amplificazione e regolazione dell'offset: A seconda dei tipi di sensori utilizzati in una particolare applicazione, il condizionamento del segnale di ingresso del DS3800HSHB può essere personalizzato. Alcuni sensori potrebbero emettere segnali analogici molto deboli che necessitano di amplificazione per rientrare nell'intervallo ottimale per la conversione da analogico a digitale della scheda. È possibile aggiungere o integrare circuiti di amplificazione personalizzati per potenziare questi segnali deboli. Inoltre, è possibile effettuare regolazioni dell'offset per tenere conto di qualsiasi offset DC nei segnali del sensore, garantendo una digitalizzazione accurata. Ad esempio, in un'applicazione di misurazione della temperatura di precisione in cui una termocoppia ha un intervallo di tensione di uscita basso vicino al rumore di fondo, è possibile configurare un'amplificazione personalizzata per portare il segnale a un livello che la scheda può gestire con precisione.
  • Personalizzazione del filtraggio: I canali di ingresso della scheda possono essere personalizzati con diverse opzioni di filtraggio per rimuovere rumori indesiderati o interferenze specifiche dell'ambiente applicativo. In un ambiente industriale con molti macchinari elettrici che generano interferenze elettromagnetiche, è possibile progettare filtri personalizzati per individuare ed eliminare frequenze specifiche di rumore che potrebbero influenzare la precisione dei segnali analogici acquisiti. Ad esempio, se sono presenti significative interferenze sulla linea di alimentazione a 50 Hz o 60 Hz, è possibile aggiungere filtri notch ai canali di ingresso per sopprimere queste frequenze e migliorare la qualità del segnale.
• Espansione e adattamento di ingressi/uscite (I/O).:
  • Espansione I/O digitale: A seconda della complessità del processo industriale e della necessità di interfacciarsi con dispositivi digitali aggiuntivi, il DS3800HSHB può essere personalizzato con l'espansione degli I/O digitali. È possibile aggiungere alla scheda ulteriori canali di ingresso e uscita digitali, tramite schede di espansione esterne o integrando circuiti aggiuntivi. Ciò consente un controllo e un monitoraggio più completi, come l'interfacciamento con sensori digitali, relè o indicatori luminosi che fanno parte del sistema industriale complessivo. Ad esempio, in un processo di produzione in cui sono presenti più indicatori di stato digitali e interruttori di arresto di emergenza che devono essere monitorati e controllati, è possibile implementare l'espansione degli I/O digitali per collegare questi dispositivi alla scheda.
  • Personalizzazione dell'uscita analogica: In alcune applicazioni, può essere utile disporre di funzionalità di uscita analogica oltre agli ingressi analogici esistenti. È possibile aggiungere canali di uscita analogici personalizzati al DS3800HSHB per generare segnali di controllo per attuatori o altri dispositivi che si basano sull'ingresso analogico per il funzionamento. Ad esempio, in un sistema di controllo di processo in cui la scheda viene utilizzata per monitorare la temperatura e la pressione e, in base a queste letture, deve controllare la posizione di una valvola (che potrebbe richiedere una tensione analogica o un segnale di corrente), canali di uscita analogici personalizzati può essere configurato per fornire i segnali di controllo appropriati.
• Personalizzazione dell'ingresso di potenza: In ambienti industriali con configurazioni di alimentazione non standard, l'assorbimento di potenza del DS3800HSHB può essere adattato. Ad esempio, in una piattaforma petrolifera offshore in cui l'alimentazione è soggetta a significative fluttuazioni di tensione e distorsioni armoniche dovute alla complessa infrastruttura elettrica, è possibile aggiungere alla scheda moduli personalizzati di condizionamento della potenza come convertitori CC-CC o regolatori di tensione avanzati. Questi assicurano che la scheda riceva un'alimentazione stabile e adeguata, proteggendola da sbalzi di tensione e mantenendone il funzionamento affidabile.

Personalizzazione in base ai requisiti ambientali

• Personalizzazione di involucri e protezioni:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HSHB può essere personalizzato. In una centrale elettrica nel deserto dove le tempeste di polvere sono comuni, l'involucro può essere progettato con caratteristiche avanzate di protezione dalla polvere come filtri dell'aria e guarnizioni per mantenere puliti i componenti interni della scheda. È possibile applicare rivestimenti speciali per proteggere il pannello dagli effetti abrasivi delle particelle di polvere.

• Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nel contenitore ulteriori dissipatori di calore, ventole di raffreddamento o persino sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo nelle condizioni ottimali intervallo di temperatura operativa.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HSHB può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore.

• Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HSHB può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo.

Supporto e servizi: DS3800HSHB

Il nostro team di supporto tecnico è disponibile per assisterti in caso di domande o problemi che potresti avere con il tuo Altro prodotto. Offriamo una gamma di servizi tra cui l'installazione del prodotto, la risoluzione dei problemi e il supporto per la manutenzione. Il nostro team è competente ed esperto e ci impegniamo a fornirti il ​​miglior supporto e servizio possibili.

Oltre al supporto tecnico, offriamo anche formazione e servizi professionali per aiutarti a ottenere il massimo dal tuo Altro prodotto. I nostri esperti possono fornire formazione personalizzata al tuo team, nonché servizi di consulenza e implementazione per aiutarti a ottimizzare l'utilizzo del prodotto.

Se hai domande o hai bisogno di assistenza, non esitare a contattare il nostro team di supporto. Siamo qui per aiutarti ad avere successo con il tuo Altro prodotto.
