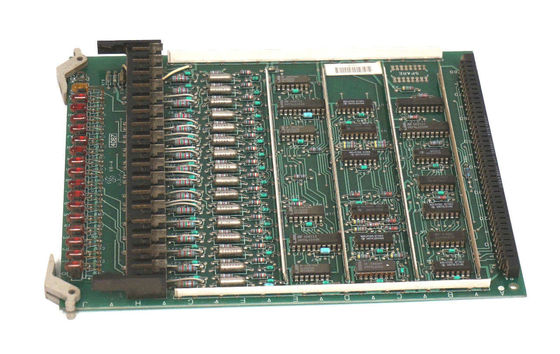

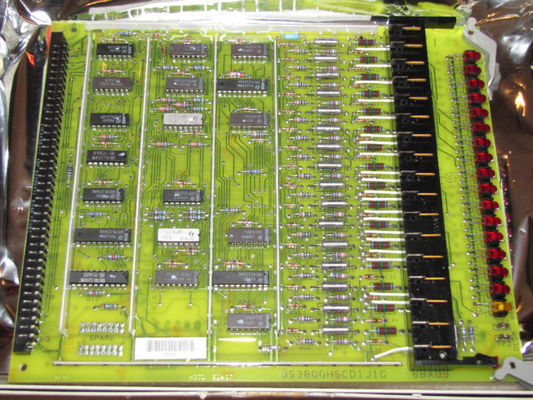

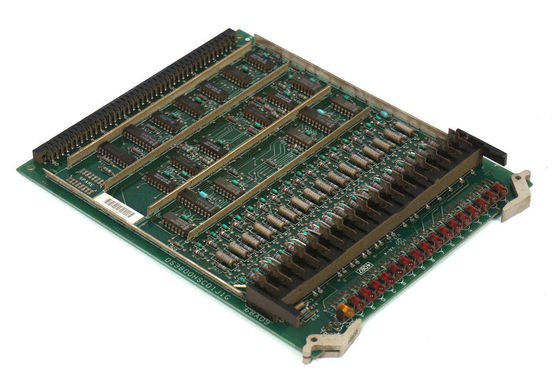

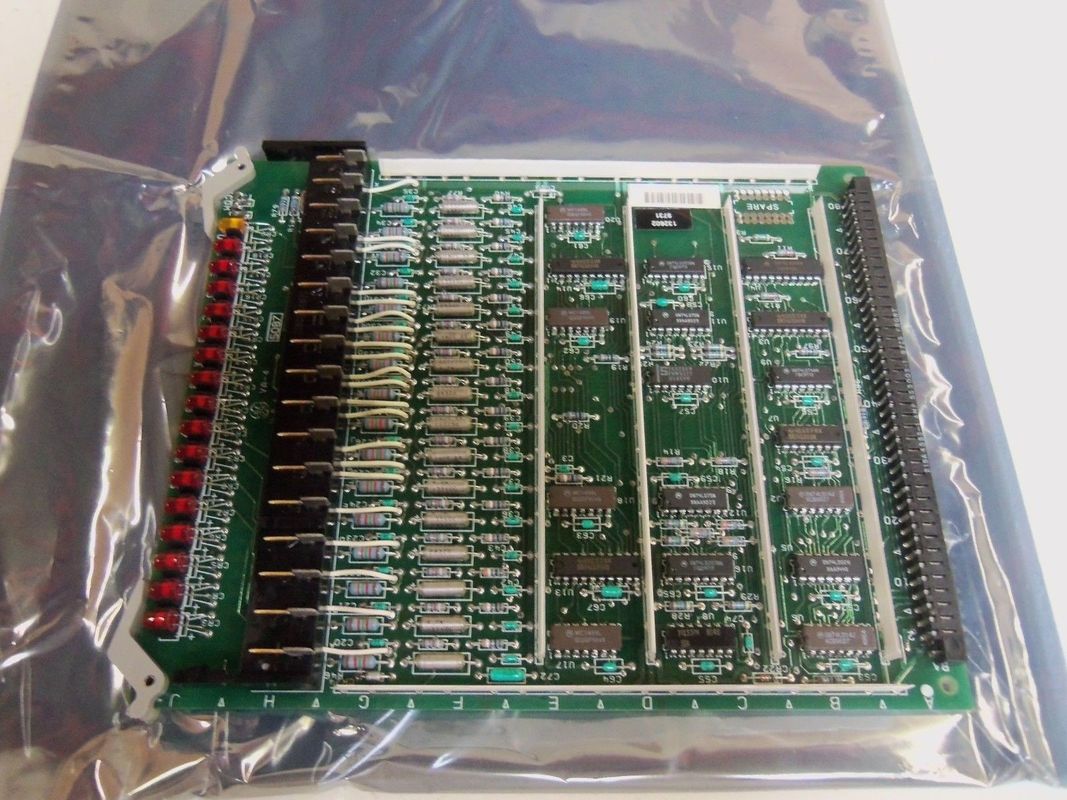

General Electric DS3800HSCD Panel di interfaccia ausiliaria

Descrizione del prodotto:DS3800HSCD

• Layout e dimensioni della scheda: Il DS3800HSCD ha un layout ben strutturato sul circuito stampato. Anche se le sue dimensioni esatte possono variare a seconda delle specifiche iterazioni di progettazione, generalmente è dimensionato per adattarsi comodamente agli armadi di controllo industriali standard o ai rack per apparecchiature. Il suo fattore di forma compatto consente un uso efficiente dello spazio quando installato insieme ad altri componenti di un sistema, garantendo che non occupi spazio eccessivo pur continuando a fornire le sue funzioni essenziali.

• Connettore e caratteristiche di montaggio: Uno degli aspetti notevoli del suo design fisico è la presenza di un connettore modulare ad un'estremità. Questo connettore è progettato per stabilire connessioni elettriche affidabili con dispositivi esterni o altri componenti all'interno del sistema di controllo industriale. Ha una configurazione pin specifica che aderisce agli standard di settore o alle specifiche GE proprietarie, a seconda dell'integrazione prevista. Attraverso questo connettore, la scheda può ricevere una moltitudine di segnali in ingresso da un'ampia gamma di sensori e altre sorgenti di segnale.

Dettagli dei componenti

• Condensatori e dispositivi TTL: La scheda è popolata con più condensatori e dispositivi TTL (Transistor-Transistor Logic). I condensatori sono vitali per diverse funzioni elettriche. Fungono da elementi di accumulo dell'energia, aiutando ad attenuare le fluttuazioni di tensione e a fornire energia stabile a diverse parti del circuito. Ad esempio, in situazioni in cui potrebbero verificarsi picchi o cali improvvisi nell'alimentazione, i condensatori possono scaricarsi o assorbire energia per mantenere la tensione entro un intervallo accettabile per il corretto funzionamento dei componenti.

• Indicatori luminosi: Il DS3800HSCD è dotato di 16 indicatori luminosi rossi e 1 indicatore luminoso ambra. Le 16 luci rosse sono posizionate in modo da fornire un feedback visivo sull'attività di circuiti specifici o canali di ingresso associati alla scheda. Quando un segnale in ingresso viene ricevuto ed elaborato da un particolare circuito o canale, la luce rossa corrispondente si illumina. Questa indicazione visiva consente agli operatori e ai tecnici di identificare rapidamente quali parti della scheda sono attivamente coinvolte nell'elaborazione del segnale in un dato momento. Serve come utile strumento diagnostico durante il monitoraggio di routine o durante la risoluzione di potenziali problemi.

• Presa del modulo EEPROM: Sulla scheda è presente uno zoccolo progettato per ospitare un modulo EEPROM (memoria di sola lettura programmabile cancellabile elettricamente). La EEPROM funge da supporto di memorizzazione cruciale per vari tipi di dati relativi al funzionamento della scheda. Può contenere parametri di configurazione che definiscono il modo in cui la scheda elabora i segnali di ingresso, come gli intervalli di tensione accettabili per diversi canali di ingresso, le impostazioni di calibrazione per la conversione da analogico a digitale e qualsiasi algoritmo personalizzato o logica di controllo programmata specificamente per la scheda. applicazione a portata di mano.

• Resistenze trimmer: Nel design della scheda sono incorporati tre resistori trimmer. Si tratta di resistori regolabili che offrono la possibilità di regolare con precisione i parametri elettrici all'interno di circuiti specifici sulla scheda. Ad esempio, possono essere utilizzati per impostare con precisione i livelli di tensione su determinati nodi del circuito, regolare il guadagno degli amplificatori per segnali di ingresso analogici o calibrare la sensibilità dei sensori collegati alla scheda. Regolando attentamente questi resistori trimmer, i tecnici possono ottimizzare le prestazioni della scheda per garantire un'elaborazione accurata del segnale e un funzionamento affidabile in diverse condizioni operative.

Operazione funzionale

• Elaborazione del segnale di ingresso: Essendo una scheda di ingresso avanzata non isolata, il suo ruolo principale è ricevere ed elaborare una vasta gamma di segnali di ingresso. Ha la capacità di gestire segnali sia analogici che digitali da un'ampia varietà di sorgenti. Per i segnali analogici, che possono provenire da sensori come termocoppie, rilevatori di temperatura a resistenza (RTD), sensori di pressione o misuratori di portata, la scheda esegue una serie di fasi di elaborazione. Si inizia con l'amplificazione del segnale per potenziare i segnali deboli a un livello che può essere rilevato e misurato con precisione dai convertitori analogico-digitali interni.

Caratteristiche:DS3800HSCD

• Layout e dimensioni della scheda: Anche se le dimensioni ufficiali specifiche potrebbero non essere immediatamente disponibili, è progettata per adattarsi alla struttura della serie Mark IV ed è probabile che abbia dimensioni coerenti con altre schede della serie per facilitare l'installazione e l'integrazione in armadi di controllo industriali o rack per attrezzature. Le sue dimensioni sono progettate per garantire che possa essere montato insieme ad altri componenti senza occupare spazio eccessivo, consentendo al contempo un'adeguata ventilazione e accesso per manutenzione e collegamenti.
•
  Il layout della scheda è organizzato con cura con vari componenti posizionati strategicamente per ottimizzare il flusso del segnale e le prestazioni elettriche. Ha un design modulare che consente una connessione perfetta con altri dispositivi o moduli all'interno del sistema, facilitando un trasferimento e un'interazione efficienti dei dati.
• Interfacce del connettore: Un'estremità del DS3800HSCD è dotata di un connettore modulare. Questo connettore è progettato con configurazioni di pin e caratteristiche elettriche specifiche per interfacciarsi con altri componenti nel sistema di controllo industriale. Serve come punto principale per ricevere segnali di ingresso da fonti esterne come sensori, interruttori o altri dispositivi di controllo. Il design di questo connettore garantisce una trasmissione affidabile del segnale, con schermatura e contatto elettrico adeguati per ridurre al minimo la perdita di segnale e le interferenze.
•
  Dall'altra parte, ci sono le aste fisse che svolgono un ruolo cruciale nell'installazione fisica e nella stabilità della tavola. Queste aste fisse vengono utilizzate per montare in modo sicuro la scheda all'interno dell'alloggiamento o della custodia designata, garantendo che rimanga saldamente in posizione anche in presenza di vibrazioni o stress meccanici comuni negli ambienti industriali. Questo montaggio stabile è essenziale per mantenere collegamenti elettrici coerenti e prevenire eventuali interruzioni delle funzioni di elaborazione del segnale della scheda.

  Composizione dei componenti e loro funzioni

• Condensatori e dispositivi TTL (Transistor-Transistor Logic).: La scheda è popolata con più condensatori e dispositivi TTL. I condensatori sono essenziali per immagazzinare energia elettrica, filtrare il rumore elettrico e contribuire a stabilizzare i livelli di tensione in diversi punti del circuito. Svolgono un ruolo fondamentale nel garantire un'elaborazione del segnale fluida e affidabile prevenendo picchi o cadute improvvise di tensione che potrebbero influire sulla precisione dei segnali.
•
  I dispositivi TTL sono fondamentali per implementare le funzioni logiche digitali all'interno della scheda. Vengono utilizzati per eseguire operazioni come l'amplificazione del segnale, il buffering e il processo decisionale logico. Ad esempio, possono convertire i segnali analogici o digitali in ingresso in un formato adatto per l'ulteriore elaborazione da parte dei circuiti interni della scheda o per la trasmissione ad altri componenti del sistema.
• Indicatori luminosi: Il DS3800HSCD è dotato di 16 indicatori luminosi rossi e 1 indicatore luminoso ambra. Le 16 luci rosse sono posizionate tra le aste fisse e servono come segnali visivi per monitorare l'attività dei circuiti associati. Quando un particolare circuito è attivo, la luce rossa corrispondente si accende, fornendo a tecnici e operatori un feedback immediato sullo stato operativo delle diverse parti della scheda. Questa indicazione visiva in tempo reale è preziosa per identificare rapidamente quali sezioni della scheda stanno ricevendo ed elaborando i segnali.
•
  La singola spia color ambra ha una funzione diversa. Quando si accende, funge da avviso per indicare che c'è un problema o un problema con la scheda. Ciò potrebbe essere dovuto a diversi motivi, come un malfunzionamento rilevato nell'elaborazione del segnale, un'irregolarità nell'alimentazione o un errore nei circuiti interni. La presenza di questa spia consente una pronta attenzione e risoluzione dei problemi.
• Presa del modulo EEPROM: La scheda contiene una presa per un modulo EEPROM (memoria di sola lettura programmabile cancellabile elettricamente). La EEPROM è un componente cruciale per la memorizzazione di informazioni, programmi o dati di configurazione specifici essenziali per il funzionamento del DS3800HSCD. Ciò potrebbe includere impostazioni relative ai parametri di elaborazione del segnale di ingresso, valori di calibrazione o algoritmi di controllo personalizzati. La possibilità di utilizzare una EEPROM consente flessibilità nella configurazione della scheda per soddisfare i requisiti specifici di diverse applicazioni industriali e per adattarsi ai cambiamenti nel tempo.
• Resistenze trimmer: Sulla scheda sono presenti tre resistori trimmer. Questi componenti sono resistori regolabili che possono essere utilizzati per ottimizzare i parametri elettrici all'interno del circuito. Possono essere manipolati per regolare con precisione la corrente, la tensione o altre caratteristiche elettriche in sezioni specifiche del circuito. Ad esempio, potrebbero essere utilizzati per calibrare i livelli del segnale di ingresso per garantire che la scheda interpreti accuratamente i segnali in ingresso dai sensori con intervalli di uscita variabili. Questa capacità di regolazione fine è importante per ottimizzare le prestazioni della scheda e garantire un'elaborazione accurata del segnale.

• Capacità funzionali

• Elaborazione del segnale di ingresso: La funzione principale del DS3800HSCD è gestire un'ampia varietà di segnali di ingresso esterni. Può ricevere segnali da diversi tipi di sensori, inclusi ma non limitati a sensori di temperatura, sensori di pressione, sensori di posizione e interruttori digitali. Questi segnali in ingresso possono essere sia in formato analogico che digitale. La scheda è dotata dei circuiti necessari per condizionare e convertire questi segnali in un formato digitale che può essere compreso ed elaborato dai controller digitali del sistema o da altri componenti. Per i segnali analogici, esegue operazioni come l'amplificazione per potenziare i segnali deboli, il filtraggio per rimuovere il rumore e la conversione da analogico a digitale per tradurre i segnali analogici continui in valori digitali discreti.
•
  Convalida inoltre l'integrità dei segnali ricevuti, controllando i livelli di tensione, le frequenze dei segnali e la codifica corretti (nel caso dei segnali digitali). Ciò garantisce che solo segnali accurati e affidabili vengano trasmessi per l'ulteriore elaborazione all'interno del sistema di controllo industriale, contribuendo a prevenire errori o decisioni errate basate su dati di input errati.
• Capacità diagnostiche: Il DS3800HSCD dispone di funzionalità diagnostiche integrate che gli consentono di valutare il proprio stato operativo. Attraverso una combinazione di autocontrolli interni e comunicazione con il software diagnostico del sistema, è in grado di rilevare vari problemi che potrebbero verificarsi durante il funzionamento. Quando viene identificato un problema, può generare un elenco dettagliato degli errori che delinea gli errori o i malfunzionamenti specifici rilevati. Questo elenco di errori può includere informazioni quali quali canali di ingresso stanno riscontrando problemi, se ci sono problemi con il circuito di elaborazione del segnale o se sono presenti errori relativi ai dati EEPROM.
•
  Oltre all'elenco degli errori può fornire anche informazioni sulle condizioni di intervento che hanno portato al rilevamento del problema. Queste informazioni diagnostiche dettagliate sono estremamente preziose per il personale di manutenzione poiché consente loro di individuare rapidamente la causa principale di un problema e intraprendere le azioni correttive appropriate. Ad esempio, se il segnale di un sensore è costantemente fuori range, le informazioni diagnostiche possono indicare se è dovuto a un sensore difettoso, a un problema con il circuito di ingresso della scheda o a una configurazione errata nelle impostazioni EEPROM relative a quel canale di ingresso.
• Configurazione dei parametri: La scheda è dotata di un'interfaccia user-friendly composta da un display a 2 righe e una tastiera. Questa interfaccia consente agli operatori di accedere ad una serie di menu che hanno lo scopo di modificare e regolare i parametri che governano il funzionamento della scheda. Attraverso questi menu, gli utenti possono configurare vari aspetti relativi all'elaborazione del segnale di ingresso, come l'impostazione degli intervalli di tensione accettabili per diversi canali di ingresso, la regolazione della sensibilità del rilevamento del segnale o la personalizzazione del modo in cui i segnali analogici vengono convertiti in valori digitali.
•
  Possono anche configurare parametri relativi alle funzioni di diagnostica e monitoraggio, come l'impostazione di soglie per l'attivazione di avvisi di errore o la determinazione della frequenza con cui la scheda esegue i controlli automatici. Questa capacità di configurare i parametri della scheda offre una notevole flessibilità, consentendone l'adattamento ai requisiti specifici dei diversi processi industriali e condizioni operative.

  Ruolo nei sistemi industriali

• Automazione industriale: Nelle applicazioni di automazione industriale in vari settori come la produzione chimica, la produzione automobilistica e la lavorazione alimentare, il DS3800HSCD è parte integrante del sistema di controllo. Riceve segnali da una moltitudine di sensori posizionati durante tutto il processo di produzione. Ad esempio, in un impianto chimico, può raccogliere dati su temperatura e pressione dai reattori, informazioni sulla portata dai tubi e segnali di posizione dalle valvole. Questi segnali di ingresso vengono quindi elaborati dalla scheda e trasmessi al sistema di controllo centrale, che utilizza queste informazioni per prendere decisioni sulla regolazione dei parametri di processo, sulla garanzia della qualità del prodotto e sul mantenimento di condizioni operative sicure.
• Gestione energetica: Negli impianti di produzione di energia come centrali elettriche e sottostazioni, il DS3800HSCD svolge un ruolo fondamentale nel monitoraggio e nel controllo del funzionamento delle apparecchiature elettriche. Può ricevere segnali da sensori su generatori, trasformatori e interruttori automatici, fornendo dati in tempo reale su parametri come tensione, corrente e temperatura. Queste informazioni sono fondamentali per ottimizzare il processo di generazione di energia, gestire la distribuzione dell’energia e garantire l’affidabilità della rete elettrica. Ad esempio, se la temperatura di un trasformatore supera una determinata soglia, i segnali di ingresso ricevuti dalla scheda possono attivare allarmi o azioni di controllo automatico per prevenire surriscaldamenti e potenziali danni.
• Trasporti: Nel settore dei trasporti, in particolare in applicazioni come i sistemi ferroviari e l'aviazione, il DS3800HSCD viene utilizzato per interfacciarsi con vari sistemi di controllo e monitoraggio. In un sistema ferroviario, può ricevere segnali da sensori di binario, sensori di velocità e dispositivi di segnalazione. Questi dati vengono elaborati dal consiglio di amministrazione e utilizzati per garantire operazioni ferroviarie sicure, controllare la velocità dei treni e gestire il movimento dei treni lungo i binari. Nell'aviazione, può far parte dei sistemi avionici dell'aereo, ricevendo segnali di ingresso relativi ai parametri del motore, ai controlli di volo e ai sensori ambientali, contribuendo alla sicurezza e alle prestazioni generali dell'aereo.

• Manutenzione e supporto

• Servizi di riparazione: Sono disponibili servizi di riparazione specializzati per il DS3800HSCD, forniti da aziende come AX Control. Questi servizi di riparazione hanno in genere un ciclo di riparazione standard di 1 - 2 settimane, durante il quale la scheda viene ispezionata attentamente, i componenti difettosi vengono sostituiti e viene sottoposta a test per garantire che venga ripristinata alle corrette condizioni di funzionamento. In alcuni casi, per situazioni urgenti in cui è richiesta una consegna rapida, può essere offerto un servizio di riparazione rapido con un tempo di consegna di 48 - 72 ore. Ciò consente agli impianti industriali di ridurre al minimo i tempi di inattività e di ripristinare il funzionamento dei sistemi di controllo il più rapidamente possibile.
• Garanzia: Dopo la riparazione, il DS3800HSCD viene solitamente fornito con una garanzia di 3 anni. Questa garanzia garantisce agli utenti che la scheda riparata funzionerà come previsto e offre loro la possibilità di ricorrere in caso si verifichino problemi entro il periodo di garanzia specificato. Riflette la fiducia dei fornitori di servizi di riparazione nella qualità del loro lavoro e nell'affidabilità dei componenti ripristinati.

Parametri tecnici:

• Gestione versatile del segnale di ingresso:
  • Compatibilità ingresso analogico e digitale: Il DS3800HSCD è progettato per gestire segnali di ingresso sia analogici che digitali. Può ricevere un'ampia gamma di segnali analogici da sensori come termocoppie, rilevatori di temperatura a resistenza (RTD), sensori di pressione e misuratori di portata. Per questi ingressi analogici, dispone dei circuiti necessari per eseguire l'amplificazione per amplificare i segnali deboli, garantendo che possano essere rilevati ed elaborati con precisione anche quando le uscite del sensore si trovano nell'intervallo di bassa tensione o corrente. Inoltre, può gestire segnali digitali provenienti da varie fonti come interruttori, codificatori e sensori digitali, consentendo un'integrazione perfetta con diversi tipi di dispositivi di monitoraggio e controllo.
  • Alta risoluzione del segnale: Quando si elaborano segnali analogici, la scheda offre una risoluzione relativamente alta per la conversione da analogico a digitale. Ciò gli consente di rappresentare con precisione piccoli cambiamenti nei segnali di ingresso, il che è fondamentale per monitorare accuratamente parametri come variazioni di temperatura entro un intervallo ristretto o lievi variazioni di pressione in un sistema. Ad esempio, in un processo di produzione in cui è essenziale un controllo preciso della temperatura, la conversione ad alta risoluzione garantisce che anche le più piccole fluttuazioni nell'uscita del sensore di temperatura possano essere rilevate e utilizzate per ottimizzare il processo.
  • Condizionamento del segnale: Applica tecniche di condizionamento del segnale ai segnali in ingresso. Ciò include il filtraggio del rumore elettrico e delle interferenze comuni negli ambienti industriali. Utilizzando condensatori e altri componenti di filtraggio, è possibile rimuovere il rumore ad alta frequenza, le interferenze della linea elettrica e altri artefatti che potrebbero influire sulla precisione dei segnali. Ciò si traduce in segnali più puliti e affidabili trasmessi per l'ulteriore elaborazione all'interno del sistema di controllo.

Funzionalità diagnostiche

• Autodiagnosi completa:
  • Rilevamento degli errori: La scheda dispone di funzionalità diagnostiche integrate per monitorare continuamente il proprio funzionamento. È in grado di rilevare un'ampia varietà di errori, inclusi problemi con i segnali di ingresso (come tensioni fuori range, frequenze errate o interruzioni del segnale), problemi con i circuiti interni (come guasti di componenti o cortocircuiti) ed errori relativi al Dati EEPROM (come configurazioni danneggiate o codice di programma errato). Questo rilevamento proattivo degli errori aiuta a identificare tempestivamente potenziali problemi, riducendo il rischio di guasti del sistema e minimizzando i tempi di inattività.
  • Segnalazione errori: Quando viene rilevato un errore, DS3800HSCD genera elenchi di errori dettagliati che forniscono informazioni specifiche sulla natura del problema. Può indicare quali canali di ingresso sono interessati, il tipo di errore (ad esempio, problema di integrità del segnale, malfunzionamento dell'hardware) e qualsiasi condizione associata che ha portato all'errore. Inoltre, può segnalare le condizioni di intervento, ovvero le circostanze specifiche che hanno attivato il rilevamento dell'errore. Questo reporting completo consente ai tecnici della manutenzione di comprendere rapidamente la causa principale del problema e intraprendere le azioni correttive appropriate.
  • Monitoraggio in tempo reale: Le 16 spie rosse sulla scheda forniscono un feedback visivo in tempo reale sull'attività dei circuiti associati. I tecnici possono osservare queste luci per identificare rapidamente quali parti della scheda stanno attualmente elaborando i segnali e quali potrebbero presentare problemi. Ad esempio, se una particolare luce rossa che corrisponde a un canale di ingresso di un sensore critico rimane spenta quando dovrebbe essere accesa durante il normale funzionamento, può avvisare immediatamente il tecnico di indagare su quel canale specifico per potenziali problemi.

Funzionalità di configurazione

• Configurazione dei parametri intuitiva:
  • Interfaccia guidata da menu: La scheda è dotata di un'interfaccia intuitiva con display a 2 righe e tastiera. Ciò consente agli operatori di accedere ad una serie di menu progettati per configurare vari parametri relativi al funzionamento della scheda. La struttura del menu è intuitiva, facilitando la navigazione degli utenti e la ricerca delle impostazioni specifiche da regolare. Ad esempio, possono facilmente individuare il menu per configurare gli intervalli di tensione per i diversi canali di ingresso o per impostare la sensibilità del rilevamento del segnale.
  • Impostazioni personalizzabili: Attraverso questa interfaccia è possibile personalizzare un'ampia gamma di parametri. Gli operatori possono modificare le impostazioni relative all'elaborazione del segnale di ingresso, come la regolazione del guadagno per l'amplificazione dell'ingresso analogico, l'impostazione della frequenza di campionamento per la conversione da analogico a digitale o la definizione degli intervalli accettabili per i livelli logici dell'ingresso digitale. Possono anche configurare parametri diagnostici e di monitoraggio, come impostare le soglie per l'attivazione degli avvisi di errore o determinare la frequenza con cui la scheda esegue i controlli automatici. Questa flessibilità consente alla scheda di essere adattata ai requisiti specifici di diversi processi e ambienti industriali.
  • Memorizzazione EEPROM: La presa per il modulo EEPROM (memoria di sola lettura programmabile cancellabile elettricamente) consente di memorizzare i parametri configurati e altri dati rilevanti. La EEPROM fornisce una soluzione di archiviazione non volatile, il che significa che le impostazioni vengono conservate anche quando l'alimentazione è spenta. Ciò è importante per garantire che la scheda mantenga la configurazione personalizzata tra un ciclo di accensione e l'altro e consenta un facile recupero delle informazioni memorizzate quando necessario, ad esempio durante la manutenzione o gli aggiornamenti del sistema.

Funzionalità di compatibilità e integrazione

• Integrazione di sistema perfetta:
  • Compatibilità con la serie Mark IV: Il DS3800HSCD è progettato specificamente per la serie Mark IV di GE, garantendo una perfetta integrazione con gli altri componenti della serie. Aderisce ai protocolli di comunicazione interna, agli standard elettrici e alle architetture bus del sistema Mark IV. Ciò gli consente di comunicare in modo efficace con altre schede, controller e sensori all'interno del sistema, facilitando il funzionamento coordinato dell'intera configurazione di controllo industriale. Ad esempio, può scambiare dati con l'unità di controllo principale riguardanti segnali di ingresso, informazioni diagnostiche e aggiornamenti di configurazione, consentendo al sistema di prendere decisioni informate e regolare di conseguenza il proprio funzionamento.
  • Interfacce standard del settore: Oltre alla sua integrazione all'interno del sistema Mark IV, la scheda dispone anche di interfacce compatibili con segnali e dispositivi standard del settore. Il connettore modulare su un'estremità è progettato per interfacciarsi con una varietà di sensori esterni e dispositivi di controllo che seguono gli standard elettrici e di trasmissione del segnale comuni. Questa compatibilità consente una facile espansione e integrazione di componenti di terze parti, se necessario, fornendo flessibilità nella progettazione del sistema e consentendo il collegamento con apparecchiature legacy o specializzate nell'ambiente industriale.

Caratteristiche di affidabilità e durata

• Design dei componenti robusto:
  • Componenti elettronici di qualità: La scheda è popolata con condensatori di alta qualità, dispositivi TTL (transistor-transistor Logic) e altri componenti elettronici. Questi componenti sono selezionati per la loro affidabilità e capacità di resistere alle condizioni difficili che spesso si trovano negli ambienti industriali. Ad esempio, i condensatori sono progettati per avere caratteristiche elettriche stabili in un'ampia gamma di temperature e condizioni operative, garantendo prestazioni costanti nelle funzioni di filtraggio del segnale e di accumulo di energia.
  • Tolleranza ambientale: Il DS3800HSCD è progettato per funzionare in un'ampia gamma di condizioni ambientali. Può tollerare variazioni di temperatura, umidità e interferenze elettromagnetiche tipiche degli ambienti industriali. Le aste fisse sulla scheda contribuiscono alla sua stabilità meccanica, permettendole di sopportare vibrazioni e sollecitazioni meccaniche senza compromettere i collegamenti elettrici o le prestazioni. Questa durabilità garantisce che la scheda possa funzionare in modo affidabile per un periodo prolungato, riducendo la necessità di sostituzioni frequenti e minimizzando i costi di manutenzione.

Funzionalità di manutenzione e supporto

• Riparazione e garanzia efficienti:
  • Servizi di riparazione professionali: Sono disponibili servizi di riparazione specializzati per il DS3800HSCD, forniti da aziende come AX Control. Questi servizi offrono un ciclo di riparazione standard di 1 - 2 settimane, durante il quale la scheda viene sottoposta a un'ispezione completa, sostituzione dei componenti (se necessario) e test approfonditi per garantire che venga ripristinata alle condizioni di funzionamento ottimali. In situazioni urgenti, è possibile avvalersi di un servizio di riparazione rapido con tempi di consegna di 48 - 72 ore, consentendo un rapido ripristino della funzionalità del sistema di controllo e riducendo al minimo i tempi di fermo per le operazioni industriali.
  • Garanzia estesa: Dopo la riparazione, la scheda viene generalmente fornita con una garanzia di 3 anni. Ciò garantisce agli utenti la massima tranquillità, sapendo che sono protetti da potenziali problemi che potrebbero verificarsi con il componente riparato. La garanzia riflette la qualità e l'affidabilità del processo di riparazione e offre agli utenti la sicurezza di poter contare sulla scheda per il funzionamento continuo dei loro sistemi industriali.

Applicazioni:

• Centrali termoelettriche:
  • Monitoraggio della caldaia: Nelle centrali termoelettriche a carbone o a gas, il DS3800HSCD viene utilizzato per ricevere segnali da vari sensori posizionati intorno alla caldaia. Può gestire segnali analogici provenienti da sensori di temperatura che monitorano la temperatura di combustione, sensori di pressione che misurano la pressione del vapore all'interno della caldaia e flussometri che misurano la portata dell'acqua di alimentazione. Elaborando questi segnali di ingresso, aiuta a mantenere condizioni di combustione ottimali, garantendo un efficiente trasferimento di calore e prevenendo problemi come il surriscaldamento o l'accumulo di pressione. Ad esempio, se il sensore di temperatura indica un picco improvviso nella zona di combustione, la scheda può inviare questa informazione al sistema di controllo, che può quindi regolare l'alimentazione del carburante o l'aspirazione dell'aria per correggere la situazione.
  • Controllo della turbina: Per le turbine a vapore delle centrali elettriche, la scheda acquisisce segnali relativi ai parametri del vapore come pressione e temperatura prima di entrare nella turbina, nonché sensori di vibrazione sulla turbina stessa. Questi dati sono fondamentali per monitorare la salute e le prestazioni della turbina. Sulla base dei segnali elaborati, il sistema di controllo può prendere decisioni riguardanti la regolazione della velocità della turbina, la gestione del carico e la manutenzione preventiva. Ad esempio, se vengono rilevate vibrazioni anomale, il DS3800HSCD può avvisare il team di manutenzione e fornire informazioni dettagliate sulle letture specifiche del sensore, consentendo loro di diagnosticare e risolvere rapidamente potenziali problemi meccanici.
• Generazione di energia rinnovabile:
  • Parchi eolici: Nei parchi eolici, il DS3800HSCD può essere utilizzato per raccogliere segnali dai sensori di velocità del vento, dai sensori di passo delle pale e dai sensori di temperatura del generatore. Questi input sono essenziali per ottimizzare la potenza di ciascuna turbina eolica. Ad esempio, ricevendo dati sulla velocità del vento in tempo reale, il sistema di controllo (utilizzando i segnali elaborati dalla scheda) può regolare l’inclinazione della pala per catturare la massima quantità di energia eolica. Inoltre, se la temperatura del generatore inizia a superare una soglia di sicurezza, la scheda può attivare un allarme o avviare misure di raffreddamento per proteggere l'apparecchiatura.
  • Centrali solari: Negli impianti fotovoltaici la scheda è in grado di gestire segnali provenienti da sensori di temperatura sui pannelli solari, sensori di irraggiamento che misurano l'intensità della luce solare e sensori di stato dell'inverter. Queste informazioni vengono utilizzate per monitorare le prestazioni dei pannelli solari e degli inverter, garantendo la massima efficienza di generazione di energia. Ad esempio, se la temperatura dei pannelli solari aumenta troppo, compromettendone l'efficienza, il DS3800HSCD può comunicarlo al sistema di controllo, che potrebbe quindi regolare i meccanismi di raffreddamento o modificare le impostazioni di conversione di potenza negli inverter.

Produzione industriale

• Industria chimica e petrolchimica:
  • Controllo del processo: Negli impianti chimici, il DS3800HSCD viene utilizzato per ricevere segnali da un'ampia varietà di sensori. Può gestire input da sensori di pressione nei reattori chimici, sensori di temperatura nelle colonne di distillazione e misuratori di flusso per monitorare il flusso di reagenti e prodotti. Sulla base di questi segnali, il sistema di controllo può regolare le reazioni chimiche, garantire la corretta separazione dei composti nei processi di distillazione e mantenere le portate corrette per ottimizzare la produzione. Ad esempio, se la pressione in un reattore supera un limite di sicurezza, la scheda può allertare rapidamente il sistema di controllo, che adotterà le azioni appropriate come l’apertura di valvole di sicurezza o la regolazione della velocità di alimentazione per prevenire una potenziale esplosione.
  • Garanzia di qualità: Nella produzione petrolchimica, la scheda può ricevere segnali da sensori che misurano le proprietà dei prodotti finali, come sensori di viscosità, sensori di densità e analizzatori di composizione. Questi dati vengono utilizzati per garantire che i prodotti petroliferi prodotti soddisfino gli standard di qualità richiesti. Se la viscosità di un campione di olio lubrificante non rientra nell'intervallo specificato, il DS3800HSCD può avvisare il reparto di controllo qualità, avviando ulteriori indagini o adeguamenti nel processo di produzione.
• Produzione automobilistica:
  • Monitoraggio della catena di montaggio: Nelle fabbriche automobilistiche, il DS3800HSCD può essere utilizzato per raccogliere segnali dai sensori sulla catena di montaggio. Può gestire segnali digitali provenienti da finecorsa che indicano la posizione delle parti sul nastro trasportatore, segnali analogici provenienti da sensori di coppia utilizzati per serrare i bulloni secondo le specifiche corrette e sensori di prossimità che rilevano la presenza di componenti in diverse stazioni di assemblaggio. Queste informazioni aiutano a garantire il regolare funzionamento del processo di assemblaggio, a identificare eventuali colli di bottiglia o malfunzionamenti e a mantenere la qualità del prodotto. Ad esempio, se un sensore di coppia indica che un bullone non è serrato correttamente, la scheda può inviare un avviso all'operatore o al sistema di controllo automatizzato, suggerendo un'azione correttiva.
  • Robotica e Automazione: Nella produzione automobilistica, dove i robot sono ampiamente utilizzati per attività quali saldatura, verniciatura e movimentazione di parti, il DS3800HSCD può ricevere segnali dai sensori sui robot stessi, come sensori di posizione articolare, sensori di forza e sensori di visione. Questi dati sono fondamentali per il controllo preciso dei movimenti dei robot e per garantire che svolgano i loro compiti in modo accurato. Ad esempio, se un sensore di visione rileva un posizionamento errato di una parte durante il processo di assemblaggio, la scheda può comunicarlo al sistema di controllo del robot, consentendogli di apportare modifiche o interrompere l'operazione per evitare difetti.

Trasporti e logistica

• Sistemi ferroviari:
  • Controllo dei treni: Nei sistemi ferroviari, il DS3800HSCD può ricevere segnali dai sensori a terra, inclusi contatori assi che monitorano il passaggio dei treni, sensori di velocità sui binari e dispositivi di segnalazione che indicano lo stato della rete ferroviaria (come luci di segnalazione e sensori di occupazione dei binari ). Queste informazioni vengono elaborate e inviate al sistema di controllo dei treni per garantire operazioni ferroviarie sicure ed efficienti. Ad esempio, se un sensore di velocità rileva che un treno sta superando il limite di velocità per una particolare sezione del binario, la scheda può attivare un allarme nella cabina del treno e comunicare con il sistema di segnalamento per adottare le misure appropriate, come frenare o cambiare marcia. gli aspetti del segnale per prevenire incidenti.
  • Monitoraggio delle infrastrutture: La scheda può essere utilizzata anche per raccogliere segnali dai sensori che monitorano le condizioni dell'infrastruttura ferroviaria, come gli estensimetri dei ponti, i sensori di temperatura dei binari e i sensori di ventilazione dei tunnel. Questi dati vengono utilizzati per valutare lo stato di salute dell'infrastruttura e programmare le attività di manutenzione. Ad esempio, se un estensimetro di un ponte indica uno stress eccessivo sulla struttura del ponte, il DS3800HSCD può allertare il reparto di manutenzione, consentendo loro di condurre ispezioni e riparazioni prima che si verifichi un potenziale guasto.
• Aeroporto e aviazione:
  • Supporto a terra per aerei: Nelle operazioni aeroportuali, il DS3800HSCD è in grado di gestire segnali provenienti da sensori su apparecchiature di supporto a terra, come sistemi di rifornimento (monitoraggio del flusso e della pressione del carburante), sistemi di smistamento dei bagagli (rilevamento della posizione e del movimento dei bagagli) e sistemi di attracco degli aeromobili (garantendo il corretto allineamento e connessione). Queste informazioni aiutano a garantire il funzionamento regolare e sicuro dei servizi di terra. Ad esempio, se un sensore del sistema di rifornimento rileva una caduta di pressione anomala durante il rifornimento, la scheda può avvisare il personale di terra di interrompere l'operazione e indagare sul problema.
  • Sistemi avionici (in alcuni casi): In alcune applicazioni aeronautiche, il DS3800HSCD può essere integrato nei sistemi avionici per ricevere segnali dai sensori relativi alle prestazioni dell'aereo, come sensori di temperatura del motore, sensori di velocità e sensori di altitudine. Sebbene i componenti avionici dedicati siano generalmente utilizzati per funzioni di volo critiche, la scheda può svolgere un ruolo supplementare nella raccolta e nella pre-elaborazione dei dati per alcuni sistemi non critici o di backup. Ad esempio, può fornire dati aggiuntivi per scopi di manutenzione e diagnostica durante le operazioni a terra o il monitoraggio in volo.

Automazione degli edifici e HVAC

• Edifici commerciali:
  • Controllo del sistema HVAC: Negli edifici per uffici, negli hotel e nei centri commerciali, il DS3800HSCD viene utilizzato per ricevere segnali dai sensori di temperatura, sensori di umidità e sensori di qualità dell'aria in tutto l'edificio. Questi dati vengono elaborati dal sistema di automazione dell'edificio per controllare i sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC). Ad esempio, se un sensore di temperatura in una zona particolare indica che l'area è troppo calda, la scheda può comunicarlo al sistema di controllo HVAC, che regolerà quindi il funzionamento delle unità di condizionamento per rinfrescare l'ambiente.
  • Gestione energetica: La scheda può anche gestire segnali provenienti da contatori di consumo energetico, sensori di presenza e sensori di illuminazione. Queste informazioni vengono utilizzate per ottimizzare l'utilizzo dell'energia nell'edificio, ad esempio spegnendo le luci nelle stanze non occupate o regolando le impostazioni HVAC in base al numero di persone presenti. Ad esempio, se un sensore di presenza rileva che una stanza è vuota, il DS3800HSCD può segnalare ai sistemi di illuminazione e HVAC di entrare in modalità di risparmio energetico.
• Impianti industriali:
  • Riscaldamento e raffreddamento di processo: Negli stabilimenti di produzione, magazzini e altre strutture industriali, il DS3800HSCD può ricevere segnali dai sensori che monitorano i processi di riscaldamento e raffreddamento industriali. Può gestire input da sensori di temperatura su forni industriali, unità di refrigerazione e scambiatori di calore. Sulla base di questi segnali, il sistema di controllo può regolare la temperatura di questi processi per garantire la qualità del prodotto e la protezione delle apparecchiature. Ad esempio, se la temperatura in un forno per la lavorazione alimentare scende al di sotto del livello richiesto, la scheda può avvisare il sistema di controllo, che regolerà quindi la fonte di calore per mantenere la temperatura di cottura corretta.

Personalizzazione:

• Personalizzazione del firmware:
  • Personalizzazione degli algoritmi di controllo: A seconda delle caratteristiche uniche dell'applicazione e dello specifico processo industriale in cui è integrata, il firmware del DS3800HSCD può essere personalizzato per implementare algoritmi di controllo specializzati. Ad esempio, in un'applicazione per turbine eoliche, è possibile sviluppare algoritmi personalizzati per ottimizzare la regolazione del passo delle pale in base a schemi di vento complessi e requisiti di generazione di energia specifici per una particolare ubicazione del parco eolico. Il firmware può tenere conto di fattori come i cambiamenti di direzione del vento, la turbolenza e la curva di potenza specifica della turbina per apportare regolazioni più precise ed efficienti all'angolo di inclinazione della pala in tempo reale.

• Rilevamento guasti e personalizzazione della gestione: Il firmware può essere configurato per rilevare e rispondere a guasti specifici in modo personalizzato. Applicazioni diverse possono avere modalità di errore distinte o componenti più soggetti a problemi. In un impianto ad energia solare, dove le prestazioni dei pannelli solari possono essere influenzate da fattori quali ombreggiatura, accumulo di polvere o variazioni di temperatura, il firmware può essere programmato per monitorare da vicino i segnali provenienti dai sensori di irraggiamento, dai sensori di temperatura e dai sensori di uscita del pannello. Se viene rilevato un improvviso calo di potenza in uscita a causa dell'ombreggiamento causato da oggetti vicini, il firmware può attivare azioni specifiche come avvisare il team di manutenzione con informazioni dettagliate sulla posizione e suggerire possibili misure correttive come il taglio della vegetazione vicina o la regolazione dell'orientamento del pannello.

• Personalizzazione del protocollo di comunicazione: Per l'integrazione con i sistemi di controllo industriale esistenti che possono utilizzare protocolli di comunicazione diversi, il firmware del DS3800HSCD può essere aggiornato per supportare protocolli aggiuntivi o specializzati. In una centrale elettrica che dispone di sistemi legacy che utilizzano ancora protocolli di comunicazione seriale più vecchi per alcune delle funzioni di monitoraggio e controllo, il firmware può essere modificato per consentire uno scambio di dati senza soluzione di continuità con tali sistemi.

• Personalizzazione dell'elaborazione dei dati e dell'analisi: Il firmware può essere personalizzato per eseguire attività specifiche di elaborazione e analisi dei dati rilevanti per l'applicazione. In un sistema ferroviario, il firmware può analizzare nel tempo i dati provenienti dai contatori degli assi e dai sensori di velocità per prevedere la potenziale usura dei binari o le esigenze di manutenzione. Potrebbe calcolare la velocità media dei treni che attraversano sezioni specifiche, rilevare eventuali modelli di accelerazione o decelerazione anomala e utilizzare queste informazioni per pianificare ispezioni dei binari o attività di manutenzione in modo più proattivo.

Personalizzazione dell'hardware

• Personalizzazione della configurazione di ingressi/uscite (I/O).:
  • Adattamento dell'ingresso analogico: A seconda dei tipi di sensori utilizzati in una particolare applicazione, i canali di ingresso analogici del DS3800HSCD possono essere personalizzati. In una centrale elettrica con sensori specializzati ad alta temperatura che hanno un intervallo di uscita di tensione non standard, è possibile aggiungere alla scheda ulteriori circuiti di condizionamento del segnale come resistori personalizzati, amplificatori o divisori di tensione. Questi adattamenti garantiscono che i segnali unici dei sensori vengano acquisiti ed elaborati correttamente dalla scheda.

• Personalizzazione degli ingressi/uscite digitali: I canali di ingresso e uscita digitali possono essere personalizzati per interfacciarsi con dispositivi digitali specifici nel sistema. In un impianto di produzione con un sistema di interblocco di sicurezza personalizzato che utilizza sensori digitali con livelli di tensione o requisiti logici unici, è possibile incorporare traslatori di livello o circuiti buffer aggiuntivi. Ciò garantisce la corretta comunicazione tra il DS3800HSCD e questi componenti.

• Personalizzazione dell'ingresso di potenza: In ambienti industriali con configurazioni di alimentazione non standard, l'assorbimento di potenza del DS3800HSCD può essere adattato. Ad esempio, in una piattaforma petrolifera offshore in cui l'alimentazione è soggetta a significative fluttuazioni di tensione e distorsioni armoniche dovute alla complessa infrastruttura elettrica, è possibile aggiungere alla scheda moduli personalizzati di condizionamento della potenza come convertitori CC-CC o regolatori di tensione avanzati. Questi assicurano che la scheda riceva un'alimentazione stabile e adeguata, proteggendola da sbalzi di tensione e mantenendone il funzionamento affidabile.

• Moduli aggiuntivi ed espansioni:
  • Moduli di monitoraggio avanzati: Per migliorare le capacità di diagnostica e monitoraggio del DS3800HSCD, è possibile aggiungere moduli sensore aggiuntivi. In un'applicazione per turbine eoliche è possibile integrare sensori aggiuntivi come i sensori di gioco delle punte delle pale, che misurano la distanza tra le punte delle pale della turbina e l'involucro. I dati provenienti da questi sensori possono quindi essere elaborati dalla scheda e utilizzati per un monitoraggio delle condizioni più completo e un avviso tempestivo di potenziali problemi legati alla lama.

• Moduli di espansione di comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione legacy o specializzata con cui il DS3800HSCD deve interfacciarsi, è possibile aggiungere moduli di espansione di comunicazione personalizzati. In una centrale elettrica con un vecchio sistema SCADA (controllo di supervisione e acquisizione dati) che utilizza un protocollo di comunicazione proprietario per alcune delle sue apparecchiature legacy, è possibile sviluppare un modulo personalizzato per consentire al DS3800HSCD di comunicare con tale apparecchiatura.

Personalizzazione in base ai requisiti ambientali

• Personalizzazione di involucri e protezioni:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HSCD può essere personalizzato. In una centrale elettrica nel deserto dove le tempeste di polvere sono comuni, l'involucro può essere progettato con caratteristiche avanzate di protezione dalla polvere come filtri dell'aria e guarnizioni per mantenere puliti i componenti interni della scheda. È possibile applicare rivestimenti speciali per proteggere il pannello dagli effetti abrasivi delle particelle di polvere.

• Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda di controllo potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nell'involucro ulteriori dissipatori di calore, ventole di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo all'interno della sua intervallo di temperatura operativa ottimale.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HSCD può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore.

• Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HSCD può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo.

Supporto e servizi:

Il nostro team di supporto tecnico sui prodotti è dedicato a fornire assistenza rapida ed efficace ai nostri clienti. Il nostro team è disponibile per rispondere a qualsiasi domanda tu possa avere sul prodotto e per aiutarti a risolvere eventuali problemi che potresti incontrare. Offriamo inoltre una gamma di servizi per aiutarti a ottenere il massimo dal tuo prodotto, inclusi servizi di installazione, configurazione e personalizzazione. Il nostro obiettivo è garantire che tu abbia un'esperienza senza soluzione di continuità con il nostro prodotto e che tu sia soddisfatto del tuo acquisto. Non esitate a contattarci se avete bisogno di assistenza.
