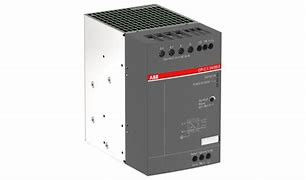

ABB CP-C.1 24 10.0 Modulo di alimentazione ABB Nuovo

ABB CP-C.1 24 10.0 Modulo di alimentazione ABB Nuovo

Descrizione:

Tipo di prodotto esteso: CP-C.1 24/10.0
ID del prodotto: 1SVR360663R1001
EAN: 4013614503825
Descrizione del catalogo: CP-C.1 24/10.0 Fornitura di alimentazione In:100-240VAC/90-300VDC Uscita:DC 24V/10A

Lungo Descrizione: Il CP-C.1 24/10.0 è un alimentatore della gamma CP-C.1.tensione di ingresso nominale 110-240 V CALa potenza di uscita nominale è di 240 W, la corrente di uscita nominale è di 10 A a una tensione di uscita di 24 V DC.

La tensione di uscita è regolabile nell'intervallo da 22,5 a 28,5 V di corrente continua.L'alimentazione fornisce una caratteristica di uscita U/I con una riserva di carica fino al 50% e consente un funzionamento parallelo per aumentare la capacità e consentire la ridondanzaAltre caratteristiche sono: correzione del fattore di potenza secondo la norma EN 61000-3-2.

Ordinazione

Quantità minima d'ordine: 1 pezzo
Numero della tariffa doganale: 85044095
Scarichi popolari

Scheda tecnica: 2CDC114100D0201
Istruzioni e manuali: 1SVC360560M0000

Dimensioni

Larghezza netta del prodotto: 60 mm
Altezza netta del prodotto: 129,4 mm
Prodotto profondità netta / lunghezza:136 mm
Peso netto del prodotto: 1,07 kg

Informazioni sul contenitore

Pacchetto Livello 1 Larghezza: 90 mm
Pacco Livello 1 profondità / lunghezza: 168 mm
Pacchetto Livello 1 Altezza: 160 mm

Peso lordo: 1,21 kg
Pacco livello 1 EAN: 4013614503825
Pacchetto Livello 1 Unità: scatola 1 pezzo

Funzione tecnica:

Fornitore di alimentazione in modalità interruttore
Numero di fasi: 1

Voltaggio di ingresso nominale (UIN):
100... 240 V CA
90... 300 V DC

Voltaggio di ingresso (Uin):
85... 264 V AC
90... 300 V DC

corrente di ingresso tipica:

(115 V CA) 2,3 A
(230 V CA) 1,2 A

Tempo di sospensione: (230 V CA) min. 40 ms
Frequenza nominale (f): 50 / 60 Hz
Limiti di frequenza nominale: 45... 65 Hz
Caratteristica di uscita: curva caratteristica U/I con riserva di carica
Potenza di uscita nominale: 240 W

Potenza di uscita: 240 W
Tensione di uscita nominale: 24 V DC
Voltaggio di uscita (Uout): 24 V DC

Corrente di uscita nominale:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Corrente di uscita: 10 A

Corrente di uscita massima (out): 15 A
Voltaggio di resistenza all'impulso nominale (Uimp):
Circuito di ingresso / circuito di uscita 4 kV
Circuito di ingresso / PE 4 kV

Circuito di ingresso / contatto del relè 4 kV
Circuito di uscita / PE 0,5 kV
Circuito di uscita 0,5 kV

tensione nominale di isolamento (Ui):
Circuito di ingresso / circuito di uscita 300 V
Circuito di ingresso / PE 300 V
Circuito di ingresso / contatto del relè 300 V
Circuito di uscita / PE 50 V

Grado di protezione:
Cassa IP20
Termini IP20
Grado di inquinamento: 2

Circuito di ingresso di connessione della capacità:
Flessibile con ferrule 0,5... 2,5 mm2
Flessibile 0,5... 2,5 mm2
rigido 0,5... 4 mm2

Circuito di uscita di connessione della capacità:
Flessibile con ferrule 0,5... 2,5 mm2
Flessibile 0,5... 2,5 mm2
rigido 0,5... 4 mm2

Torsione di serraggio:
Circuito ausiliario 0,5 N·m
Circuito di controllo 0,9 N·m
Circuito di ingresso 0,5 N·m
Circuito di uscita 0,5 N·m

Lunghezza di distacco del filo:
Circuito ausiliario 8 mm
Circuito di ingresso 8 mm
Circuito di uscita 8 mm

Dirigente raccomandato:
Circuito di ingresso / circuito di uscita PH1
Circuito di ingresso / circuito di uscita 0,8 x 4

Distanza minima di montaggio:

Tavola elettrica conduttrice, orizzontale 25 mm
Tavola elettrica conduttrice, verticale 25 mm
Altro dispositivo dello stesso tipo, orizzontale 25 mm
Altro dispositivo dello stesso tipo, verticale 25 mm
Posizione di montaggio: posizione 1 7
Montaggio su rotaia DIN:

TH35-15 (35 x 15 mm) conforme alla IEC 60715
TH35-7.5 (35 x 7,5 mm) conforme alla IEC 60715

Norme:

Classificazione delle merci107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
UL/CSA tecnica

Circuito di ingresso di connessione di capacità UL/CSA:
Flessibile con ferrule 20-12 AWG
Flessibile 20-12 AWG
20-10 AWG rigidi

Circuito di uscita di connessione di capacità UL/CSA:
Flessibile 20-12 AWG
20-10 AWG rigidi
Torsione di serraggio UL/CSA:
Circuito di ingresso 4.4 in·lb
Circuito di uscita 4,4 in·lb

Compatibilità elettromagnetica
Scarica elettrostatica (immunità ESD) conforme alla norma IEC 61000-4-2: Scarica d'aria di livello 4 15 kV
Livello 4 Scarica di contatto 8 kV

Immunità al campo elettromagnetico irradiato conforme alla IEC 61000-4-3: livello 3 10 V/m
Il dispositivo deve essere equipaggiato con un sistema di controllo di velocità (CMS) di almeno:

Segnale della porta di alimentazione di livello 4 4 kV
Immunità alle sovratensioni secondo la norma IEC 61000-4-5:
Livello 4 Linea-terra 4 kV
Livello 4 2 kV tra linee

Immunità da disturbi condotti secondo la norma IEC 61000-4-6: livello 3 10 V
Compatibilità elettromagnetica (EMC):
Immunità di classe B
Emissioni - Classe B

Ambiente

Temperatura dell'aria ambiente: funzionamento -25... +70 °C
Conservare a -40... +85 °C
Altitudine massima di esercizio ammissibile: 5000 m
Resistenza al calore umido secondo la norma IEC 60068-2-30: prova Db: 55°C, 2 cicli

Resistenza agli urti secondo la IEC 60068-2-27: 30 g 3 urti 6 ms
Resistenza alle vibrazioni: ±0,15 mm 10... 58 Hz
10 cicli di scansione per ogni asse: 2g 58... 150 Hz
