| Luogo di origine: | Svezia |
| Marca: | ABB |
| Certificazione: | CE |
| Numero di modello: | S803S-D63 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1 |
| Marchio: | ABB | Modello: | S803S-D63 |
|---|---|---|---|
| ID del prodotto: | 2CCS863001R0631 | Numero di tariffa doganale: | 807785315 |
| Descrizione del catalogo: | S803S-D63 MCB ad alte prestazioni | Descrizione lunga: | L'S803S-D63 è un interruttore ad alte prestazioni a 3 poli con caratteristica D, con terminale a gab |
Informazioni generali
Tipo di prodotto esteso:
S803S-D63
ID del prodotto:
2CCS863001R0631
EAN:
7612271201289
Descrizione del catalogo:
S803S-D63 MCB ad alte prestazioni
Descrizione lunga:

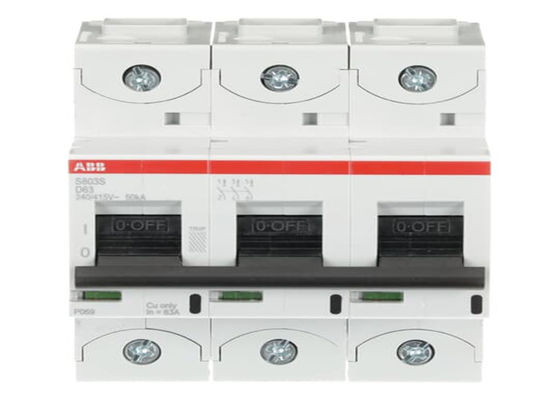

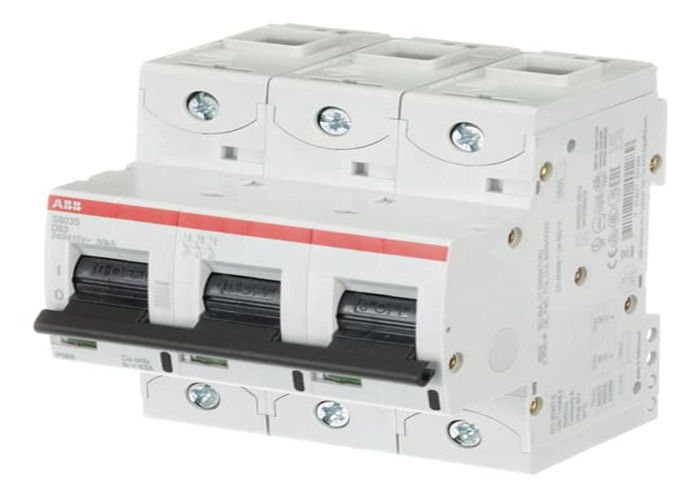

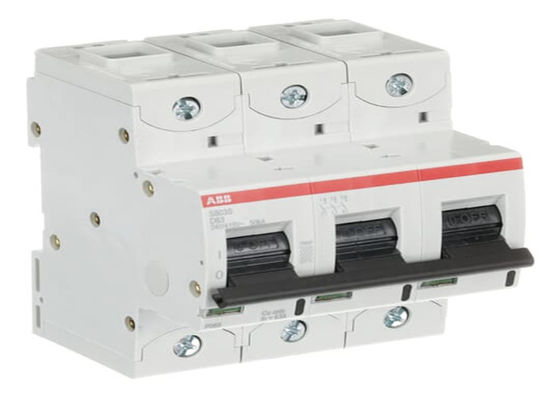

L'S803S-D63 è un interruttore ad alte prestazioni a 3 poli con caratteristica D, con terminale a gabbia e una corrente nominale di 63 A.È un dispositivo di limitazione della corrente con una capacità di rottura massima di 50kA a 240/415VPuò essere utilizzato per tensioni fino a 400/690V e anche in corrente continua.il meccanismo di scatto termico per la protezione contro i sovraccarichi e il meccanismo di scatto elettromeccanico per la protezione contro i cortocircuiti. Il S803S-D63 è conforme alle norme IEC/EN 60898-1 e IEC/EN 60947-2 e consente l'uso per applicazioni residenziali, commerciali e industriali.quindi può essere utilizzato in tutto il mondo. L'ampia gamma di accessori rende l'uso di S803S-D63 più confortevole.
Tecnico
Norme:
IEC/EN 60947-2
IEC/EN 60898-1
UL 1077
Caratteristica di inciampo:
D
Tipo di corrente residua:
Versione standard
tensione di funzionamento nominale:
acc. alla IEC 60898-1 400 V AC
acc. alla IEC 60947-2 690 V AC
tensione di funzionamento:
Massimo 230/400 V CA
Almeno 12 V CA
tensione nominale di isolamento (Ui):
acc. alla norma IEC/EN 60664-1 690 V
Voltaggio di resistenza all'impulso nominale (Uimp):
8 kV
Tipo di tensione di ingresso:
AC/DC
Corrente nominale (in):
63 A
Capacità nominale di cortocircuito:
(400 V CA) 25 kA
Capacità di rottura definitiva di cortocircuito nominale (Icu):
(415 V CA) 50 kA
(440 V CA) 30 kA
(500 V CA) 15 kA
(690 V CA) 6 kA
(375 V DC) 30 kA
Capacità nominale di rottura di cortocircuito di servizio (Ics):
(415 V CA) 40 kA
(440 V CA) 22,5 kA
(500 V CA) 11 kA
(690 V CA) 4 kA
(375 V DC) 30 kA
Frequenza (f):
50... 60 Hz
Frequenza nominale (f):
50/60 Hz
Perdita di potenza:
19.2 W
a condizioni di funzionamento nominali per polo 6,4 W
Indicazione della posizione di contatto:
ATTENZIONE / STOPPA / TRIP
Classe di limitazione dell'energia:
3
Resistenza elettrica:
Ciclo 6000
Resistenza meccanica:
Ciclo 6000
Numero di polacchi protetti:
3
Numero di polacchi:
3
Categoria di sovratensione:
IV
Torsione di serraggio:
3.5 Nm
31 in·lb
Tipo di rilascio:
D
Marcatura dell'attuatore:
I / O
Materiale di alloggiamento:
Gruppo di isolamento I, RAL 7035
Montaggio su rotaia DIN:
TH35-15 (35 x 15 mm) conforme alla IEC 60715
TH35-7.5 (35 x 7,5 mm) conforme alla IEC 60715
Posizione di montaggio:
Qualsiasi
Dirigente raccomandato:
Pozidriv 2
Accessori disponibili:
- Sì, sì.
Commenti:
Connessione da sopra e da sotto Connessione con CU solo IP40 in camera con coperchio Terminale di gabbia con vite incastrata
Capacità di collegamento:
Flessibile 0... 50 mm2
rigido 0... 70 mm2
Tipo di terminale:
Termini a vite
Conformità materiale
Informazioni sulla RoHS:
Status RoHS:
In applicazione della direttiva 2011/65/UE
Data RoHS:
20170426
Ambiente
Temperatura dell'aria ambiente:
Operazione -25... +60 °C
Conservare a -40... +70 °C
Temperatura ambientale di riferimento:
acc. a IEC60947-2 30 °C
acc. alla norma EN60898-1 30 °C
Grado di protezione:
IP20
Grado di inquinamento:
3
Resistenza alle vibrazioni:
1 mm 2 - 13,2 Hz
0.7g con carico al 100% x cioè 13,2 - 100 Hz
Informazioni ambientali:
2CCY413207D0203
UL/CSA tecnica
Classificazione di interruzione secondo la norma UL1077:
(480Y / 277 V AC) 14 kA
(600Y / 347 V CA) 6 kA
Dimensioni
Larghezza in numero di spaziature modulari:
4.5
Larghezza netta del prodotto:
81 mm
Altezza netta del prodotto:
95 mm
Profondità / lunghezza netta del prodotto:
82.5 mm
Peso netto del prodotto:
735 g
Dimensione:
3 moduli
Profondezza integrata (t2):
82.5 mm
Diagramma delle dimensioni:
2CCC413003C0201
Ordinazione
Unità di livello 1 del pacchetto:
scatola 1 pezzo
Peso lordo del pacchetto di livello 1:
770 g
Numero E (Finlandia):
3212258
Numero E (Svizzera):
807785315
Certificati e dichiarazioni
Certificato CB:
9AKK107680A0857
Certificato CCC:
9AKK108469A3021
Dichiarazione di conformità - CE:
2CCC005083D0202
Certificato DNV GL:
2CCC413018D0201
Certificato ESTI:
2CCC413020D0101
Certificato KC:
9AKK107680A0932
Certificato LR:
2CCC413017D0201
Certificato RINA:
2CCC413019D0201
Certificato UL:
9AKK107680A2286
Certificato VDE:
2CCC413039D0601
Installazione
Istruzioni e manuali:
2CCC413016M0008
Scarichi popolari
Scheda tecnica, informazioni tecniche:
9AKK108468A9560
9AKK108468A9561
9AKK108468A9562
Classificazioni
ETIM 8:
EC000042 - Interruttore di circuito in miniatura (MCB)
ETIM 9:
EC000042 - Interruttore di circuito in miniatura (MCB)
Categoria RAEE:
5. attrezzature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)
RAEE B2C / B2B:
Da un'azienda all'altra
CN8:
85362020
UNSPSC:
39121603
Classe eC:
V11.0: 27141901
IDEA Granular Category Code (IGCC):
4899 >> Modello a vite di interruttore di circuito in miniatura (MCB)
Codice di classificazione dell'oggetto:
F
