Name: ABB AI843 Input analogo, ridondante o singolo 1×8 Ch, ABB S800 I/O
Brand: Wisdomlong Technology CO.，LTD
SKU: AI843 3BSE028925R1
Price: 1.00 USD
Availability: InStock

Casa Prodotti Modulo di alimentazione ridondante

ABB AI843 Input analogo, ridondante o singolo 1×8 Ch, ABB S800 I/O

Dettagli:

Luogo di origine:	FI
Marca:	ABB
Certificazione:	Does not supply
Numero di modello:	AI843 3BSE028925R1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	in scatola
Tempi di consegna:	3-5 giorni
Termini di pagamento:	T/T, Western Union, PAYONEER
Capacità di alimentazione:	10

Contatto

Descrizione di prodotto dettagliata

Marchio:	ABB	Tipo di canale:	DI
Peso:	00,3 kg	Isolamento:	Canali isolati galvanicamente
Tipo di prodotto:	I-O_Module	ID del prodotto:	AI843 3BSE028925R1
Stato di RoHS:	In applicazione della direttiva 2011/65/UE	Numero della parte:	AI843 3BSE028925R1

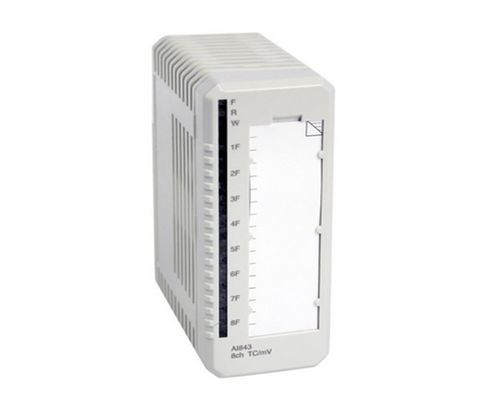

ABB AI843 Input analogo, ridondante o singolo 1×8 Ch, ABB S800 I/O

Descrizione

Il modulo di ingresso AI843 Thermocouple/mV fornisce 8 canali di ingresso differenziali per le misurazioni di Thermocouple/mV.,C, E, J, K, L, N, R, S, T e U. Un canale Pt100 separato è utilizzato per le misurazioni della temperatura Cold Junction (ambientale), servendo così come canale CJ per Ch. 1...8.

La temperatura di giunzione può essere misurata localmente sui terminali di vite della MTU o su un'unità di connessione lontana dal dispositivo.una temperatura di giunzione fissa per il modulo può essere impostata dall'utente (come parametro) o una temperatura di giunzione impostata dall'applicazione.

Informazioni generali

Numero dell'articolo	3BSE028925R1
Tipo	Input analogo
Specifica del segnale	-30..75 mV lineare, tipi TC B, C, E, J, K, L, N, R, S, T e U
Numero di canali	8
Tipo di segnale	Cfr. tabella
HART	- No, no.
Impresa statale	- No, no.
Risparmio	- Sì, sì.
Alta integrità	- No, no.
Sicurezza intrinseca	- No, no.
Meccanica	S800

Dati dettagliati

Risoluzione	16 bit
Impedanza di ingresso	> 1 MΩ
Isolamento	Isolati dal suolo per gruppo
Errore	Max. 0,1%
Drift di temperatura	Tipo 10 ppm/°C, massimo 25 ppm/°C
Filtro di ingresso (tempo di aumento 0-90%)	1.1 kHz
Tempo del ciclo di aggiornamento	320 + 80 * (numero di canali attivi) ms a 50 Hz 267 + 67 * (numero di canali attivi) a 60 Hz
Lunghezza massima del cavo di campo	600 metri (656 yard) o massimo 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Tensione nominale di isolamento	50 V
tensione di prova dielettrica	500 V a.c.
Dissipazione di potenza	1.5 W
Consumo di corrente +5 V Modulebus	60 mA
Consumo di corrente +24 V Modulebus	50 mA
Consumo di corrente + 24 V esterno	0

Diagnostica

LED anteriori	F (ault), R (un), W (apprendimento)
Controllo	Errore del modulo: canali di riferimento al di fuori dei limiti, alimentazione bassa Errore di canale: circuito aperto. Errore del canale CJ (cap. 8): al di fuori del range <-40°C (-40°F) e >100°C (212°F) canale di giunzione) Errore di canale Lineare: nessuno
Indicazione dello stato della vigilanza	Errore di modulo, avviso di modulo, errore di canale

Dimensioni

Larghezza	45 mm (1,77 ̊)
Profondezza	102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore
Altezza	119 mm (4,7 ̊)
Peso	00,157 kg (0,35 libbre)

Caratteristiche e vantaggi

8 canali di ingresso differenziale per la termocoppia/mV
Operazione singola o ridondante
Un canale separato viene utilizzato come canale CJ (4 fili Pt100 RTD)
Varietà di termocoppie con le seguenti caratteristiche: B, C, E, J, K, L, N, R, S, T e U
Risoluzione a 16 bit (convertitore A/D)
Gli ingressi sono monitorati per il circuito aperto di rottura del filo

FAQ:

D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:AI843 3BSE028925R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
