Name: 3BSE008546R1 ABB AO820 Modulo di alimentazione a uscita analogica ridondante
Brand: Wisdomlong Technology CO.，LTD
SKU: AO820 3BSE008546R1
Price: 1.00 USD
Availability: InStock

Casa Prodotti Modulo di alimentazione ridondante

3BSE008546R1 ABB AO820 Modulo di alimentazione a uscita analogica ridondante

Dettagli:

Luogo di origine:	FI
Marca:	ABB
Certificazione:	Does not supply
Numero di modello:	AO820 3BSE008546R1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	in scatola
Tempi di consegna:	3-5 giorni
Termini di pagamento:	T/T, Western Union, PAYONEER
Capacità di alimentazione:	10

Contatto

Descrizione di prodotto dettagliata

Marchio:	ABB	Tipo di canale:	DI
Peso:	00,3 kg	Isolamento:	Canali isolati galvanicamente
Tipo di prodotto:	I-O_Module	ID del prodotto:	AO820 3BSE008546R1
Stato di RoHS:	In applicazione della direttiva 2011/65/UE	Numero della parte:	AO820 3BSE008546R1

3BSE008546R1 ABB AO820 Modulo di alimentazione a uscita analogica ridondante

Descrizione

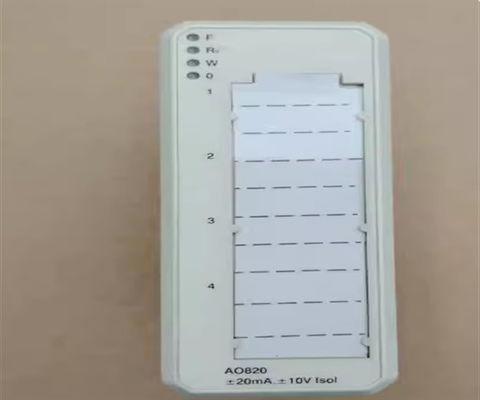

Il modulo di uscita analogica AO820 ha 4 canali di uscita analogici bipolari.Esistono gruppi separati di terminali per le uscite di tensione e correnteLe uniche differenze tra la configurazione del canale di corrente o di tensione sono nelle impostazioni del software.

Per controllare la comunicazione con i convertitori A/D, i dati di uscita vengono letti e verificati.L'ingresso di sorveglianza della tensione di processo fornisce segnali di errore del canale se la tensione scompareIl segnale di errore può essere letto tramite il ModuleBus.

Informazioni generali

Numero dell'articolo	3BSE008546R1
Tipo	Uscita analogica
Specifica del segnale	-20 mA... +20 mA, 0... 20 mA, 4... 20 mA, -10 V... +10 V, 0... 10 V, 2... 10 V
Numero di canali	4
HART	- No, no.
Impresa statale	- No, no.
Risparmio	- No, no.
Alta integrità	- No, no.
Sicurezza intrinseca	- No, no.
Meccanica	S800

Dati dettagliati

Risoluzione	12 bit compreso il segno
Isolamento	Isolato individualmente - canale a canale e canale a circuito comune
Al di sotto/al di sopra della gamma	±15%
Carico di uscita	≤ 550 Ω ≥ 5 kΩ (tensione di uscita)
Errore	Max. 0,1% (tensione); Typ. 0,1% a 250 ohm, Max. 0,15% (corrente)
Drift di temperatura	Max 90 ppm/°C
E'ora di alzarsi.	< 0,7 ms
Tempo del ciclo di aggiornamento	≤ 1,5 ms
Limitazione della corrente	Portata limitata di corrente a prova di corto circuito
Lunghezza massima del cavo di campo	600 metri (656 metri)
Tensione nominale di isolamento	50 V
tensione di prova dielettrica	500 V a.c.
Dissipazione di potenza	Tipo 6 W
Consumo di corrente +5 V Modulebus	Max 100 mA
Consumo di corrente +24 V Modulebus	Massimo 260 mA

Diagnostica

LED anteriori	F (ault), R (un), W (apprendimento), O (SP)
Controllo	Errore del modulo: potenza di uscita bassa. Errore di canale: circuito aperto (per corrente > 1 mA)
Indicazione dello stato della vigilanza	Errore di modulo, avviso di modulo, errore di canale

Ambiente e certificazione

Marchio CE	- Sì, sì.
Sicurezza elettrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Luogo pericoloso	C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificazione marina	ABS, BV, DNV, LR
Temperatura, funzionamento	da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C
Temperatura, conservazione	-40 a +70 °C (-40 a +158 °F)
Grado di inquinamento	Grado 2, IEC 60664-1
Protezione contro la corrosione	ISA-S71.04: G3
Umidità relativa	da 5 a 95%, non condensante
Temperatura ambiente massima	55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F)
Classe di protezione	IP20 secondo IEC 60529
Condizioni di esercizio meccaniche	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorie di sovratensione	IEC/EN 60664-1, EN 50178
Classe di attrezzature	Classe I secondo la norma IEC 61140; (protetto da terra)
conformità RoHS	DIRETTIVA 2011/65/UE (EN 50581:2012)
conformità dei RAEE	Direttiva 2012/19/UE

Dimensioni

Larghezza	45 mm (1,77 ̊)
Profondezza	102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore
Altezza	119 mm (4,7 ̊)
Peso	00,18 kg (0,4 libbre)

Caratteristiche e vantaggi

4 canali di uscita -20 mA...+20 mA, 0...20 mA, 4...20 mA o -10 V...+10 V, 0...10 V, 2...10 V
Canali isolati galvanicamente individualmente
OSP imposta le uscite allo stato predeterminato al rilevamento di errori".

FAQ:

D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:AO820 3BSE008546R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
