Name: 3BSE013228R1 ABB DP820 Contatore di impulsi RS-422 Modulo di alimentazione
Brand: Wisdomlong Technology CO.，LTD
SKU: DP820 3BSE013228R1
Price: 1.00 USD
Availability: InStock

Casa Prodotti Modulo di alimentazione ridondante

3BSE013228R1 ABB DP820 Contatore di impulsi RS-422 Modulo di alimentazione

Dettagli:

Place of Origin:	FI
Marca:	ABB
Certificazione:	Does not supply
Model Number:	DP820 3BSE013228R1

Termini di pagamento e spedizione:

Minimum Order Quantity:	1
Prezzo:	Negoziabile
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Contatto

Descrizione di prodotto dettagliata

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 Contatore di impulsi RS-422 Modulo di alimentazione

Descrizione del DP820 3BSE013228R1

DP820 è un modulo di conteggio degli impulsi a due canali per trasmettitori di impulsi incrementali fino a 1,5 MHz.Ogni canale fornisce tre ingressi equilibrati per la connessione di un trasmettitore di impulsi, un ingresso digitale e un'uscita digitale. Gli trasmettitori a impulso con interfacce RS422, +5 V, +12 V, +24 V e 13 mA possono essere collegati al DP820.

Informazioni generali

Numero dell'articolo	3BSE013228R1
Tipo	Contatore di polsi
Specifica del segnale	12 - 32 V di corrente corrente
Numero di canali	2
HART	- No, no.
Impresa statale	- No, no.
Risparmio	- No, no.
Alta integrità	- No, no.
Sicurezza intrinseca	- No, no.
Meccanica	S800

Dati dettagliatidi DP820 3BSE013228R1

Impedanza di ingresso	2.5 kΩ (DI-input)
Isolamento	Isolato individualmente, comune canale-canale e circuito-canale
Errore	Errore di misurazione della frequenza massima Errore relativo Errore assoluto (inclusa la deriva della temperatura): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm
Limitazione della corrente	Potenza del sensore può essere corrente limitata dal MTU
Lunghezza massima del cavo di campo	200 metri
Tensione nominale di isolamento	50 V
tensione di prova dielettrica	500 V a.c.
Dissipazione di potenza	2.5 W
Consumo di corrente +5 V Modulebus	120 mA
Consumo di corrente +24 V Modulebus	0
Consumo di corrente + 24 V esterno	0

Diagnostica

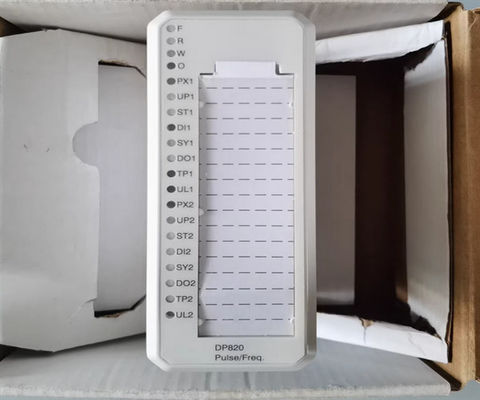

LED anteriori	P ((ulse) X, UP (direzione), ST ((robe), DI, SY ((nch), DO, TP (potenza di trasmissione OK), tutti per canale
Controllo	Tensione di processo per canale
Indicazione dello stato della vigilanza	Errore di modulo, avviso di modulo, errore di canale

Ambiente e certificazionedi DP820 3BSE013228R1

Marchio CE	- Sì, sì.
Sicurezza elettrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Luogo pericoloso	C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificazione marina	ABS, BV, DNV, LR
Temperatura, funzionamento	da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C
Temperatura, conservazione	-40 a +70 °C (-40 a +158 °F)
Grado di inquinamento	Grado 2, IEC 60664-1
Protezione contro la corrosione	ISA-S71.04: G3
Umidità relativa	da 5 a 95%, non condensante
Temperatura ambiente massima	55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F)
Classe di protezione	IP20 secondo IEC 60529
Condizioni di esercizio meccaniche	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorie di sovratensione	IEC/EN 60664-1, EN 50178
Classe di attrezzature	Classe I secondo la norma IEC 61140; (protetto da terra)
conformità RoHS	DIRETTIVA 2011/65/UE (EN 50581:2012)
conformità dei RAEE	Direttiva 2012/19/UE

Dimensioni

Larghezza	45 mm (1,77 ̊)
Profondezza	102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore
Altezza	119 mm (4,7 ̊)
Peso	00,15 kg (0,33 libbre)

Caratteristiche e vantaggidi DP820 3BSE013228R1

Due canali
Interfaccia per i livelli di segnale del trasduttore RS422, 5 V, 12 V, 24 V e 13 mA
Numero di impulsi e misurazione simultanea della frequenza
Numero di impulsi (lunghezza/posizione) per accumulo in un contatore bidirezionale a 29 bit
Misurazione della frequenza (velocità) 0,25 Hz - 1,5 MHz

FAQ:

D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:DP820 3BSE013228R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
