ABB TU813 3BSE036714R1 Advant 800xA MTU compatto, 250V Snap a strisce

Dettagli:

Place of Origin:	FI
Marca:	ABB
Certificazione:	Does not supply
Model Number:	TU813 3BSE036714R1

Termini di pagamento e spedizione:

Minimum Order Quantity:	1
Prezzo:	Negoziabile
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Contatto

Descrizione di prodotto dettagliata

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	TU813 3BSE036714R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	TU813 3BSE036714R1

ABB TU813 3BSE036714R1 Advant 800xA MTU compatto, 250V Snap a strisce

Descrizione

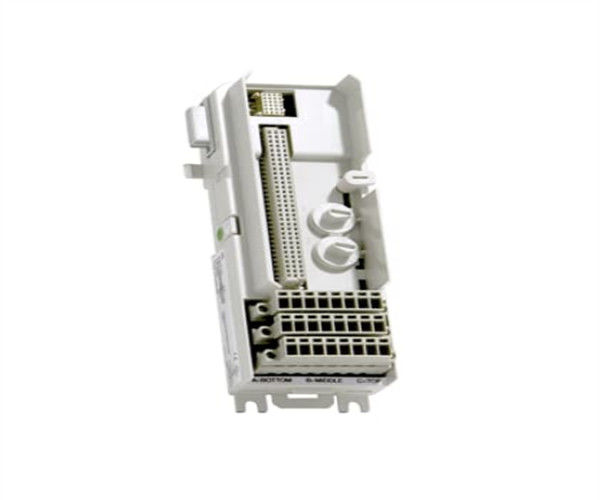

Il TU813 è un'unità di terminazione di moduli compatti a 8 canali a 250 V (MTU) per l'I/O S800. Il TU813 ha tre file di connettori crimp snap-in per segnali di campo e connessioni di alimentazione del processo.

L'MTU è un'unità passiva utilizzata per il collegamento del cablaggio di campo ai moduli I/O. Contiene anche una parte del ModuleBus.
La tensione nominale massima è di 250 V e la corrente nominale massima è di 3 A per canale.Genera anche l'indirizzo corretto del modulo I/O spostando i segnali di posizione in uscita alla MTU successiva.

Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.

Informazioni generali

Numero dell'articolo	3BSE036714R1
Tipo	Compatto
Connessione	Connettore a scatto
Canali	8
Voltaggio	250 V
Montaggio	Entrambe le direzioni
Dettaglio di montaggio	Orizzontale 55 oC (131 °F) Verticale 40 oC (104 °F)
Utilizzo con I/O	DI820, DI821, DI825, DO820, DO821 e AI825
Connessioni di processo	16
I/S singoli/ridondanti	Non sposato

Dati dettagliati

Corrente massima per canale di I/O	3 A
Dimensioni accettabili del filo	Strati: 0,2 - 0,5 mm2, 24 - 20 AWG 0.5 - 1,0 mm2, 20 - 18 AWG 1.5 - 2,5 mm2, 16 - 14 AWG

Ambiente e certificazione

Marchio CE	- Sì, sì.
Sicurezza elettrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Luogo pericoloso	Zona ATEX 2
Certificazione marina	-
Temperatura, funzionamento	da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C
Temperatura, conservazione	-40 a + 70 °C (-40 a + 158 °F)
Grado di inquinamento	Grado 2, IEC 60664-1
Protezione contro la corrosione	ISA-S71.04: G3
Umidità relativa	da 5 a 95%, non condensante
Temperatura ambiente massima	55 °C (131 °F), per il montaggio verticale 40 °C (104 °F)
Classe di protezione	IP20 secondo IEC 60529
Condizioni di esercizio meccaniche	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Categorie di sovratensione	IEC/EN 60664-1, EN 50178
Classe di attrezzature	Classe I secondo la norma IEC 61140; (protetto da terra)
conformità RoHS	EN 50581:2012
conformità dei RAEE	Direttiva 2012/19/UE

Dimensioni

Larghezza	64 mm (2,52 pollici) compreso il connettore, 58,5 mm (2,3 pollici) da bordo a bordo installati
Profondezza	di larghezza superiore a 40 mm
Altezza	di larghezza superiore a 170 mm (6,7 pollici) compresa la serratura
Peso	00,17 kg (0,37 libbre)

Caratteristiche e vantaggi

Installazione compatta dei moduli di I/O.
Fino a 8 canali isolati di connessioni di segnale di campo con connettori a scatto.
Connessioni a ModuleBus e moduli I/O.
La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
Dispositivo di attacco alla rotaia DIN per la messa a terra.
Montaggio DIN.

FAQ:

D: Qual è il marchio del prodotto?
R: Il marchio del prodotto è ABB.
D: Qual è il numero di modello del prodotto?
A: Il numero di modello del prodotto è:TU813 3BSE036714R1.
D: Dove è prodotto il prodotto?
A: Il prodotto è fabbricato in FI.
D: Quali sono le condizioni di pagamento disponibili?
R: Le modalità di pagamento disponibili sono T/T, Western Union e PAYONEER.
D: Qual è il tempo di consegna del prodotto?
R: Il tempo di consegna del prodotto è di 3-5 giorni.
