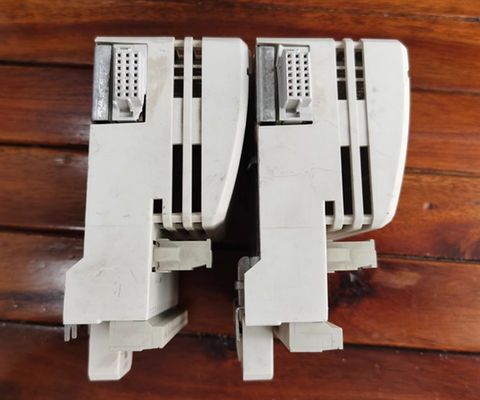

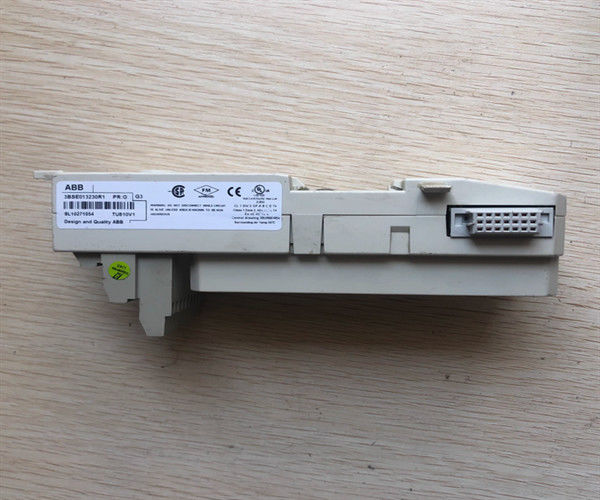

Unità di terminazione modulo esteso ABB TU850, MTU, 50 V, ABB

Dettagli:

Luogo di origine:	FI
Marca:	ABB
Certificazione:	Does not supply
Numero di modello:	TU850 3BSE050930R1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	in scatola
Tempi di consegna:	3-5 giorni
Termini di pagamento:	T/T, Western Union, PAYONEER
Capacità di alimentazione:	10

Contatto

Descrizione di prodotto dettagliata

Marchio:	ABB	Tipo di canale:	DI
Peso:	00,3 kg	Isolamento:	Canali isolati galvanicamente
Tipo di prodotto:	I-O_Module	ID del prodotto:	TU850 3BSE050930R1
Stato di RoHS:	In applicazione della direttiva 2011/65/UE	Numero della parte:	TU850 3BSE050930R1

ABB TU850 Extended Module Termination Unit, MTU, 50 V, ABB

Descrizione di TU850 3BSE050930R1

Il TU850 MTU può avere fino a 16 canali I/O. La tensione nominale massima è di 50 V e la corrente nominale massima è di 15mA per canale I/O (ingresso digitale) o 25mA per due canali I/O (ingresso analogo).

Il MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.

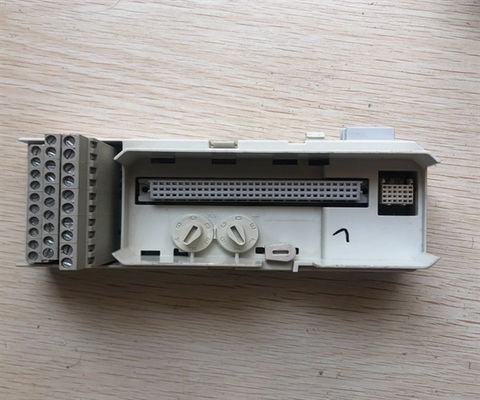

L'MTU può essere montato su una rotaia standard DIN. Ha un lucchetto meccanico che blocca l'MTU alla rotaia DIN. Due chiavi meccaniche vengono utilizzate per configurare l'MTU per diversi tipi di moduli I / O.Questa è solo una configurazione meccanica e non influenza la funzionalità del MTU o del modulo I/OOgni tasto ha sei posizioni, il che dà un numero totale di 36 diverse configurazioni.

Informazioni generali

Numero dell'articolo	3BSE050930R1
Tipo	Estensione
Connessione	Blocco terminale
Canali	16
Voltaggio	50 V
Montaggio	Entrambe le direzioni
Dettaglio di montaggio	55 o (131 °F)
Utilizzo con I/O	Ai fini del presente regolamento, il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
Connessioni di processo	40 fino a 16 canali di I/O 16 prese di corrente limitate del sensore/trasmettitore D-sub connettori 25 pin (maschio)
I/S singoli/ridondanti	Non sposato

Dati dettagliati

Corrente massima per canale di I/O	2A
Dimensioni accettabili del filo	Solido: 0,2 - 4 mm2 Strati: 0,2 - 2,5 mm2, 24 - 12 AWG Torsione raccomandata: 0,5 - 0,6 Nm Lunghezza di strappaggio: 7 mm
tensione di prova dielettrica	500 V a.c.

Ambiente e certificazionedi TU850 3BSE050930R1

Marchio CE	- Sì, sì.
Sicurezza elettrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Luogo pericoloso	C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificazione marina	-
Temperatura, funzionamento	da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C
Temperatura, conservazione	-40 a +70 °C (-40 a +158 °F)
Grado di inquinamento	Grado 2, IEC 60664-1
Protezione contro la corrosione	ISA-S71.04: G3
Umidità relativa	da 5 a 95%, non condensante
Temperatura ambiente massima	55 °C (131 °F)
Classe di protezione	IP20 secondo IEC 60529
Condizioni di esercizio meccaniche	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Categorie di sovratensione	IEC/EN 60664-1, EN 50178
Classe di attrezzature	Classe I secondo la norma IEC 61140; (protetto da terra)
conformità RoHS	EN 50581:2012
conformità dei RAEE	Direttiva 2012/19/UE

Dimensioni

Larghezza	126 mm (5 pollici) compreso il connettore, 120,5 mm (4,74 pollici) da bordo a bordo installato
Profondezza	di larghezza superiore a 40 mm
Altezza	110 mm (4.3 pollici)
Peso	00,26 kg (0,57 libbre)

Caratteristiche e vantaggidi TU850 3BSE050930R1

Connessioni complete a due fili per 16 canali.
Ogni canale ha un terminale di presa di corrente limitata del sensore/trasmettitore e un terminale di segnale.
La limitazione di corrente nell'alimentazione del sensore/trasmettitore è realizzata con un fusibile PTC disconnettibile.
La tensione di processo può essere collegata a 2 gruppi individualmente isolati, se il modulo I/O la supporta.
Connessioni a ModuleBus e moduli I/O.
La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
Dispositivo di attacco alla rotaia DIN per la messa a terra.
Montaggio DIN.
